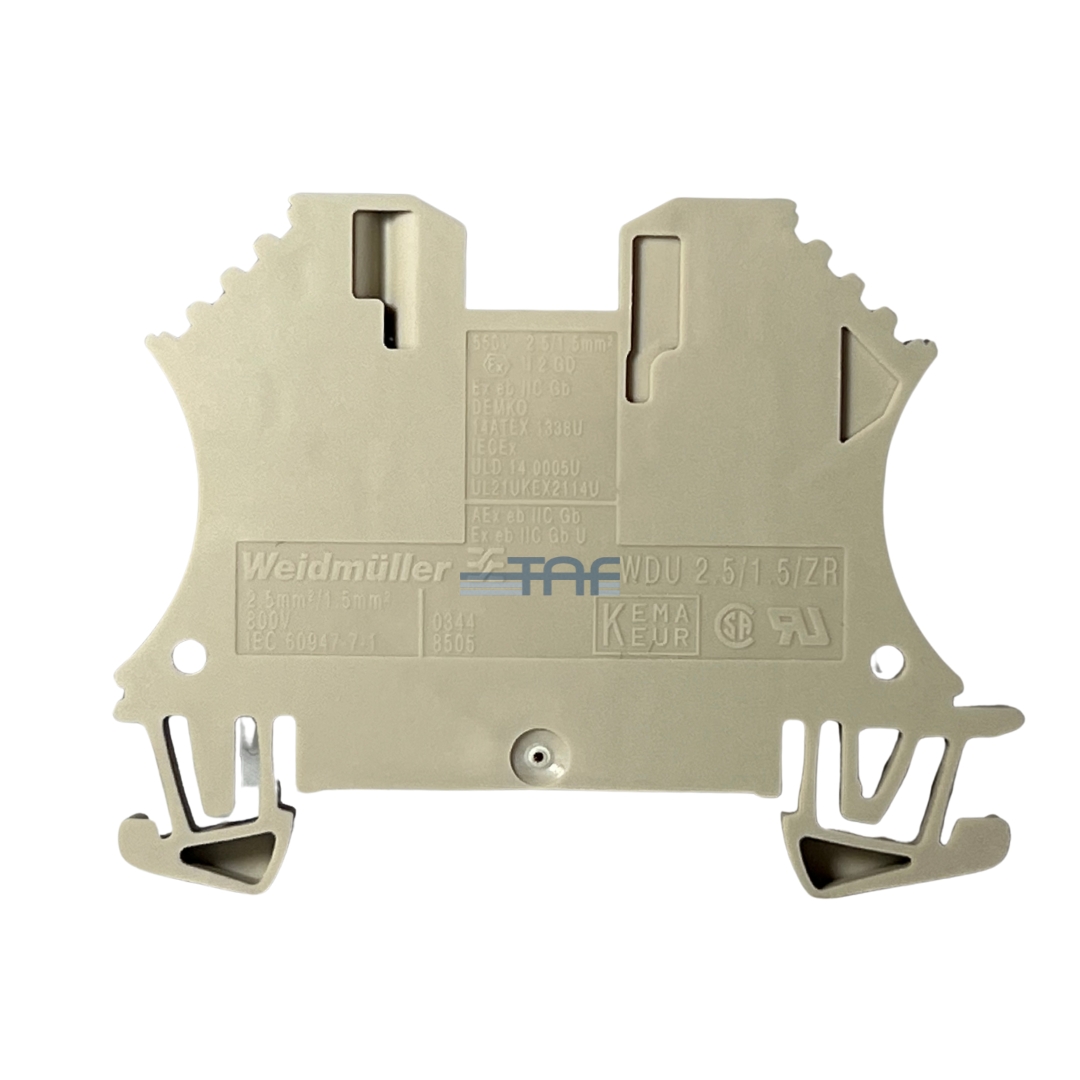

بلوک ترمینال WDU 2.5/1.5/ZR با رنگ بژ تیره، نصب آسان روی ریل DIN استاندارد را فراهم میکند و بهعنوان گزینهای کاربردی در تجهیزات اتوماسیون صنعتی شناخته میشود. این محصول با ولتاژ نامی 800 ولت و جریان نامی 24 آمپر، عملکردی پایدار و قابل اعتماد را در مدارهای کنترلی و قدرت ارائه میدهد. شرکت Weidmüller این بلوک ترمینال را مطابق با الزامات RoHS تولید کرده است.

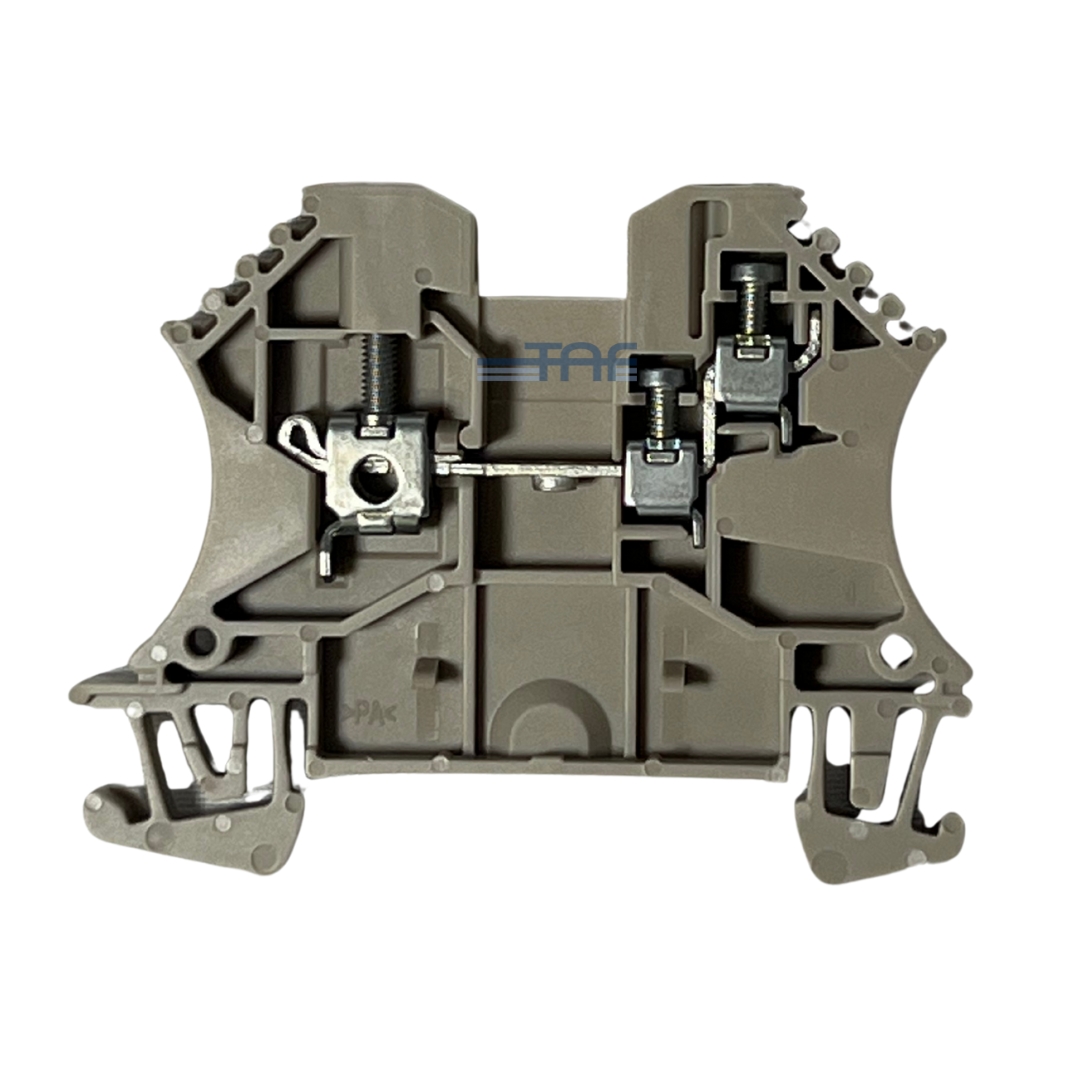

این بلوک ترمینال از نوع عبوری بوده و با اتصال پیچی، اتصال محکم و مطمئنی را برای هادیها ایجاد میکند. این محصول در سری WDU قرار دارد و از هادیهایی با سطح مقطع نامی 2.5 میلیمتر مربع پشتیبانی میکند. طراحی تکسطحی آن، سیمکشی را سادهتر کرده و به نظم بهتر داخل تابلو برق کمک میکند.
بدنه این بلوک ترمینال رنگ بژ تیره دارد و از متریال عایق Wemid ساخته شده است. این متریال با درجه اشتعالپذیری مناسب، ایمنی لازم برای کاربردهای صنعتی را فراهم میکند. کاربران از این محصول در سیستمهای برق صنعتی، تابلوهای کنترل و پنلهای توزیع استفاده میکنند و نصب آن روی ریل DIN، سرعت اجرا و نگهداری را افزایش میدهد.
ترمینالهای Weidmüller از مهمترین و پرکاربردترین اجزای تابلوهای برق صنعتی، سیستمهای کنترل و تجهیزات اتوماسیون هستند. این محصولات اتصالاتی ایمن و پایدار میان هادیها ایجاد میکنند و انتقال جریان و سیگنال را با اطمینان بالا انجام میدهند.
شرکت Weidmüller بدنه این ترمینالها را معمولاً از ترموپلاستیک مقاوم Wemid تولید میکند. این متریال مقاومت حرارتی بالایی دارد و با درجه اشتعالپذیری UL 94 V-0، ایمنی عملکرد ترمینال را در شرایط صنعتی سخت تضمین میکند. Weidmüller در مدلهای مختلف از سیستمهای اتصال پیچی، گیرهفنری (Tension Clamp) و پلاگینی استفاده میکند تا نصب سریع، اتصال محکم و جلوگیری از شل شدن سیمها را ممکن سازد.
این ترمینالها از طیف گستردهای از هادیها پشتیبانی میکنند؛ از سیمهای نازک AWG 30 تا کابلهای صنعتی بزرگ با سطح مقطع بیش از 240 میلیمتر مربع. بسته به مدل، این محصولات جریان نامی چند آمپر تا بیش از 400 آمپر را عبور میدهند و معمولاً در ولتاژ کاری 500 تا 1000 ولت عملکرد پایدار دارند. طراحی ماژولار و جمعوجور ترمینالهای Weidmüller نصب روی ریل استاندارد DIN (TS 35 / TS 32) را ساده میکند و زمان نصب را کاهش میدهد.
| کد فنی | 1024700000 |
| سری ساخت | WDU |
| نام اختصاری | WDU 2.5/1.5/ZR |
| نحوه نصب | Screw connection |
| سایز | 1.5/2.5 mm |
| تعداد طبقه | 1 |
| تعداد اتصال | 2 |
| جنس بدنه | Wemid |
| رنگ | بژ |
| تعداد در جعبه | 100 items |
ترمینالهای وایدمولر از سه مکانیزم اصلی استفاده میکنند: پیچی (screw clamp)، فنری (push-in) و گیرهای (spring clamp). مدل پیچی با پیچ سیم را محکم میکند، مدل فنری اتصال سریع و بدون ابزار ایجاد میکند و مدل گیرهای تماس مطمئن و مقاوم در برابر لرزش فراهم میکند.
جریان اسمی ترمینالها بسته به مدل بین ۲ تا ۲۵۰ آمپر و ولتاژ تا ۱۰۰۰ ولت AC/DC است. انتخاب مناسب باید مطابق با استانداردهای IEC 60947-7-1 و UL 1059 انجام شود تا از داغ شدن یا آسیب اتصال جلوگیری شود.
بله، ترمینالهای وایدمولر مطابق استانداردهای IEC، UL و CSA تولید میشوند و بهطور گسترده در صنایع برق صنعتی، نفت و گاز، پتروشیمی، اتوماسیون صنعتی و تابلوهای توزیع استفاده میشوند
رعایت محدوده جریان و ولتاژ، استفاده از سیم مناسب، نصب صحیح و بررسی دورهای اتصالات کلید اصلی است. ترمینالهای وایدمولر از مواد مقاوم در برابر حرارت و خوردگی ساخته شده و مطابق استانداردهای UL، CSA و IEC تست شدهاند.
