این محصول گزینهای مناسب برای مونتاژهای ایمن و پایدار است و از بروز شوک الکتریکی یا شل شدن اتصالات جلوگیری میکند. کافی است سیم را در محل مورد نظر قرار داده، پیچ را سفت کرده و اتصال را بهطور مطمئن در جای خود تثبیت نمایید. این بلوک ترمینال برای سیمهای جامد، رشتهای و انعطافپذیر مناسب بوده و پیچهای آن بهصورت اسیر در قالب قرار گرفتهاند. حداکثر ولتاژ قابل پشتیبانی این محصول 750 ولت است.
مشخصات فنی :

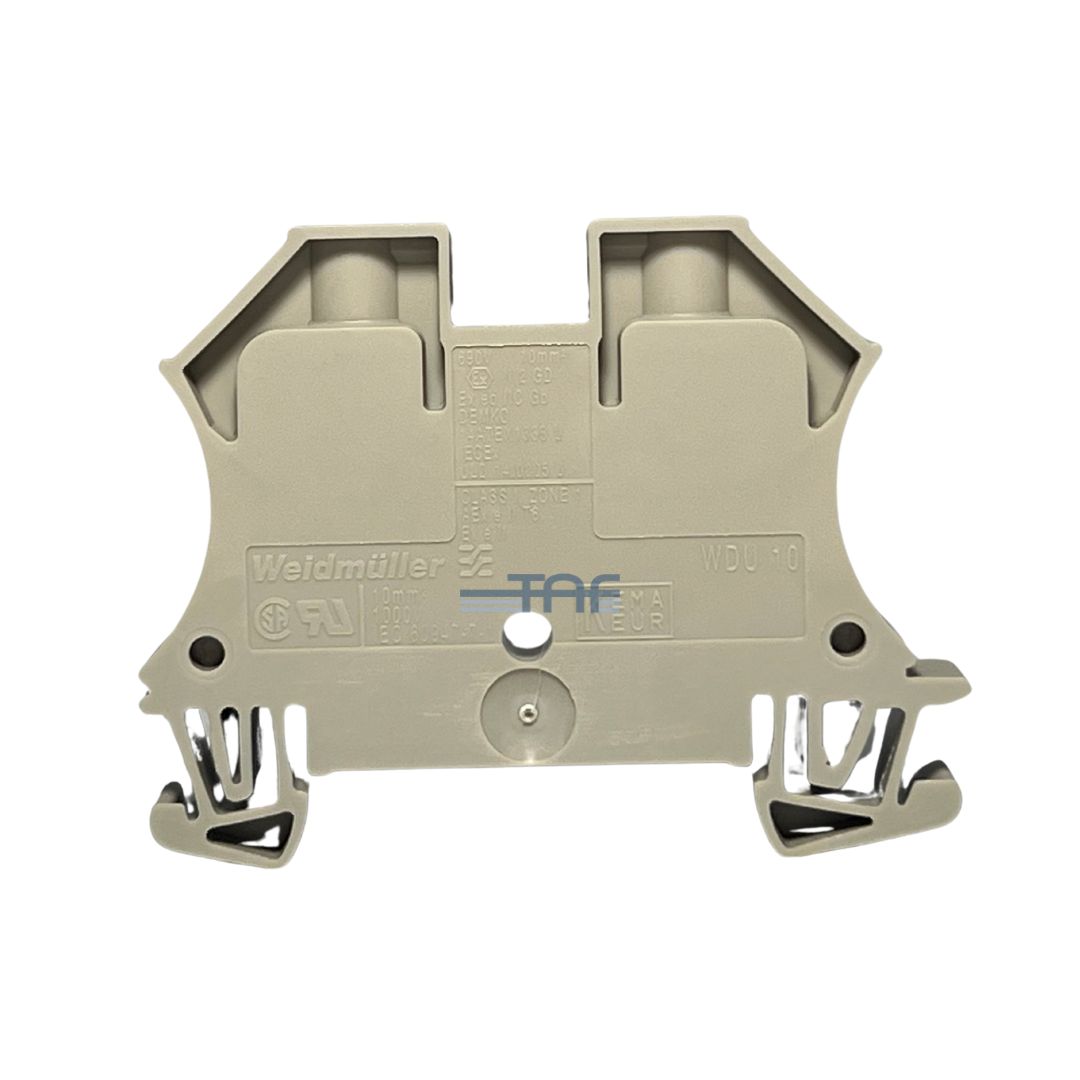

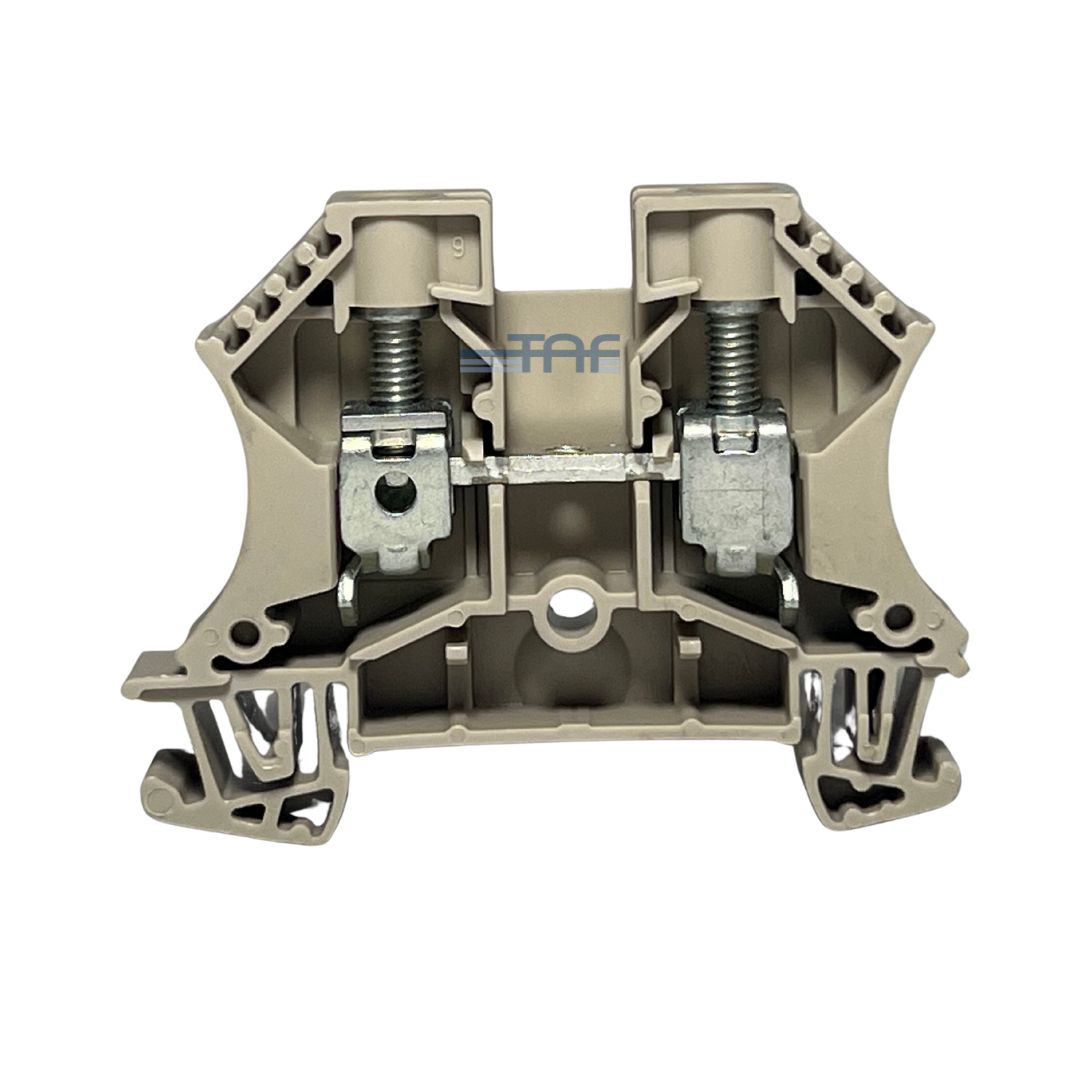

بلوک ترمینال WDU 10 با نام تجاری Weidmüller و رنگ قهوهای، دارای طراحی تکسطحی است و در سری WDU قرار میگیرد. این محصول از سیمهایی با گیج 16 تا 6 AWG پشتیبانی میکند و سطح مقطع کابل آن 10 میلیمتر مربع است. این ترمینال فاقد فیوز بوده و درجه ولتاژ آن 1 کیلوولت با جریان نامی 57 آمپر میباشد. محدوده دمای عملیاتی آن از 50- تا 120+ درجه سانتیگراد است و دارای گواهینامه استفاده در مناطق خطرناک ATEX میباشد. این محصول مطابق با استاندارد CSA تولید شده و کشور مبدأ آن آلمان است. حداقل اندازه سیم قابل استفاده 18 AWG و حداکثر 6 AWG بوده و سطح مقطع هادی 16 میلیمتر مربع است. روش اتصال سیم در این ترمینال از نوع پیچی میباشد.
ترمینالهای Weidmüller از مهمترین و پرکاربردترین اجزای تابلوهای برق صنعتی، سیستمهای کنترل و تجهیزات اتوماسیون هستند. این محصولات اتصالاتی ایمن و پایدار میان هادیها ایجاد میکنند و انتقال جریان و سیگنال را با اطمینان بالا انجام میدهند.
شرکت Weidmüller بدنه این ترمینالها را معمولاً از ترموپلاستیک مقاوم Wemid تولید میکند. این متریال مقاومت حرارتی بالایی دارد و با درجه اشتعالپذیری UL 94 V-0، ایمنی عملکرد ترمینال را در شرایط صنعتی سخت تضمین میکند. Weidmüller در مدلهای مختلف از سیستمهای اتصال پیچی، گیرهفنری (Tension Clamp) و پلاگینی استفاده میکند تا نصب سریع، اتصال محکم و جلوگیری از شل شدن سیمها را ممکن سازد.
این ترمینالها از طیف گستردهای از هادیها پشتیبانی میکنند؛ از سیمهای نازک AWG 30 تا کابلهای صنعتی بزرگ با سطح مقطع بیش از 240 میلیمتر مربع. بسته به مدل، این محصولات جریان نامی چند آمپر تا بیش از 400 آمپر را عبور میدهند و معمولاً در ولتاژ کاری 500 تا 1000 ولت عملکرد پایدار دارند. طراحی ماژولار و جمعوجور ترمینالهای Weidmüller نصب روی ریل استاندارد DIN (TS 35 / TS 32) را ساده میکند و زمان نصب را کاهش میدهد.
| کد فنی | 1020300000 |
| سری ساخت | WDU |
| نام اختصاری | WDU 10 |
| نحوه نصب | Screw connection |
| سایز | 10 mm |
| تعداد طبقه | 1 |
| تعداد اتصال | 2 |
| جنس بدنه | Wemid |
| رنگ | بژ |
| تعداد در جعبه | 50 items |
ترمینالهای وایدمولر از سه مکانیزم اصلی استفاده میکنند: پیچی (screw clamp)، فنری (push-in) و گیرهای (spring clamp). مدل پیچی با پیچ سیم را محکم میکند، مدل فنری اتصال سریع و بدون ابزار ایجاد میکند و مدل گیرهای تماس مطمئن و مقاوم در برابر لرزش فراهم میکند.
جریان اسمی ترمینالها بسته به مدل بین ۲ تا ۲۵۰ آمپر و ولتاژ تا ۱۰۰۰ ولت AC/DC است. انتخاب مناسب باید مطابق با استانداردهای IEC 60947-7-1 و UL 1059 انجام شود تا از داغ شدن یا آسیب اتصال جلوگیری شود.
بله، ترمینالهای وایدمولر مطابق استانداردهای IEC، UL و CSA تولید میشوند و بهطور گسترده در صنایع برق صنعتی، نفت و گاز، پتروشیمی، اتوماسیون صنعتی و تابلوهای توزیع استفاده میشوند
رعایت محدوده جریان و ولتاژ، استفاده از سیم مناسب، نصب صحیح و بررسی دورهای اتصالات کلید اصلی است. ترمینالهای وایدمولر از مواد مقاوم در برابر حرارت و خوردگی ساخته شده و مطابق استانداردهای UL، CSA و IEC تست شدهاند.
