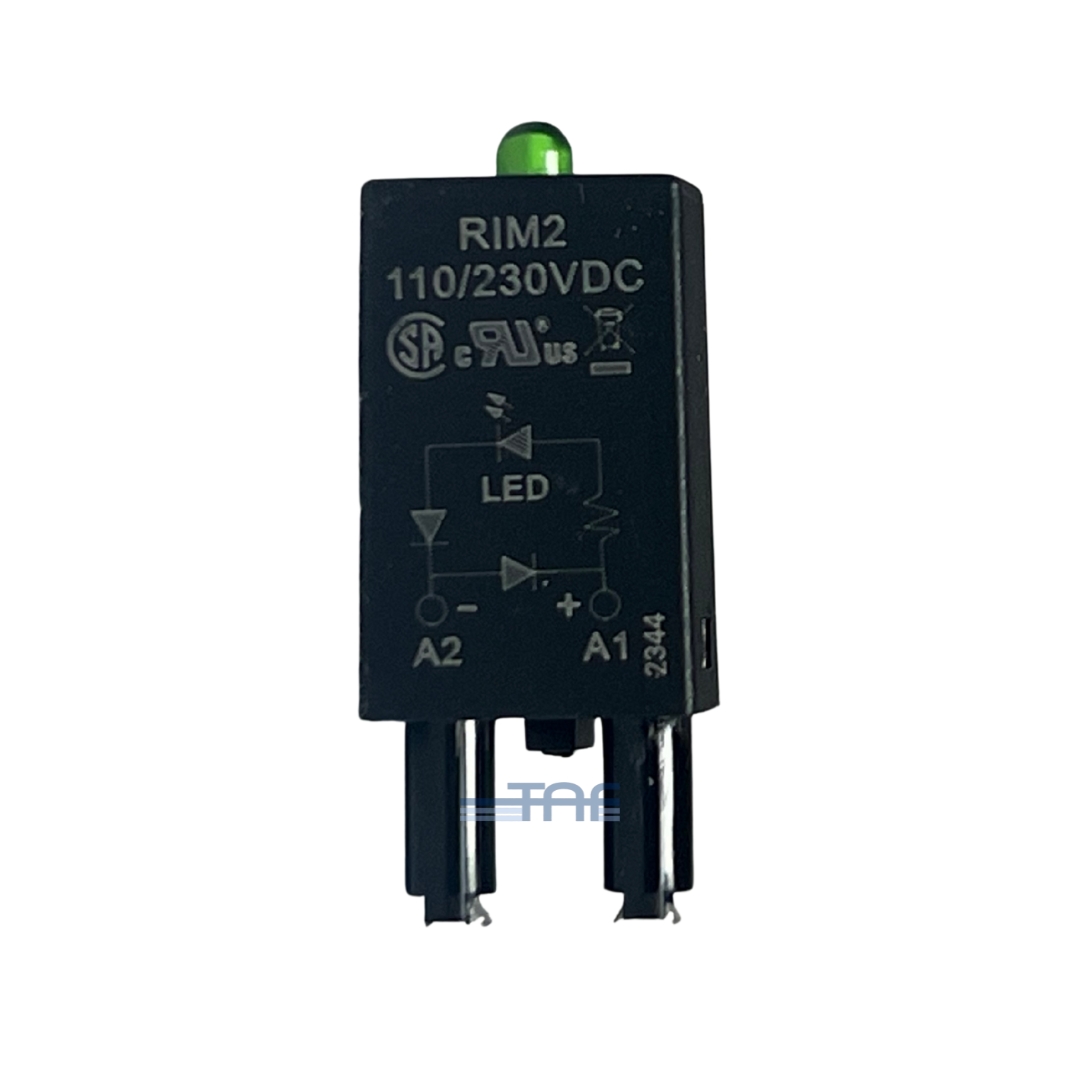

ماژول RIM 2 با داشتن فریویل دیود (Free‑wheeling diode) و نماشگر LED وضعیت سبز میتواند ولتاژ کنترل بین 110 تا 230 V DC را پشتیبانی کرده و در هنگام فعال شدن رله، وضعیت آن را بصورت بصری نمایش دهد. افزون بر این، وجود دیود فریویل باعث میشود تا جریانهای برگشتی (Back‑EMF) هنگام خاموش شدن رله کنترل شده و از آسیب به بوبین رله و بخشهای بالادستی مدار فرمان جلوگیری شود.

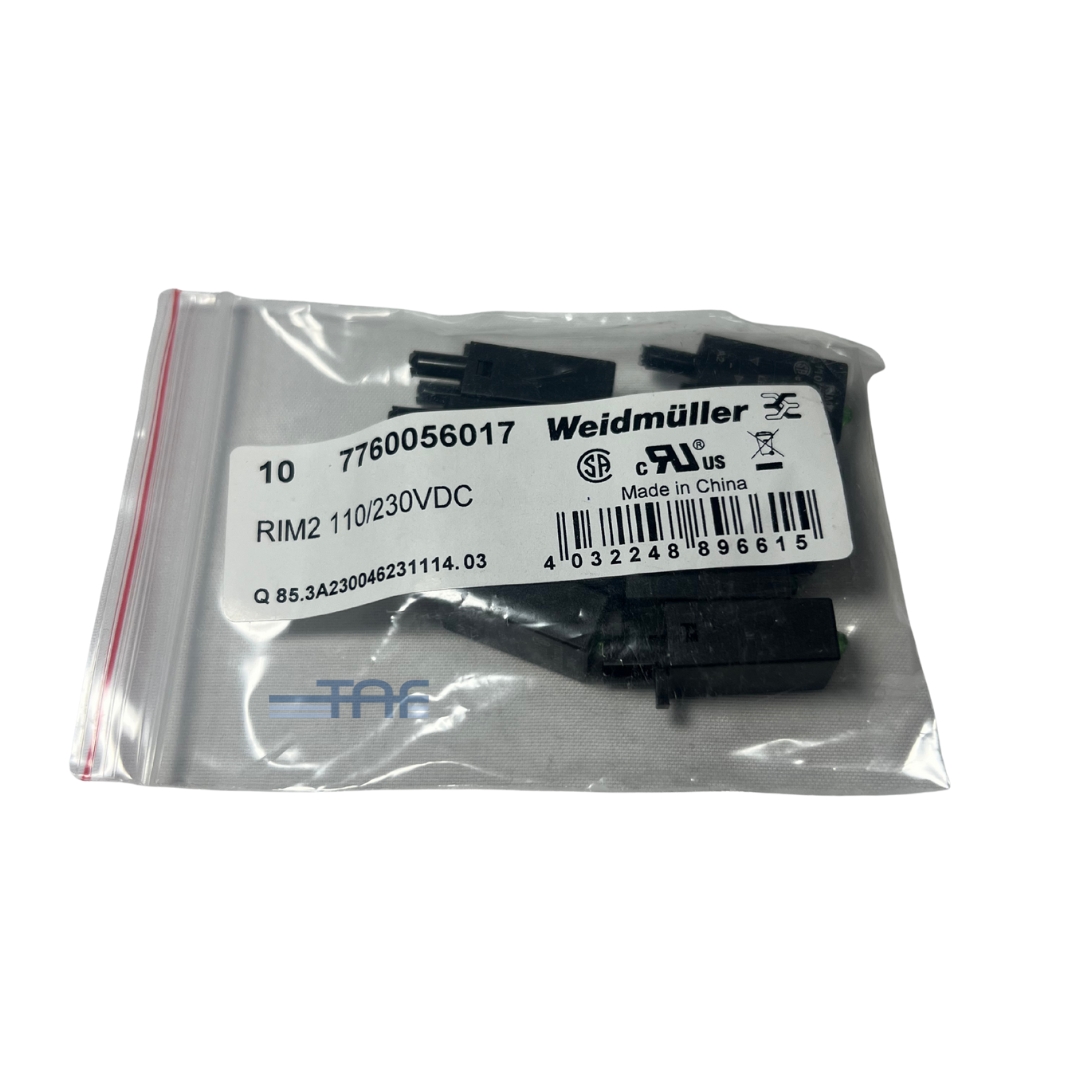

مشخصات فنی ماژول محافظ RIM 2 – 7760056017
رلههای شیشهای وایدمولر از چندین جزء کلیدی تشکیل شدهاند که هر یک نقش مهمی در عملکرد ایمن و دقیق رله دارند. اصلیترین جزء، بوبین یا سیمپیچ الکترومغناطیسی است که با اعمال ولتاژ کنترلی، میدان مغناطیسی ایجاد کرده و مکانیزم داخلی را فعال میکند. این میدان باعث حرکت هسته متحرک (Armature) و در نتیجه تغییر وضعیت کنتاکتها میشود. کنتاکتها بخشهایی هستند که جریان بارهای اصلی را قطع یا وصل میکنند و معمولاً به صورت تبدیلی (CO / Form C) طراحی شدهاند تا همزمان چند مسیر را کنترل کنند.
رلههای وایدمولر دارای محفظه شیشهای یا پلاستیکی مقاوم هستند که اجزای داخلی را در برابر گرد و غبار، رطوبت و آسیبهای مکانیکی محافظت میکند و امکان مشاهده وضعیت داخلی رله را فراهم مینماید. بیشتر مدلها شامل LED نمایش وضعیت عملکرد هستند که روشن بودن یا قطع بودن رله را به صورت بصری نشان میدهد و فرآیند عیبیابی را سادهتر میکند. دکمه تست دستی (Test Button) به کاربران اجازه میدهد عملکرد رله را بدون نیاز به برق ورودی بررسی کنند.
همچنین پایه یا سوکت نصب بخشی است که رله روی آن قرار میگیرد و اتصال به مدار فرمان و مدار قدرت از طریق آن انجام میشود. فنرها و مکانیزمهای داخلی باعث بازگشت کنتاکتها به حالت اولیه پس از قطع جریان میشوند. برخی مدلها دارای کنتاکت کمکی یا اضافی برای کنترل همزمان چند مدار هستند. تمام این اجزا با هم کار میکنند تا رله وایدمولر بتواند ایزولهسازی مدار فرمان از مدار قدرت، سوئیچینگ دقیق جریانها و حفاظت تجهیزات حساس مانند PLC و تایمرها را با امنیت بالا و طول عمر طولانی انجام دهد.
| کد فنی | 7760056017 |
| نام اختصاری | RIM |
| ولتاژ کاری | 110 - 230 ولت DC |
| کاربرد | LED module with freewheel diode |
رلههای الکترومکانیکی وایدمولر دارای کنتاکت فیزیکی هستند و برای بارهای متنوع AC و DC و بهویژه بارهای القایی بسیار مناسباند. در مقابل، رلههای حالت جامد (SSR) فاقد کنتاکت مکانیکی بوده، سرعت سوئیچینگ بالاتر، عمر عملیاتی طولانیتر و بدون نویز مکانیکی هستند؛ اما معمولاً افت ولتاژ، تولید حرارت و حساسیت به اضافهولتاژ از ملاحظات آنهاست. انتخاب بین این دو به نوع بار، فرکانس سوئیچینگ و شرایط محیطی بستگی دارد.
مهمترین رلههای وایدمولر برای کاربردهای صنعتی شامل D-Series و TERMSERIES هستند.
در D-Series، رلههای DRI (عرض 16 mm) برای فضاهای فشرده و DRM (عرض 25 mm) برای کاربردهای عمومی با تعداد کنتاکت بیشتر استفاده میشوند.
در TERMSERIES، مدل TRS با اتصال پیچی و TRZ با اتصال فنری برای رلههای واسط در تابلوهای صنعتی استفاده میشوند
پارامترهای کلیدی عبارتاند از:
ولتاژ و نوع بوبین (AC/DC)
جریان و ولتاژ قابل تحمل کنتاکت
نوع کنتاکت (NO/NC/Changeover)
تمامی رله های وایدمولر از جنس AgNi آلیاژ نقره و نیکل است که بهعنوان متریال کنتاکت رله استفاده میشود.
این آلیاژ مقاومت بالایی در برابر سایش، حرارت و جوشخوردن کنتاکتها دارد و باعث افزایش عمر رله میشود.
رله های شیشه ای از کنتاکتهای AgNi با روکش Flash Gold-Plated طلا استفاده میشود که عملا این محصول رو تبدیل به با کیفیت ترین رله جهان کرده است.
این ماژولها برای حفاظت از مدار فرمان در برابر ولتاژهای القایی برگشتی استفاده میشوند.
وایدمولر امکان نصب یکپارچه این ماژولها روی سوکت رله را فراهم میکند که باعث افزایش عمر تجهیزات کنترلی میشود.
