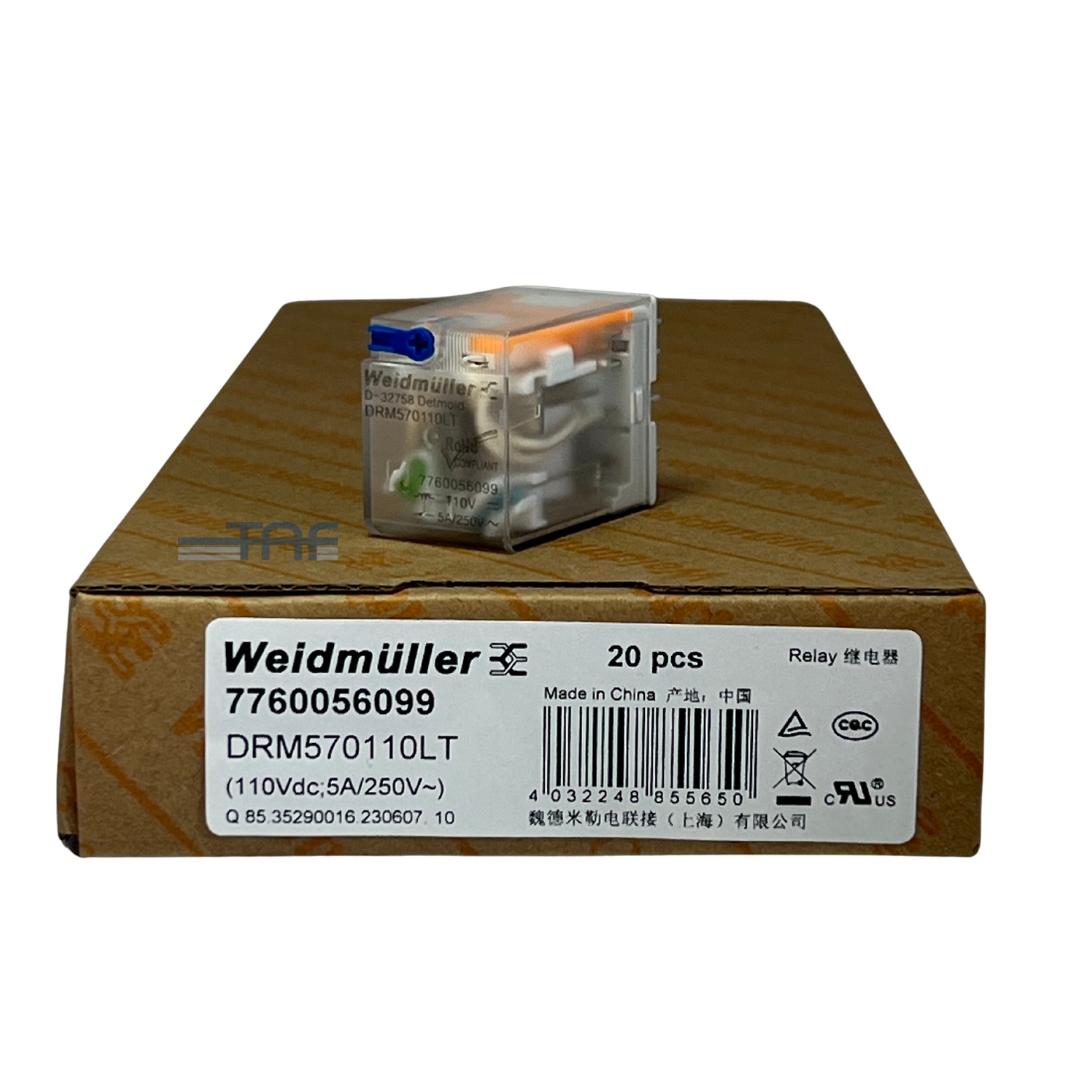

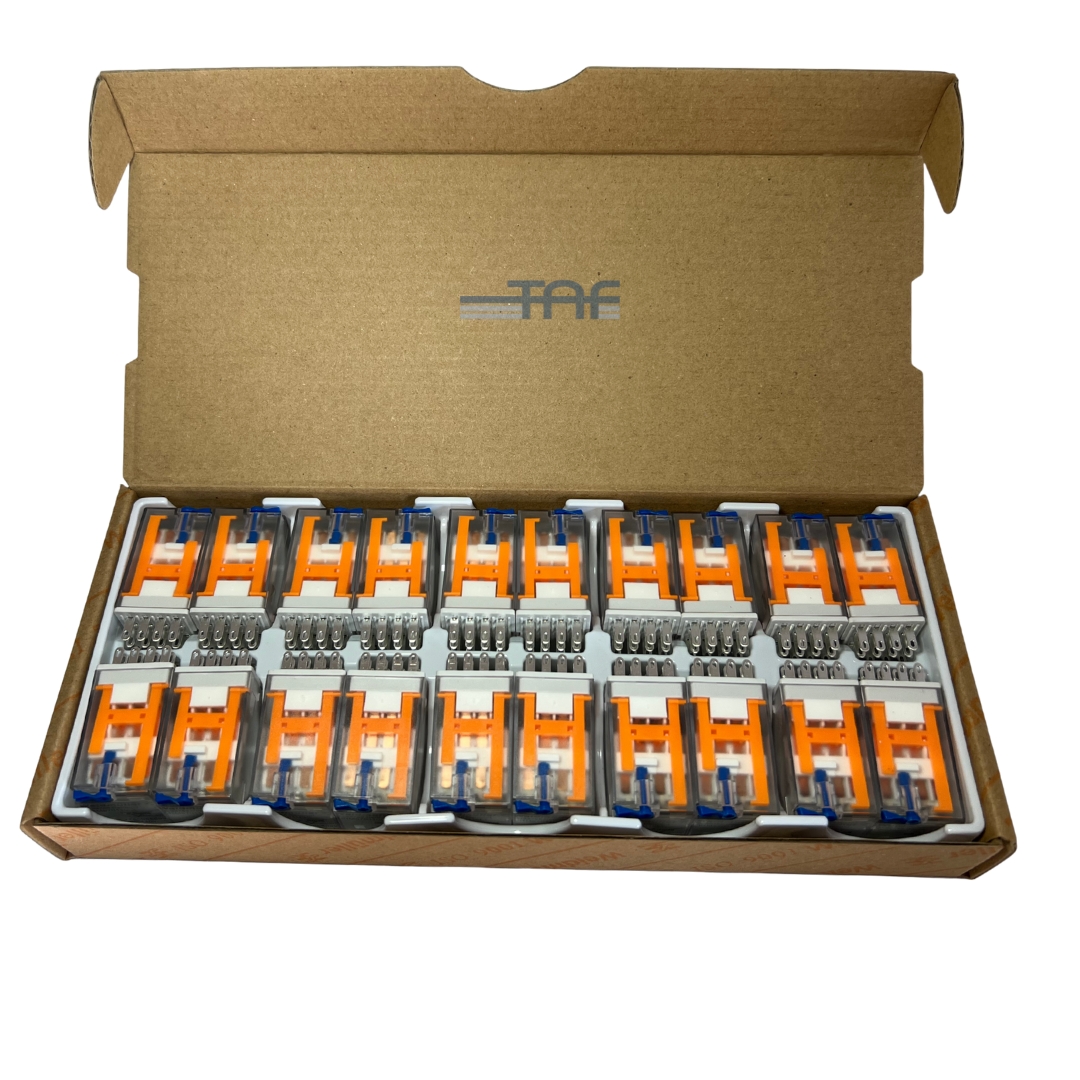

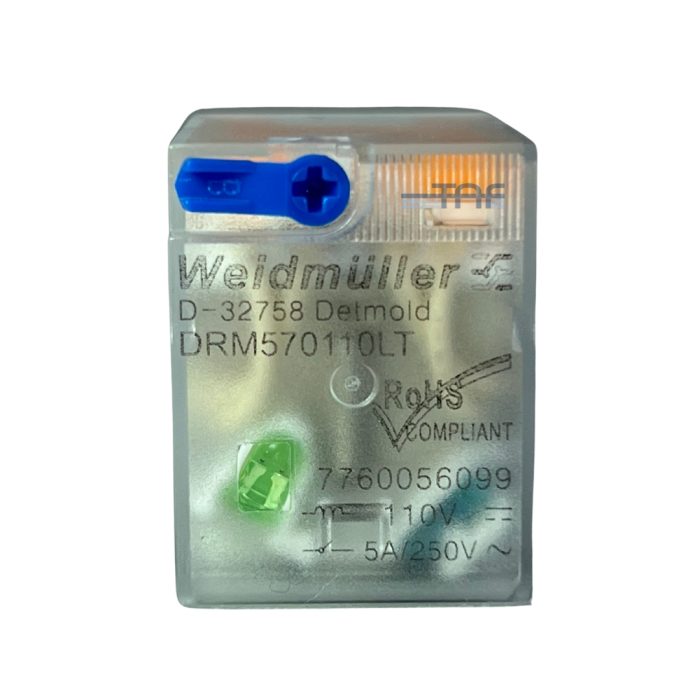

رله شیشهای DRM570110LT از سری D‑Series Relay شرکت Weidmüller آلمان، با پارتنامبر 7760056099، یک رله کمکی الکترومکانیکی صنعتی است که در تابلو برقها و سیستمهای اتوماسیون برای کنترل و سوئیچینگ مدارهای فرمان به کار میرود. این رله با اعمال سیگنال کنترلی 110 ولت DC به بوبین فعال شده و باعث تغییر وضعیت کنتاکتها (وصل یا قطع) میشود.
مشخصات فنی رله سری D | Weidmüller D‑Series Relay
رله (Relay) نوعی کلید الکتریکی است که امکان قطع و وصل یک مدار را با استفاده از مدار الکتریکی دیگر فراهم میکند. به بیان ساده، رله این قابلیت را دارد که با دریافت یک سیگنال کنترلی با جریان یا ولتاژ کم، یک مدار با جریان یا ولتاژ بالاتر را کنترل کند. به همین دلیل، رلهها نقش بسیار مهمی در سیستمهای کنترلی، حفاظتی و اتوماسیون صنعتی ایفا میکنند.
عملکرد رله میتواند بر اساس روشهای مختلفی انجام شود که از جمله مهمترین آنها میتوان به مکانیکی، مغناطیسی، حرارتی، الکترواستاتیکی و الکترونیکی (حالت جامد) اشاره کرد. رایجترین نوع رلهها، رلههای الکترومکانیکی هستند که با استفاده از سیمپیچ و میدان مغناطیسی عمل میکنند.
یک رله معمولاً از چند بخش اصلی تشکیل شده است؛ از جمله سیمپیچ (Coil)، کنتاکت نرمال باز (NO)، کنتاکت نرمال بسته (NC) و ترمینال مشترک یا کامن (COM). در حالت عادی و زمانی که ولتاژی به سیمپیچ اعمال نشده باشد، کنتاکت نرمال بسته به پایه کامن متصل است. با اعمال ولتاژ به سیمپیچ، میدان مغناطیسی ایجاد شده باعث تغییر وضعیت کنتاکتها میشود؛ بهطوری که اتصال از NC جدا شده و کنتاکت نرمال باز (NO) به پایه کامن متصل میگردد. با قطع ولتاژ سیمپیچ، رله به وضعیت اولیه خود بازمیگردد.
از ویژگیهای مهم رلهها این است که میتوانند جریانی بهمراتب قویتر از جریان کنترلی ورودی را قطع و وصل کنند. به همین دلیل، در بسیاری از کاربردها از رله بهعنوان واسط یا تقویتکننده کنترلی استفاده میشود؛ بهگونهای که یک سیگنال ضعیف بتواند بارهای الکتریکی بزرگتر را کنترل کند.
| کد فنی | 7760056099 |
| سری ساخت | DRM |
| نام اختصاری | DRM570110LT |
| رنج جریانی | 5 آمپر |
| ولتاژ کاری | 110 ولت DC |
| تعداد کنتاکت | 4 کنتاکت |
| تعداد پایه | 14 |
| جنس کنتاکت | AgNi flash gold-plated روکش طلا |
| نشانگر وضعیت | LED سبز |
| نحوه نصب | Plug-in |
| شاسی تست | دارد |
| عرض | 25 میلی متر |
رلههای الکترومکانیکی وایدمولر دارای کنتاکت فیزیکی هستند و برای بارهای متنوع AC و DC و بهویژه بارهای القایی بسیار مناسباند. در مقابل، رلههای حالت جامد (SSR) فاقد کنتاکت مکانیکی بوده، سرعت سوئیچینگ بالاتر، عمر عملیاتی طولانیتر و بدون نویز مکانیکی هستند؛ اما معمولاً افت ولتاژ، تولید حرارت و حساسیت به اضافهولتاژ از ملاحظات آنهاست. انتخاب بین این دو به نوع بار، فرکانس سوئیچینگ و شرایط محیطی بستگی دارد.
مهمترین رلههای وایدمولر برای کاربردهای صنعتی شامل D-Series و TERMSERIES هستند.
در D-Series، رلههای DRI (عرض 16 mm) برای فضاهای فشرده و DRM (عرض 25 mm) برای کاربردهای عمومی با تعداد کنتاکت بیشتر استفاده میشوند.
در TERMSERIES، مدل TRS با اتصال پیچی و TRZ با اتصال فنری برای رلههای واسط در تابلوهای صنعتی استفاده میشوند
پارامترهای کلیدی عبارتاند از:
ولتاژ و نوع بوبین (AC/DC)
جریان و ولتاژ قابل تحمل کنتاکت
نوع کنتاکت (NO/NC/Changeover)
تمامی رله های وایدمولر از جنس AgNi آلیاژ نقره و نیکل است که بهعنوان متریال کنتاکت رله استفاده میشود.
این آلیاژ مقاومت بالایی در برابر سایش، حرارت و جوشخوردن کنتاکتها دارد و باعث افزایش عمر رله میشود.
رله های شیشه ای از کنتاکتهای AgNi با روکش Flash Gold-Plated طلا استفاده میشود که عملا این محصول رو تبدیل به با کیفیت ترین رله جهان کرده است.
این ماژولها برای حفاظت از مدار فرمان در برابر ولتاژهای القایی برگشتی استفاده میشوند.
وایدمولر امکان نصب یکپارچه این ماژولها روی سوکت رله را فراهم میکند که باعث افزایش عمر تجهیزات کنترلی میشود.
