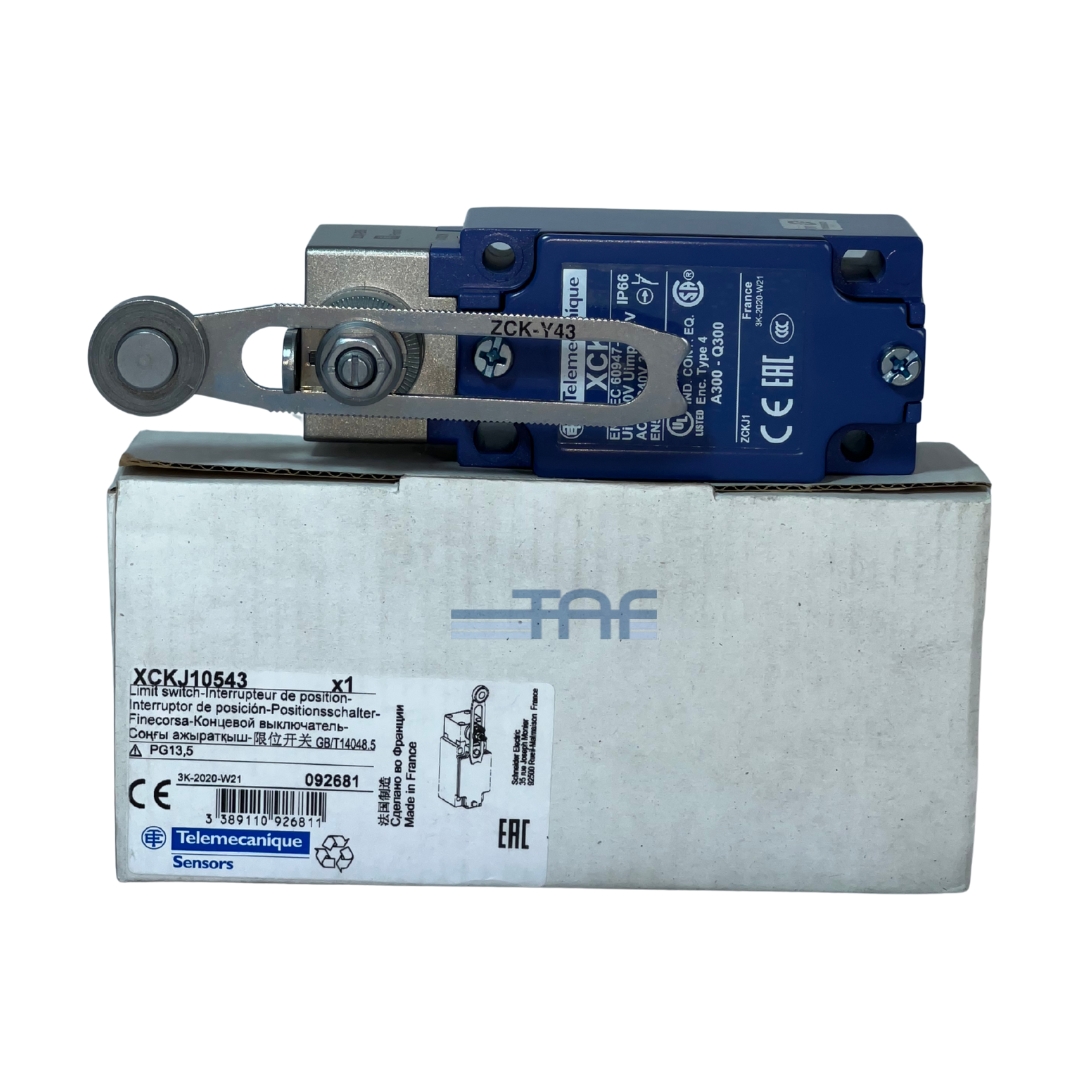

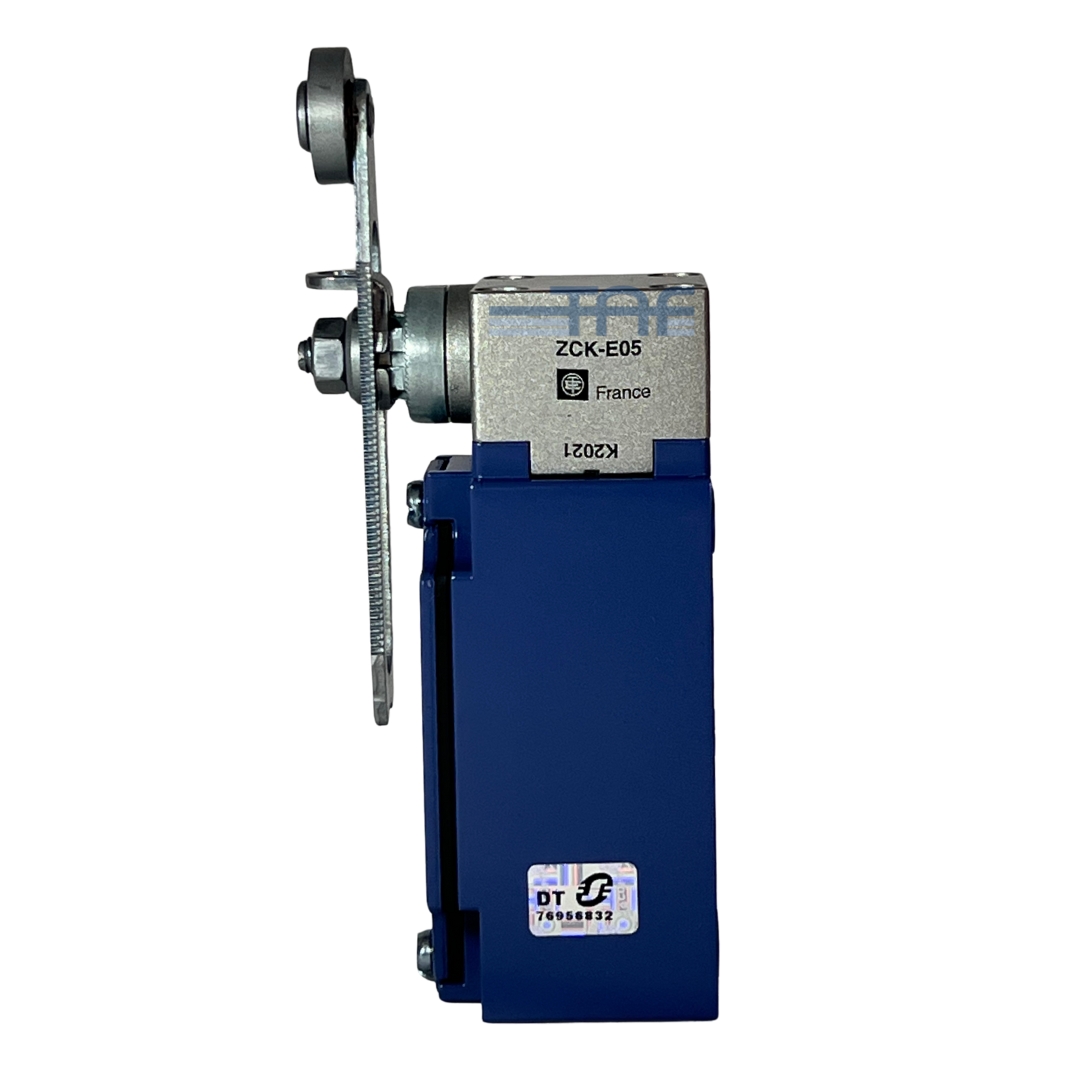

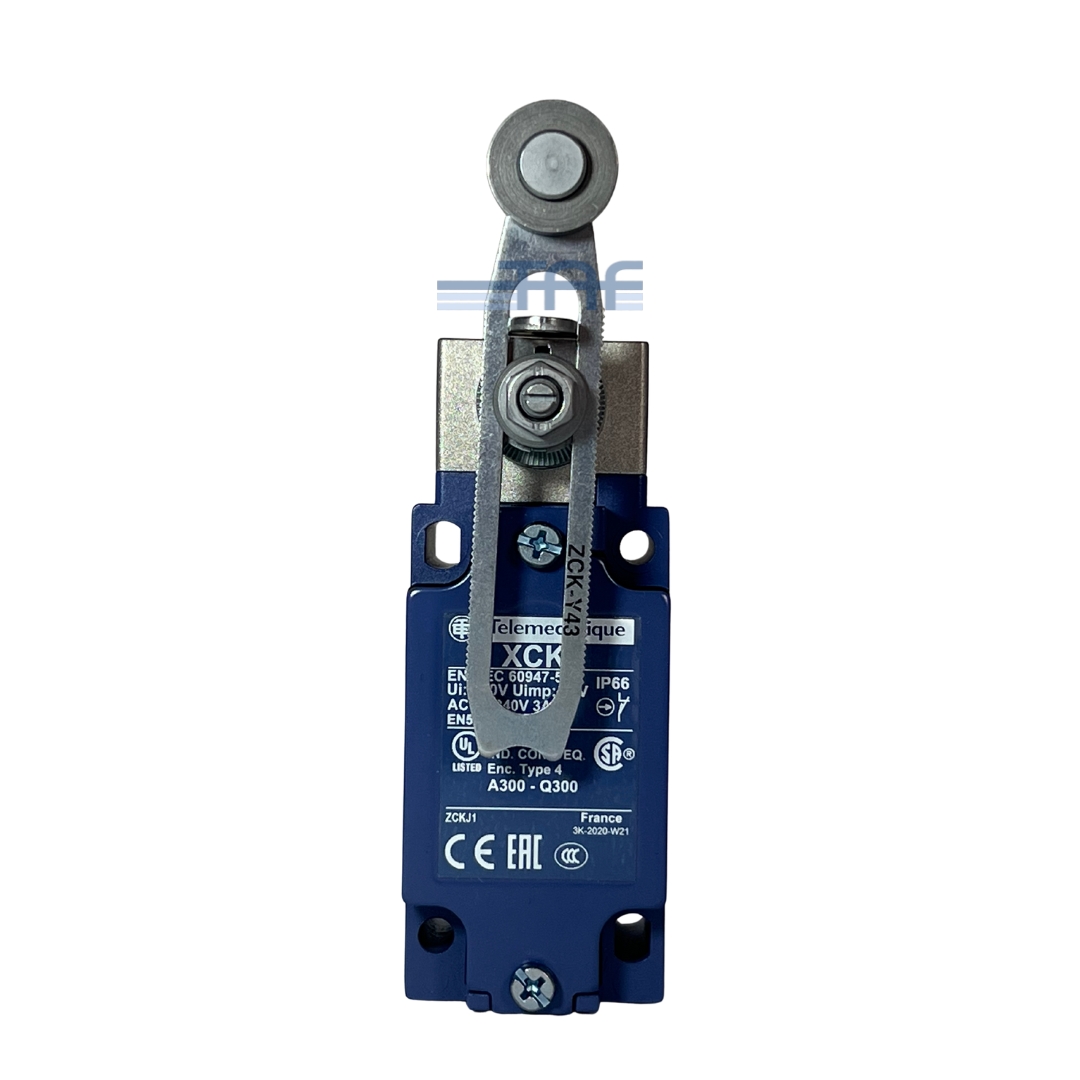

لیمیت سوئیچ اشنایدر مدل XCKJ10543 یکی از پرکاربردترین لیمیت سوئیچها در صنایع مختلف به شمار میرود. این مدل از نوع دو طرف رگلاژی بوده و ساخت کشور فرانسه است. مغزی این لیمیت سوئیچ قابلیت تعویض داشته و امکان تغییر تعداد و نوع کنتاکتها نیز در آن وجود دارد. بدنه این محصول از جنس فلز مقاوم ساخته شده و اهرم آن نیز فلزی است که استحکام و دوام بالایی را تضمین میکند. ابعاد این لیمیت سوئیچ برابر با 3×4×7.5 سانتیمتر میباشد.
میکروسوئیچ نوعی کلید الکتریکی است که با نیروی فیزیکی بسیار کم و از طریق مکانیزم نقطه اوج (که گاهی به آن مکانیزم بیش از مرکز نیز گفته میشود) فعال میگردد. این قطعات به دلیل هزینه مناسب و دوام بالا، بسیار پرکاربرد هستند و معمولاً بیش از یک میلیون سیکل کاری عمر مفید دارند؛ این عدد در مدلهای صنعتی و سنگین حتی به 10 میلیون سیکل نیز میرسد.
از ویژگیهای بارز میکروسوئیچ میتوان به این نکته اشاره کرد که حرکت کوچک در دکمه محرک، موجب ایجاد حرکتی بزرگ و سریع در کنتاکتهای الکتریکی میشود. ساختار داخلی ساده و در عین حال ایمن این تجهیزات باعث شده تا بتوان آنها را در محیطهای سخت و شرایط کاری دشوار نیز نصب کرد، بدون آنکه عملکرد مطمئن آنها تحت تأثیر قرار گیرد.
لیمیت سوئیچ (Limit Switch) یا میکروسوئیچ نوعی کلید الکترومکانیکی است که وظیفه آن قطع یا وصل کردن جریان برق در مدارهای الکتریکی و صنعتی است. نخستین میکروسوئیچ در سال 1932 توسط پیتر مکگل ساخته شد و او بعدها در سال 1937 شرکت معروف Micro Switch را تأسیس کرد. امروزه برندهای مختلفی از جمله اشنایدر الکتریک از پیشروترین تولیدکنندگان لیمیتسوئیچ با کیفیت و استاندارد بالا هستند.
نحوه عملکرد میکروسوئیچ:
عملکرد یک میکروسوئیچ بر اساس اعمال فشار بر شاسی یا عملگر آن است.
وقتی فشار روی شاسی وارد میشود، قطع یا وصل شدن جریان انجام میگیرد.
با برداشتن فشار، وضعیت کنتاکتها به حالت اولیه بازمیگردد.
لیمیتسوئیچ در واقع یک وسیله الکترومکانیکی است که از یک عملگر مکانیکی و یک مجموعه کنتاکت تشکیل شده است. هنگامی که یک جسم یا بخش متحرک ماشین به عملگر برخورد میکند، این تجهیز فرمان قطع یا وصل مدار را صادر میکند.
کاربردهای لیمیتسوئیچهای اشنایدر:
لیمیتسوئیچها نقش مهمی در کنترل و ایمنی تجهیزات صنعتی دارند و قادرند وضعیتهای مختلفی را تشخیص دهند، مانند:
حضور یا عدم حضور جسم
عبور جسم از نقطه مشخص
تشخیص موقعیت و پایان مسیر
کنترل حرکتهای خطی و چرخشی
| کد فنی | XCKJ10543 |
| سری ساخت | OsiSense XC |
| جنس بدنه | فلزی |
| نوع عملکرد | فشاری-قرقره ای |
| تعداد کنتاکت های کمکی | 1NC + 1NO |
| ولتاژ | 300 ولت |
| عرض | 40 میلی متر |
| ارتفاع | 75 میلی متر |
| وزن | 0.485 کیلوگرم |
لیمیت سوئیچهای اشنایدر در مدلهای مختلفی مانند اهرم قرقرهای، فشاری، آنتنی و غلطکی تولید میشوند که هرکدام متناسب با نوع حرکت و محل نصب انتخاب میگردند و برای کنترل و محدود کردن حرکت قطعات مکانیکی به کار میروند.
لیمیت سوئیچ از دو بخش اصلی تشکیل شده است:
بدنه که شامل کنتاکتهای NO و NC برای قطع و وصل مدار است و محرک که با برخورد فیزیکی فعال شده و از طریق فنر داخلی (Snap Action) فرمان را منتقل میکند.
برای انتخاب کلید اتوماتیک در بانکهای خازنی، بهتر است جریان نامی کلید ۱.۵ برابر جریان خازنها در نظر گرفته شود. همچنین باید قدرت قطع کلید رعایت شود، بهگونهای که جریان شارژ اولیه خازنها، که بر حسب کیلوآمپر مشخص میشود، از ظرفیت قطع کلید کمتر باشد.
