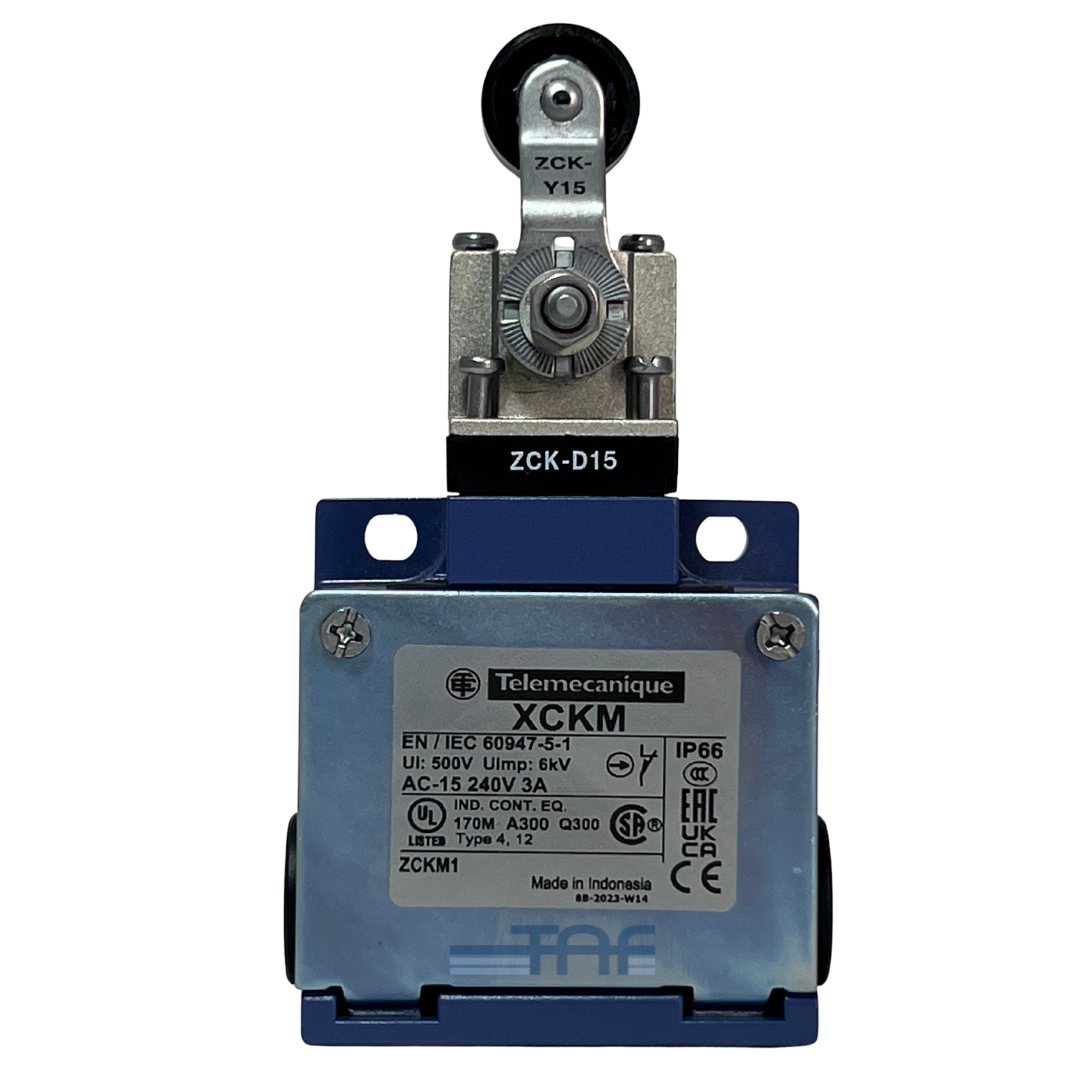

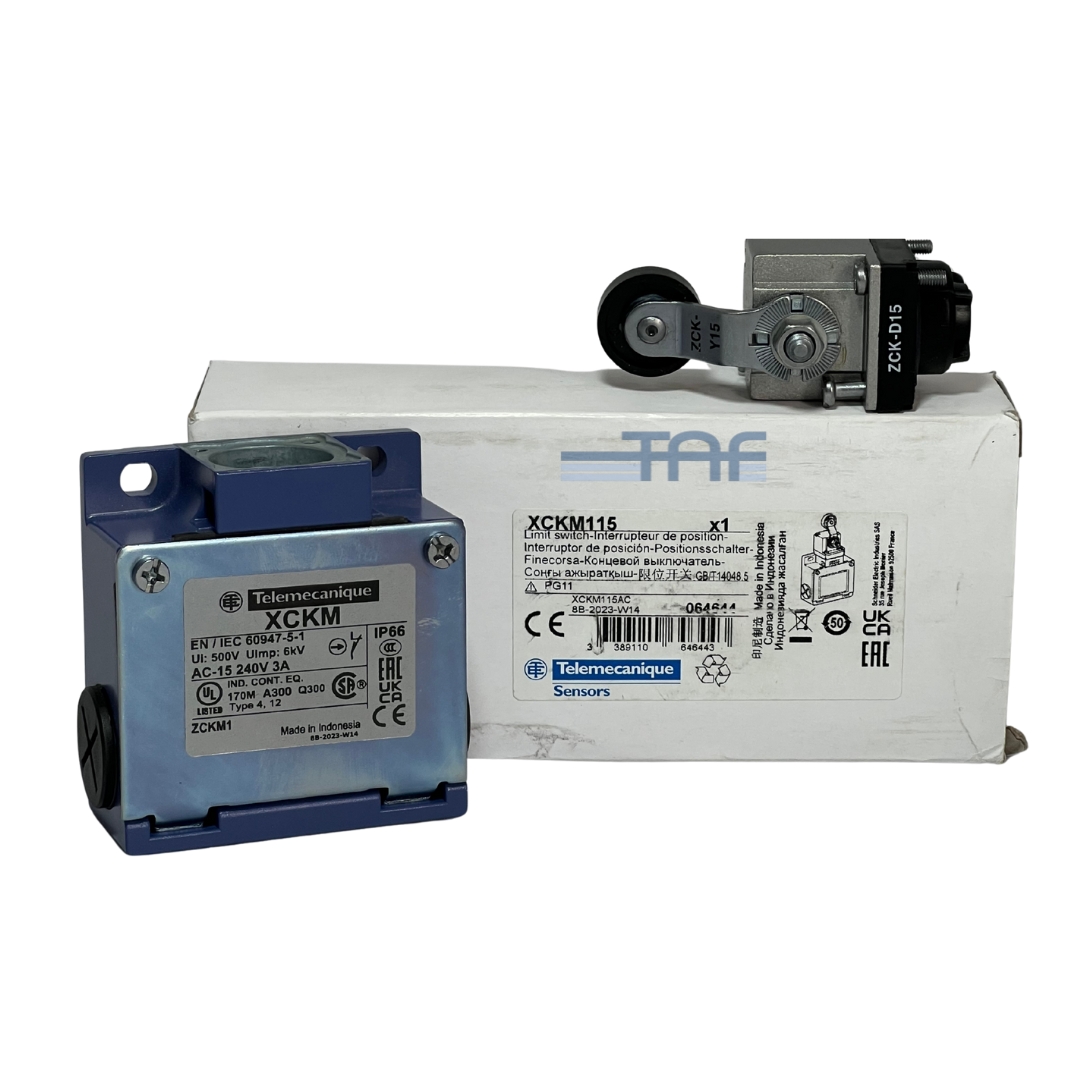

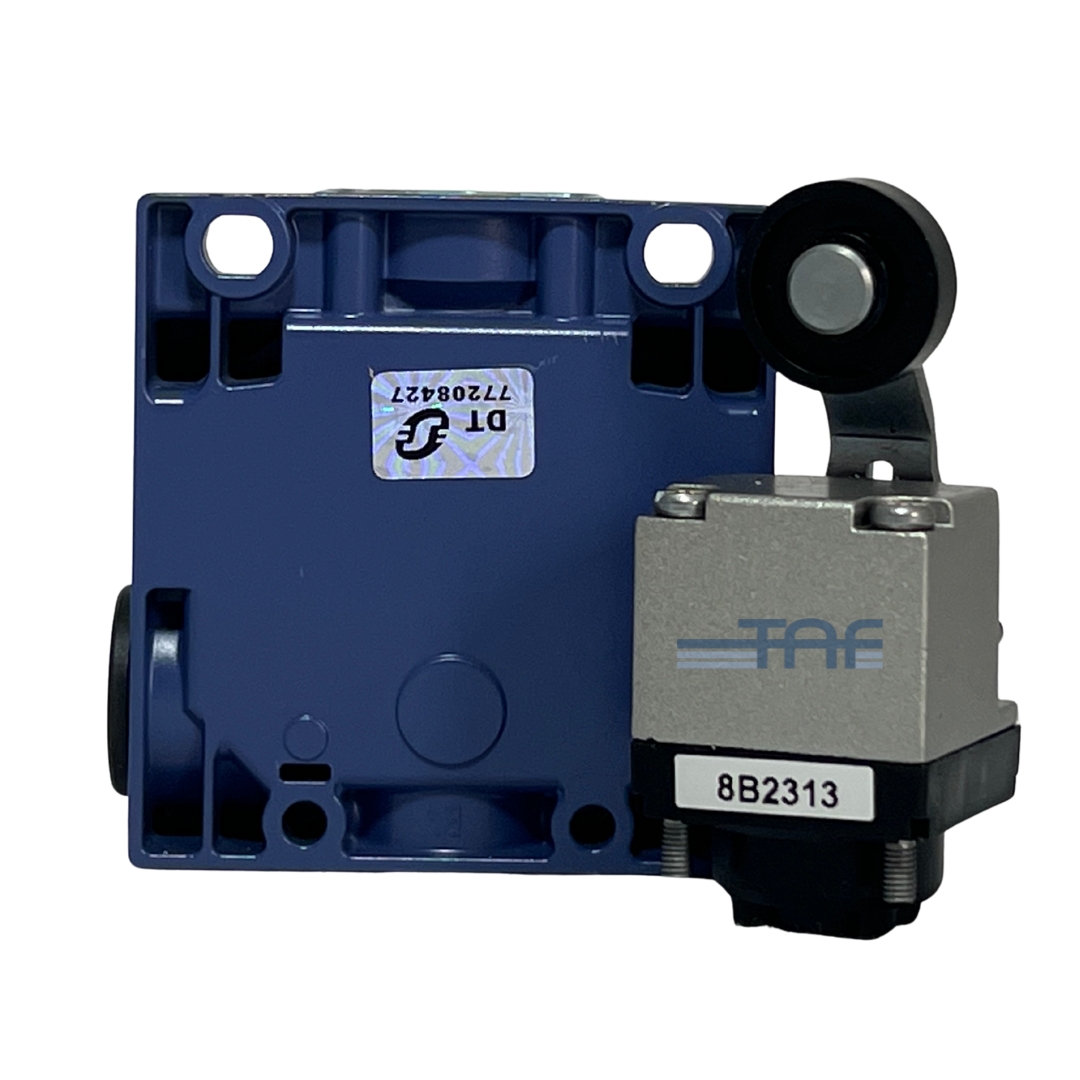

لیمیت سوئیچ اشنایدر با کد فنی XCKM115 مجهز به یک قرقره ترموپلاستیکی بوده و بدنه و سری آن از آلیاژ مقاوم زاماک ساخته شده است. اهرم قرقره‌ای این سوئیچ با مکانیزم بازگشت فنری عمل کرده و از سرعت واکنش بسیار بالایی برخوردار است. عملکرد دستگاه با زاویه اولیه 30 درجه آغاز شده و دامنه حرکت آن در راستای افقی، بسته به نیاز، در یک یا دو جهت قابل تنظیم می‌باشد.
طراحی این سوئیچ محدودکننده به‌صورت ماژولار انجام شده است؛ به این معنا که اجزای آن قابلیت تعویض یا اصلاح مستقل دارند که این ویژگی، فرآیند تعمیر و نگهداری را ساده‌تر و اقتصادی‌تر می‌کند. این مدل دارای یک کنتاکت باز و یک کنتاکت بسته (1NO + 1NC) است.
درجه حفاظتی این محصول IP66 و IK05 بوده و مقاومت بالایی در برابر نفوذ گرد و غبار، آب، ضربه و فشارهای مکانیکی دارد؛ از این‌رو گزینه‌ای مناسب برای
این سوئیچ در محدوده دمایی 25- تا 70 درجه سانتی‌گراد به‌خوبی عمل می‌کند و از طریق بدنه خود بر روی دستگاه‌ها نصب می‌شود. دوام الکتریکی آن برابر با 5 میلیون سیکل و دوام مکانیکی آن معادل 15 میلیون سیکل است که نشان‌دهنده طول عمر بالای این تجهیز می‌باشد.
لیمیت سوئیچ (Limit Switch) یا میکروسوئیچ نوعی کلید الکترومکانیکی است که وظیفه آن قطع یا وصل کردن جریان برق در مدارهای الکتریکی و صنعتی است. نخستین میکروسوئیچ در سال 1932 توسط پیتر مک‌گل ساخته شد و او بعدها در سال 1937 شرکت معروف Micro Switch را تأسیس کرد. امروزه برندهای مختلفی از جمله اشنایدر الکتریک از پیشروترین تولیدکنندگان لیمیت‌سوئیچ با کیفیت و استاندارد بالا هستند.
نحوه عملکرد میکروسوئیچ:
عملکرد یک میکروسوئیچ بر اساس اعمال فشار بر شاسی یا عملگر آن است.
وقتی فشار روی شاسی وارد می‌شود، قطع یا وصل شدن جریان انجام می‌گیرد.
با برداشتن فشار، وضعیت کنتاکت‌ها به حالت اولیه بازمی‌گردد.
لیمیت‌سوئیچ در واقع یک وسیله الکترومکانیکی است که از یک عملگر مکانیکی و یک مجموعه کنتاکت تشکیل شده است. هنگامی که یک جسم یا بخش متحرک ماشین به عملگر برخورد می‌کند، این تجهیز فرمان قطع یا وصل مدار را صادر می‌کند.
کاربردهای لیمیت‌سوئیچ‌های اشنایدر:
لیمیت‌سوئیچ‌ها نقش مهمی در کنترل و ایمنی تجهیزات صنعتی دارند و قادرند وضعیت‌های مختلفی را تشخیص دهند، مانند:
حضور یا عدم حضور جسم
عبور جسم از نقطه مشخص
تشخیص موقعیت و پایان مسیر
کنترل حرکت‌های خطی و چرخشی
| کد فنی | XCKM115 |
| سری ساخت | OsiSense XC |
| جنس بدنه | فلزی |
| نوع عملکرد | قرقره ای |
| ولتاژ | 300 ولت |
| تعداد کنتاکت های کمکی | 1NC + 1NO |
| عرض | 64 میلی متر |
| ارتفاع | 64 میلی متر |
| وزن | 0.28 کیلوگرم |
لیمیت سوئیچ‌های اشنایدر در مدل‌های مختلفی مانند اهرم قرقره‌ای، فشاری، آنتنی و غلطکی تولید می‌شوند که هرکدام متناسب با نوع حرکت و محل نصب انتخاب می‌گردند و برای کنترل و محدود کردن حرکت قطعات مکانیکی به کار می‌روند.
لیمیت سوئیچ از دو بخش اصلی تشکیل شده است:
بدنه که شامل کنتاکت‌های NO و NC برای قطع و وصل مدار است و محرک که با برخورد فیزیکی فعال شده و از طریق فنر داخلی (Snap Action) فرمان را منتقل می‌کند.
برای انتخاب کلید اتوماتیک در بانک‌های خازنی، بهتر است جریان نامی کلید ۱.۵ برابر جریان خازن‌ها در نظر گرفته شود. همچنین باید قدرت قطع کلید رعایت شود، به‌گونه‌ای که جریان شارژ اولیه خازن‌ها، که بر حسب کیلوآمپر مشخص می‌شود، از ظرفیت قطع کلید کمتر باشد.
