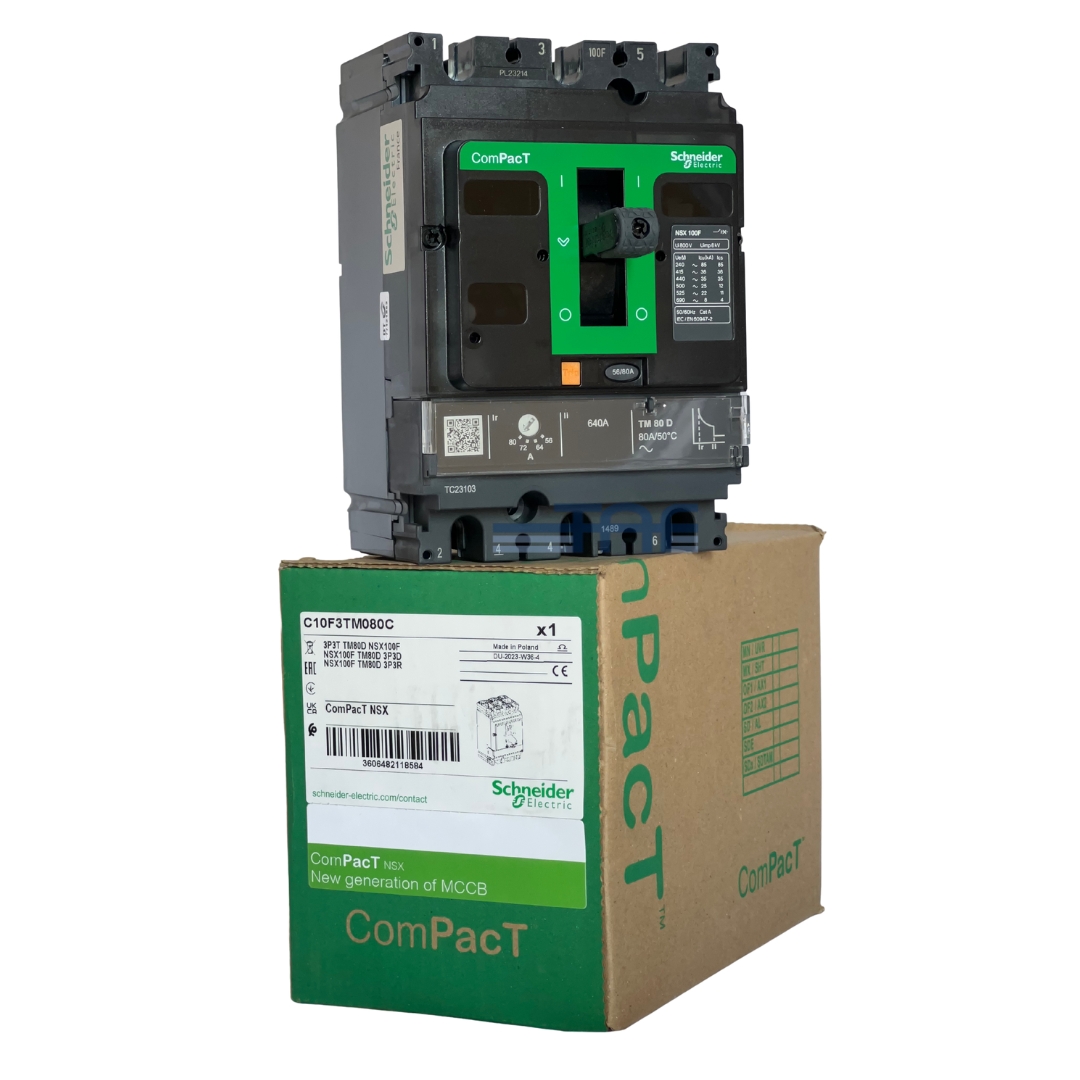

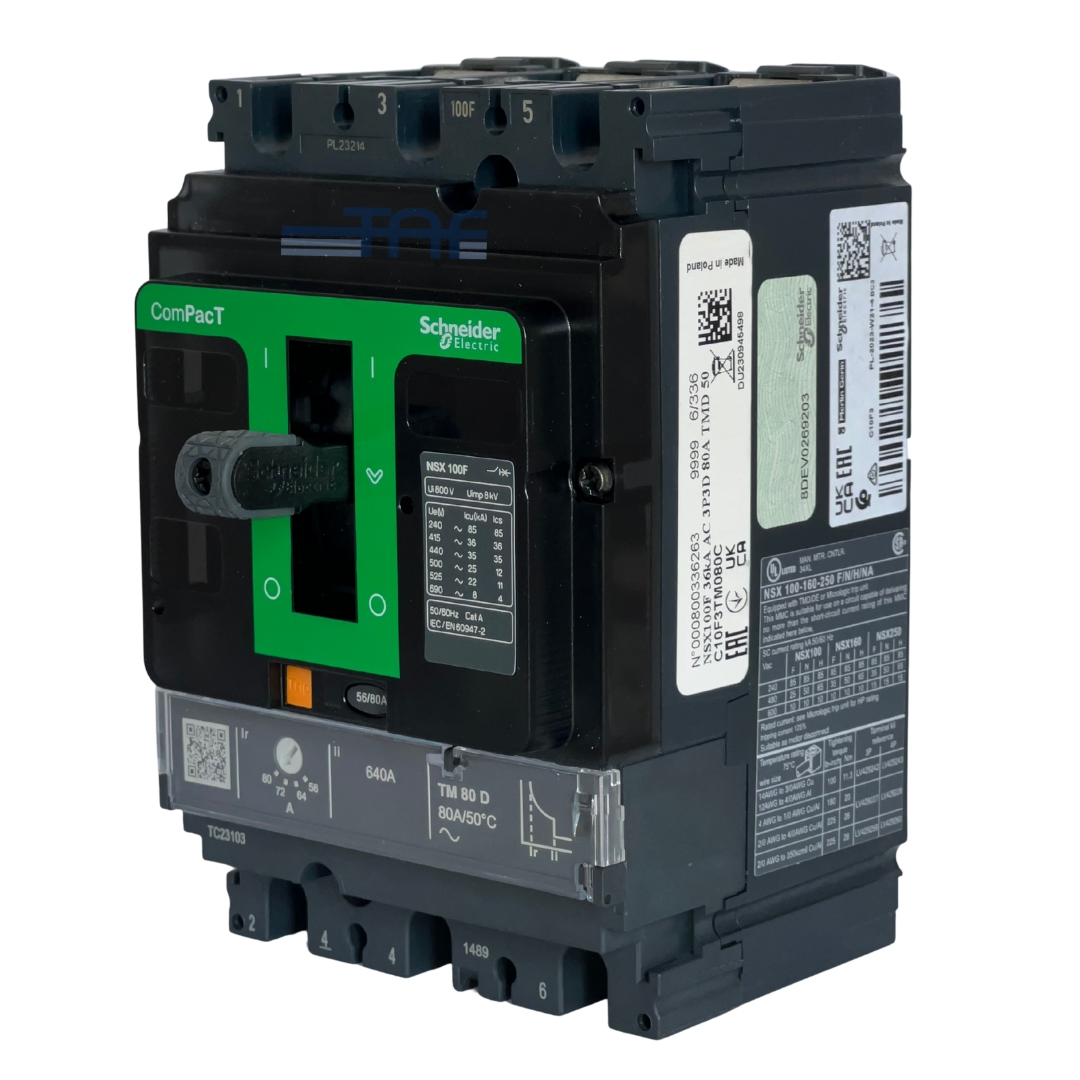

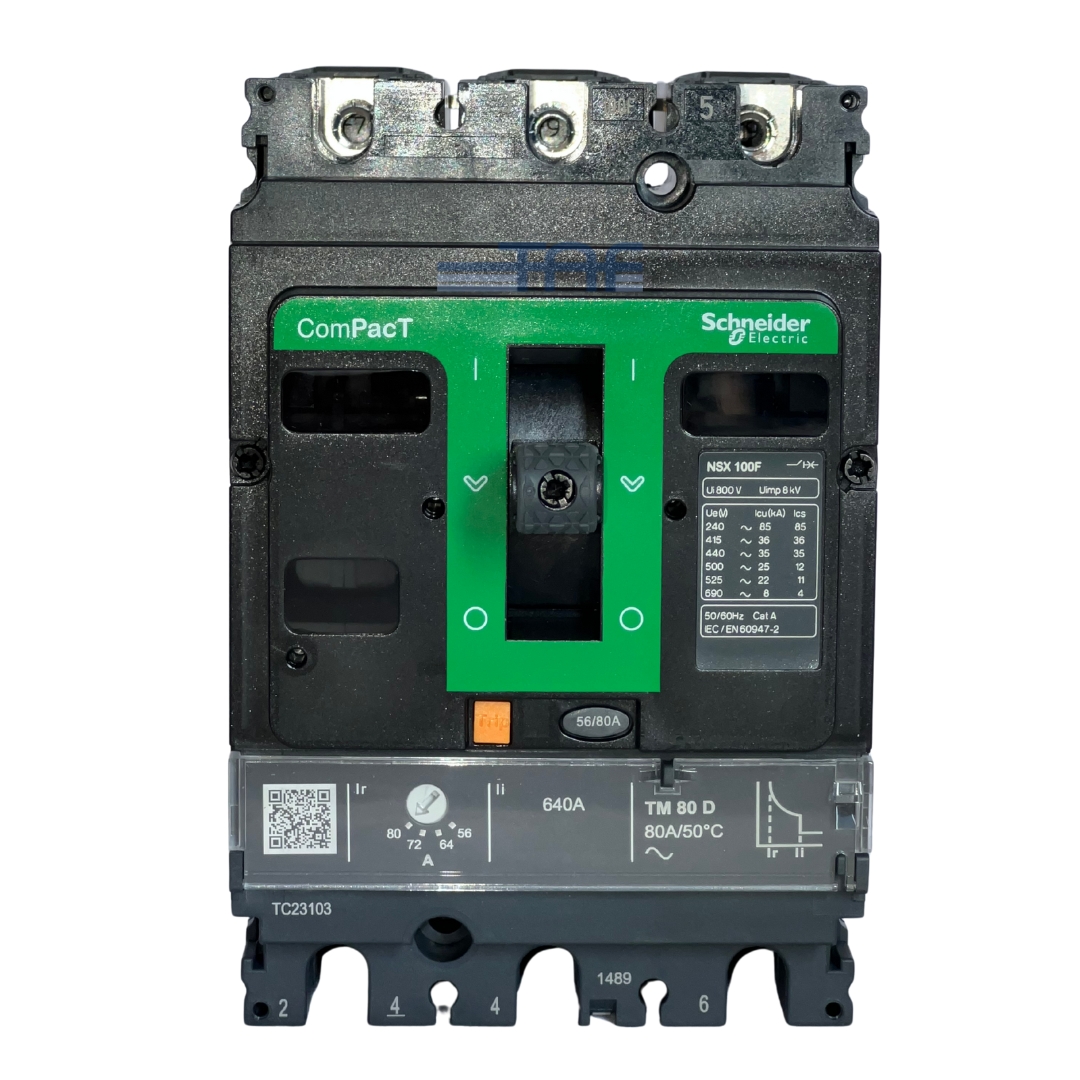

این محصول به واحد تریپ حرارتی-مغناطیسی TMD با رنج جریان 80 آمپر مجهز است. بخش حرارتی که قابل تنظیم میباشد، از مدار در برابر افزایش دمای ناشی از اضافه بار محافظت میکند، در حالی که بخش مغناطیسی که غیرقابل تنظیم است، حفاظت سریع در برابر اتصال کوتاه را فراهم میسازد.
ولتاژ عملیاتی نامی: 690 ولت AC در فرکانس 50/60 هرتز
قدرت قطع: 36 کیلوآمپر در ولتاژ 415 ولت AC
طول عمر مکانیکی: 50,000 سیکل
دمای نگهداری: -50 تا +85 درجه سانتیگراد
دمای کاری: -25 تا +70 درجه سانتیگراد
درجه حفاظت: IP40 برای جلوگیری از نفوذ گردوغبار
کلید اتوماتیک کمپکت اشنایدر الکتریک (MCCB) یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف است که وظیفه اصلی آن حفاظت از تجهیزات صنعتی و قطع و وصل جریان نامی در شرایط اتصال کوتاه و اضافهبار میباشد. این تجهیز با بهرهگیری از رلههای میکرولوجیک داخلی، قابلیت انجام حفاظتهایی همچون حفاظت اتصال به زمین، حفاظت موتوری و حفاظت ژنراتوری را نیز دارد و میتواند پیش از رسیدن جریانهای غیرمجاز، مدار را بهصورت خودکار قطع کند.
کلید اتوماتیک اشنایدر مشابه فیوزها قادر است جریان نامی را بهطور مستمر بدون قطعشدن عبور دهد. هر کلید دارای منحنی عملکرد مخصوصی است که محدوده کاری آن را در برابر جریانهای متفاوت نشان میدهد و مشخص میکند کلید در چه شرایطی قادر به تحمل جریان بوده و در چه زمانی باید مدار را قطع کند.
کلیدهای کمپکت اشنایدر به دلیل ضریب اطمینان بالا، کاربری آسان و امکانات حفاظتی گسترده در سراسر جهان مورد استقبال کاربران قرار گرفتهاند.
این کلیدها به عنوان تجهیزات سوئیچزنی در مدارهای الکتریکی بهکار میروند و هدف از استفاده آنها حفاظت تجهیزات در برابر آسیبهای ناشی از اتصال کوتاه، اضافهبار و اضافهجریان است. برخلاف فیوزها، کلیدهای اتوماتیک پس از قطع مدار قابلیت استفاده مجدد دارند. همچنین اغلب این کلیدها امکان تنظیم پارامترهای حرارتی و مغناطیسی را در اختیار کاربر قرار میدهند.
کلیدهای اتوماتیک قابلیت تنظیم در رنجهای مختلف را دارند و توان قدرت قطع آنها در مدلهای گوناگون معمولاً بیش از 25 کیلوآمپر بوده و در برخی مدلها تا 1600 آمپر نیز میرسد. انواع تکپل این کلیدها تنها در برخی برندهای محدود وجود دارند و معمولاً دارای رنج جریان و ویژگیهای فنی محدودتری هستند.
در صورت بروز خطا، کلیدهای اتوماتیک در حالت خطا قرار گرفته ولی الزاماً به وضعیت قطع کامل نمیروند. این ویژگی کمک میکند تا کاربر علت اختلال را بررسی کرده و در صورت نیاز مشکل مدار را برطرف کند.
| کد فنی | C10F3TM080C |
| سری ساخت | ComPacT NSX |
| نام حفاظت | TMD |
| نوع حفاظت | trip unit |
| تعداد پل حفاظت شده | 3D |
| نوع تنظیم اضافه بار | قابل تنظیم |
| ارتفاع | 161 میلی متر |
| عرض | 105 میلی متر |
| وزن | 2.05 کیلوگرم |
| رنج جریانی | 80 آمپر |
| تعداد پل | 3 پل |
| قدرت قطع | 36 کیلو آمپر |
| ولتاژ کاری | 415 ولت AC |
ساختار داخلی کلید اتوماتیک اشنایدر شامل بخشهای زیر است:
1. جرقهگیر: مجموعهای از صفحات موازی با عایقبندی مناسب که برای تقسیم قوس در کلید اتوماتیک به کار میرود. جرقهگیر معمولاً از فولاد و مواد شیشهای ساخته میشود.
2. مکانیزم سوئیچینگ: وظیفه باز و بسته کردن کانتکت را بر عهده دارد و عملکرد آن وابسته به رلهها است، نه حرکت دسته کلید.
3. پلاک: صفحهای که اطلاعات مهم کلید از جمله جریان نامی، قدرت قطع و سایر مشخصات را نمایش میدهد.
4. دسته: برای باز و بسته کردن کانتکت به صورت دستی استفاده میشود. اگر دسته به سمت بالا باشد، کلید در وضعیت روشن است؛ اگر به سمت پایین باشد، در وضعیت خاموش و در حالت وسط، کلید در وضعیت تریپ قرار دارد.
5. دکمه تریپ: دکمهای قرمز رنگ که برای تریپ دستی کلید مورد استفاده قرار میگیرد.
6. کانتکت: وظیفه باز و بسته کردن مدار را دارد. کانتکت متحرک معمولاً از برنج الکترولیز شده ساخته میشود و با مقاومت بالا در برابر قوس الکتریکی و خوردگی، طول عمر کلید را افزایش میدهد.
7. مکانیزم قطع اضافه بار: شامل یک جز حساس به دما به نام بیمتال است که در صورت عبور جریان بیش از حد نامی، مدار را قطع میکند.
8. ترمینال: مجموعه پیچهای فولادی که برای اتصال مدار خارجی به کلید اتوماتیک استفاده میشوند.
دستهبندی بهرهوری در کلیدهای اتوماتیک، نشاندهنده نحوه عملکرد کلید در شرایط اتصال کوتاه است و به دو گروه اصلی تقسیم میشود: Category A و Category B.
1. Category A: کلیدهای این دسته در صورت وقوع اتصال کوتاه، بدون هیچ تاخیری فرمان قطع را صادر میکنند. نمونهای از این کلیدها، کلید اتوماتیک فیکس است.
2. Category B: در کلیدهای این دسته، هنگام اتصال کوتاه، فرمان قطع پس از یک زمان تاخیر مشخص صادر میشود. نمونهای از این کلیدها، کلیدهای هوایی هستند. نکته مهم این است که جریان اتصال کوتاه نباید از جریان قابل تحمل کوتاهمدت (Icw) که توسط سازنده کلید مشخص شده است، بیشتر باشد.
برای انتخاب کلید اتوماتیک در بانکهای خازنی، بهتر است جریان نامی کلید ۱.۵ برابر جریان خازنها در نظر گرفته شود. همچنین باید قدرت قطع کلید رعایت شود، بهگونهای که جریان شارژ اولیه خازنها، که بر حسب کیلوآمپر مشخص میشود، از ظرفیت قطع کلید کمتر باشد.
کلیدهای اتوماتیک مورد استفاده برای بارهای AC به کنتاکتهای جداکننده بسیار سریع نیازی ندارند. دلیل آن این است که جریان AC در هر نیمسیکل از صفر عبور میکند و این عبور از صفر باعث خاموش شدن قوس الکتریکی میشود، به شرطی که بار، زیاد القایی نباشد. در این حالت، کنتاکتها تنها باید فاصله کافی داشته باشند تا از جرقهزدن مجدد جلوگیری شود.
در مقابل، قطع بارهای DC به دلیل نبود عبور جریان از صفر، پیچیدهتر است. کنتاکتها نه تنها باید سریع جدا شوند، بلکه باید مکانیزمی برای خنک کردن و فروکش کردن قوس الکتریکی وجود داشته باشد تا خاموش شدن آن تضمین شود.
برای کنترل از راه دور کلید اتوماتیک سری NSX (با جریان 16 تا 630 آمپر)، کافی است موتور فرمان روی کلید نصب شود. رلههای قطع و وصل مدار از راه دور در خود موتور تعبیه شدهاند و امکان عملکرد آسان کلید از راه دور را فراهم میکنند.
اما در صورتی که کلید برای چنجر آور (ATS) یا دیزل ژنراتور به کار رود، لازم است رله آندر ولتاژ نیز به کلید اضافه شود تا عملکرد ایمن و مطمئن قطع و وصل در شرایط مختلف تضمین شود.
