کلیدهای حرارتی اشنایدر الکتریک یا راه‌انداز موتور (MPCB) از پرکاربردترین تجهیزات حفاظت الکتریکی در برق صنعتی و تابلوهای برق هستند. این کلیدها با استفاده از فناوری به‌روز و مواد اولیه باکیفیت طراحی شده‌اند و به‌عنوان یک تجهیز حفاظتی نقش مهمی در ایمنی سیستم‌های برق‌رسانی ایفا می‌کنند.
کلید حرارتی اشنایدر که با نام MPCB مخفف Motor Protection Circuit Breaker یا MMS مخفف Manual Motor Starter نیز شناخته می‌شود، به‌طور تخصصی برای حفاظت موتورهای الکتریکی طراحی شده است. یکی از مهم‌ترین ویژگی‌های این کلیدها، امکان تنظیم بسیاری از پارامترهای حفاظتی موتور در بازه‌های قابل انتخاب است.
کلیدهای حرارتی اشنایدر الکتریک از دو بخش اصلی فیوز مینیاتوری و بی‌متال تشکیل شده‌اند. به همین دلیل این کلید قادر است در برابر اضافه‌بار و اتصال کوتاه از مدار و تجهیزات حفاظت کند.
از کلید حرارتی اشنایدر برای محافظت در برابر جریان‌های بیش از حد مجاز در تجهیزاتی مانند الکتروموتورها، موتورهای آسنکرون و سایر مصرف‌کننده‌های صنعتی استفاده می‌شود. در واقع وظیفه این تجهیز آن است که در صورت بروز شرایطی مانند اتصال سیم‌پیچ‌ها، تک‌فاز شدن، یا اتصال کوتاه بین فازها، پیش از ایجاد گرمای آسیب‌زا در موتور، مدار را قطع کرده و از بروز صدمات جدی جلوگیری کند.

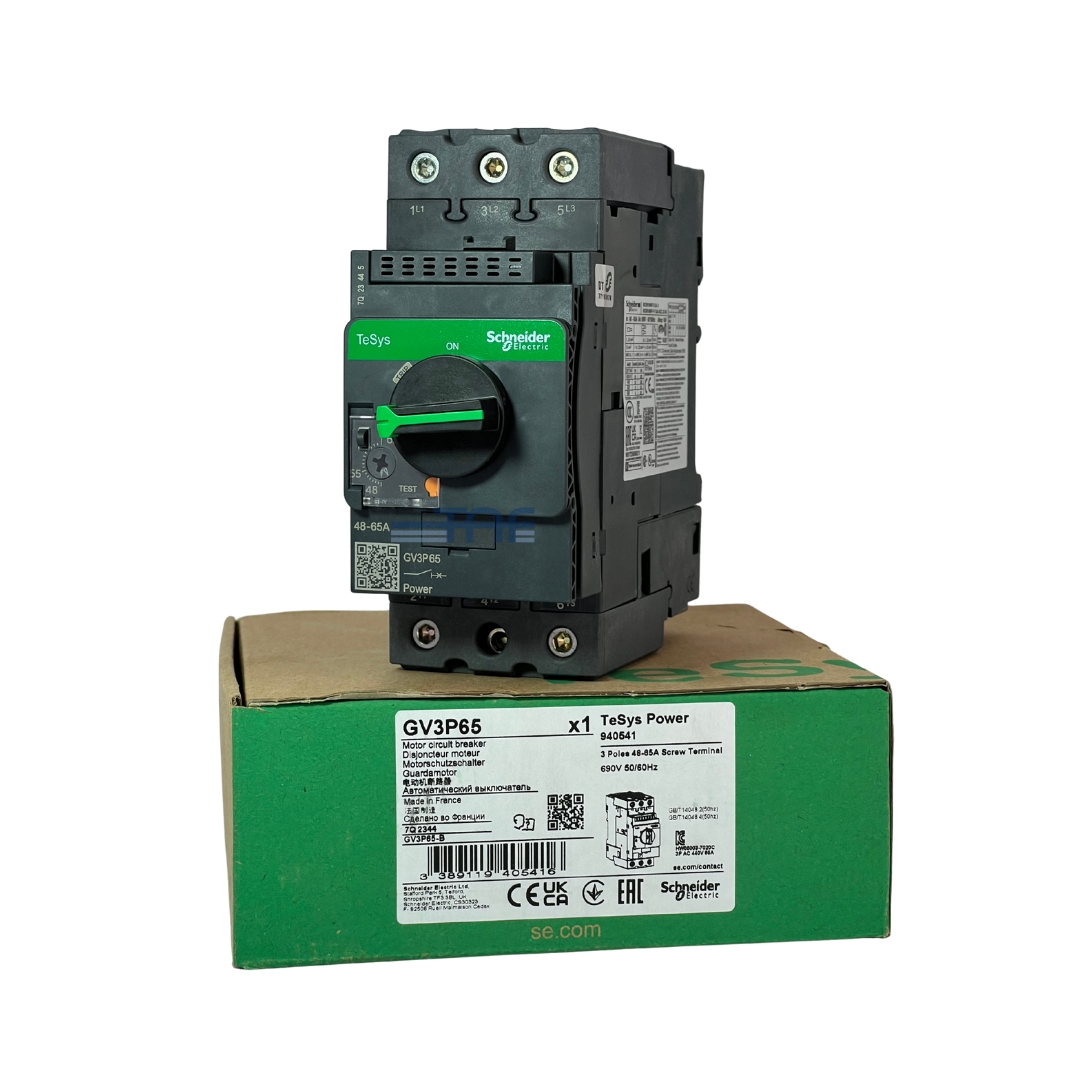

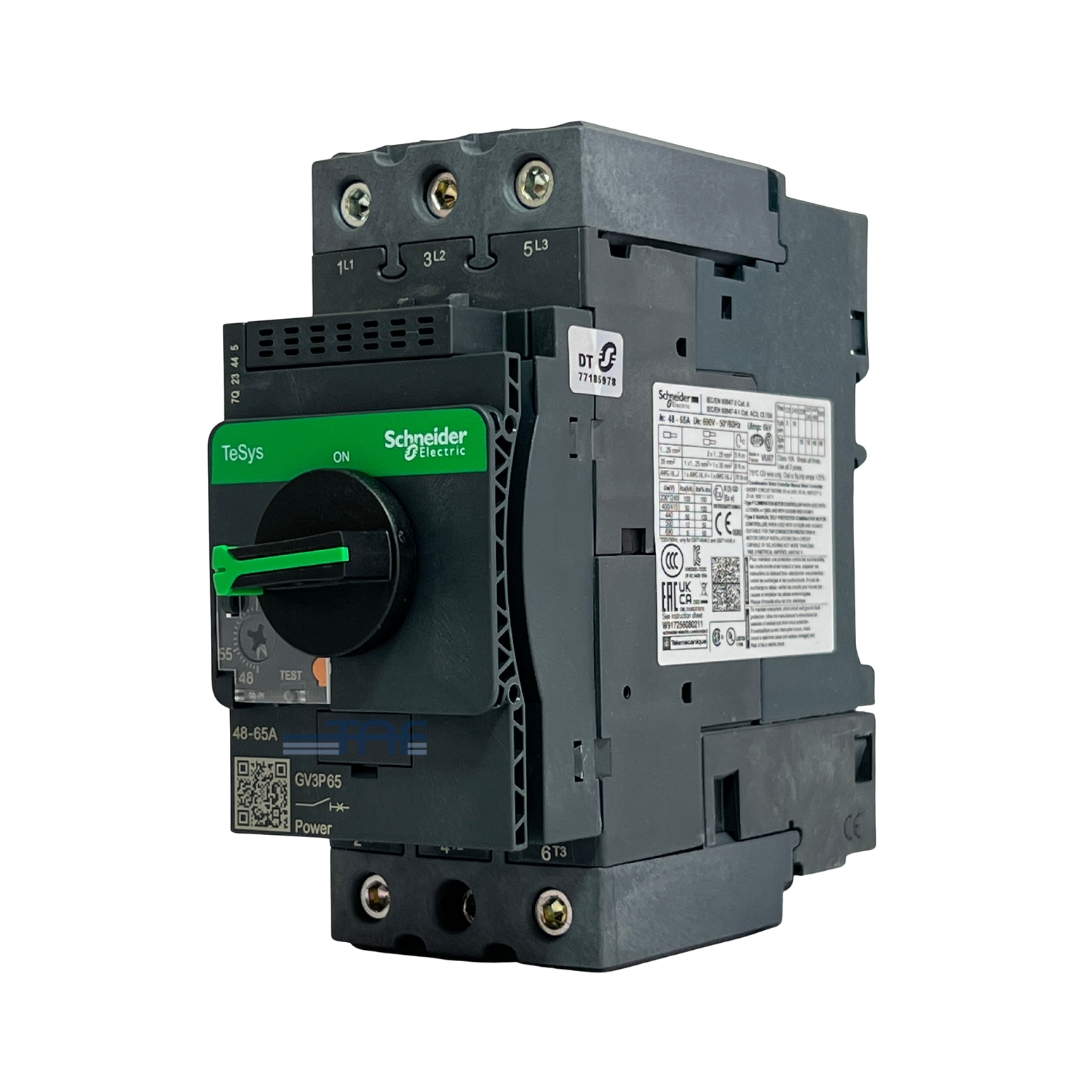

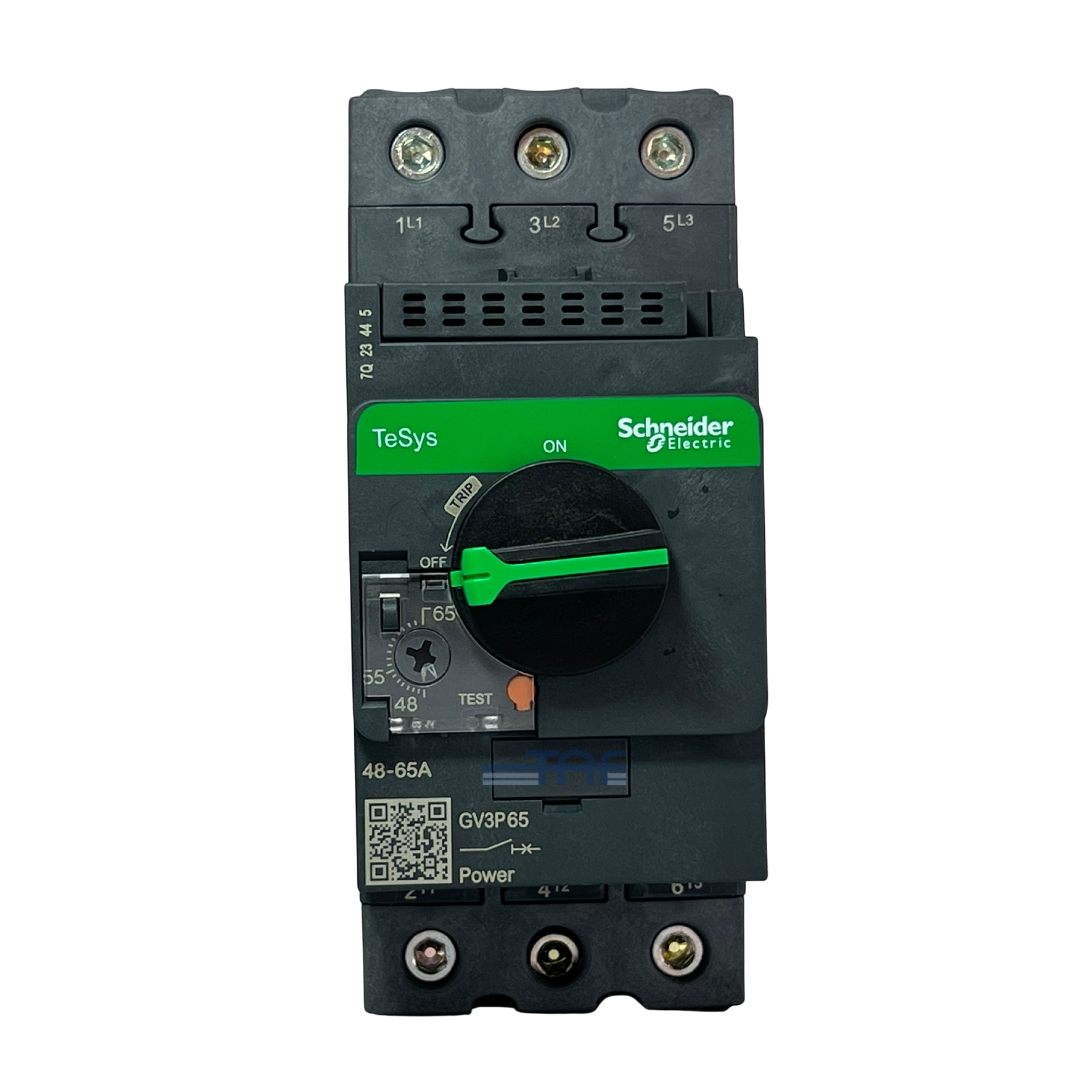

| کد فنی | GV3P65 |
| سری ساخت | TeSys Deca |
| ارتفاع | 132 میلی متر |
| عرض | 55 میلی متر |
| وزن | 0.96 کیلوگرم |
| رنج جریانی | 48 - 65 آمپر |
| نوع حفاظت | حرارتی - مغناطیسی |
| قدرت قطع | 100 کیلو آمپر |
| نوع تغذیه | AC |
| نوع کنترل | سلکتوری |
بله، دارای ۱۲ ماه گارانتیبرای حفاظت از موتورهای الکتریکی می‌توان از کلید حرارتی-مغناطیسی (MPCB) و کلید اتوماتیک (MCCB) استفاده کرد؛ اما با توجه به امکانات تخصصی‌تر و قیمت مناسب‌تر MPCB، این کلید برای حفاظت از موتورها کاربرد بیشتری نسبت به MCCB دارد.
در واقع، MPCBها به‌طور ویژه برای محافظت از موتور در برابر اضافه‌بار، اتصال کوتاه، افت فاز و خطاهای ناشی از ولتاژ پایین طراحی شده‌اند، در حالی که MCCBها کاربردی چندمنظوره دارند و معمولاً در سیستم‌های توزیع برق نصب می‌شوند و تنها می‌توانند از موتور در برابر اضافه‌بار و اتصال کوتاه محافظت کنند.
در هنگام راه‌اندازی موتور، ممکن است کلید اتوماتیک (MCCB) به دلیل جریان هجومی بالا مدار را قطع کند؛ اما اگر کلید حرارتی مناسب (MPCB) به‌درستی انتخاب شده باشد، جریان برق را تا پایان فرآیند راه‌اندازی موتور قطع نخواهد کرد، مگر آنکه زمان راه‌اندازی بیش از حد طولانی شود یا خطایی در سیستم رخ دهد.نکات مهم:
روش اول و دوم برای کاربرد خانگی مناسب هستند.
تست با دستگاه RCD برای محیط صنعتی و بررسی دقیق توصیه می‌شود.
کلید محافظ جان برای جریان نشتی طراحی شده و جایگزین فیوز یا مینیاتوری نمی‌شود.
تعویض است.
بله، دارای ۱۲ ماهکلید محافظ موتور (MPCB) دارای دو نوع حفاظت حرارتی و مغناطیسی است که به‌ترتیب از موتور الکتریکی در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کنند. مقدار جریان نامی بخش حرارتی از طریق پیچ تنظیم تعبیه‌شده روی کلید قابل تنظیم است، اما جریان تریپ بخش مغناطیسی مقدار ثابتی دارد و امکان تنظیم آن وجود ندارد
کلیدهای حرارتی-مغناطیسی سری GV2 شامل رنج متنوعی از جریان‌های نامی هستند که مقادیر آن برابر است با:
0.16، 0.25، 0.4، 0.63، 1، 1.6، 2.5، 4، 6.3، 10، 14، 18، 23، 25 و 32 آمپر.
همچنین جریان تریپ مغناطیسی این کلیدها به‌ترتیب شامل مقادیر:
1.5، 2.4، 5، 8، 13، 22.5، 33.5، 51، 78، 138، 170، 223، 327 و 416 آمپر می‌باشد.
توان قابل پشتیبانی این سری از کلیدها نیز در بازه
0.06، 0.09، 0.18، 0.37، 0.55، 0.75، 1.5، 2.2، 4، 5.5، 7.5، 9، 11 و 15 کیلووات
قرار دارد که امکان استفاده از آن‌ها را برای طیف گسترده‌ای از موتورهای الکتریکی فراهم می‌کند.
گارانتی تعویض است.
بله، دارای ۱۲ مکلید محافظ جان اشنایدر شامل: موتورهای الکتریکی DC معمولاً با دو ورودی تغذیه می‌شوند، در حالی که کلیدهای حرارتی-مغناطیسی اغلب دارای سه ورودی (سه‌پل) هستند. اگرچه از نظر فیزیکی امکان اتصال کلید حرارتی-مغناطیسی به موتور DC وجود دارد، اما این کلیدها تنها قادر به حفاظت از موتور در برابر اتصال کوتاه هستند و نمی‌توانند حفاظت موثری در برابر اضافه‌بار فراهم کنند.
از آنجا که حفاظت در برابر اضافه‌بار یکی از مهم‌ترین الزامات ایمنی موتورهای DC است، استفاده از کلید حرارتی-مغناطیسی برای این نوع موتورها اصولی نبوده و توصیه نمی‌شود. به همین دلیل، برای حفاظت صحیح موتورهای DC بهتر است از تجهیزات حفاظتی تخصصی و متناسب با ساختار این نوع موتورها استفاده شود.
اه گارانتی تعویض است.
بله، دارای ۱۲ ماهجریان حرارتی به جریانی گفته می‌شود که در اثر اضافه‌بار در مدار ایجاد شده و موجب افزایش دمای موتور می‌گردد. تداوم این وضعیت می‌تواند باعث آسیب دیدن سیم‌پیچ‌ها و کاهش عمر مفید موتور شود.
در مقابل، جریان مغناطیسی در نتیجه بروز خطاهای شدید مانند اتصال کوتاه به وجود می‌آید؛ این خطا می‌تواند به‌صورت اتصال بین دو فاز یا بین فاز و نول رخ دهد. در چنین شرایطی، جریان به‌طور ناگهانی و بسیار زیاد افزایش یافته و نیازمند قطع سریع مدار برای جلوگیری از خسارت‌های جدی است.
به‌طور خلاصه، جریان حرارتی به شرایط اضافه‌بار و افزایش تدریجی دما مربوط می‌شود، در حالی که جریان مغناطیسی ناشی از خطاهای ناگهانی و شدید مانند اتصال کوتاه است.
گارانتی تعویض است.
بله، دارای ۱۲ کلیدهای حرارتی اشنایدر در سری‌های متنوعی مانند TeSys GV2، GV3 و GV7 تولید می‌شوند که هر یک برای محدوده مشخصی از جریان و نوع کاربرد طراحی شده‌اند.
سری GV2 برای موتورهای سبک مناسب بوده و محدوده جریان آن از ۰٫۱ تا ۳۲ آمپر را پوشش می‌دهد.
سری GV3 برای موتورهایی با توان بالاتر به کار می‌رود و در بازه ۹ تا ۶۵ آمپر مورد استفاده قرار می‌گیرد.
سری GV7 نیز برای کاربردهای سنگین طراحی شده و قابلیت پشتیبانی از جریان‌هایی تا حدود ۲۲۰ آمپر را دارد.
این تنوع در رنج جریان باعث می‌شود بتوان متناسب با توان موتور و شرایط کاری، مناسب‌ترین کلید حرارتی را انتخاب کرد و سطح ایمنی و عملکرد سیستم را بهینه نمود.
ماه گارانتی تعویض است.
