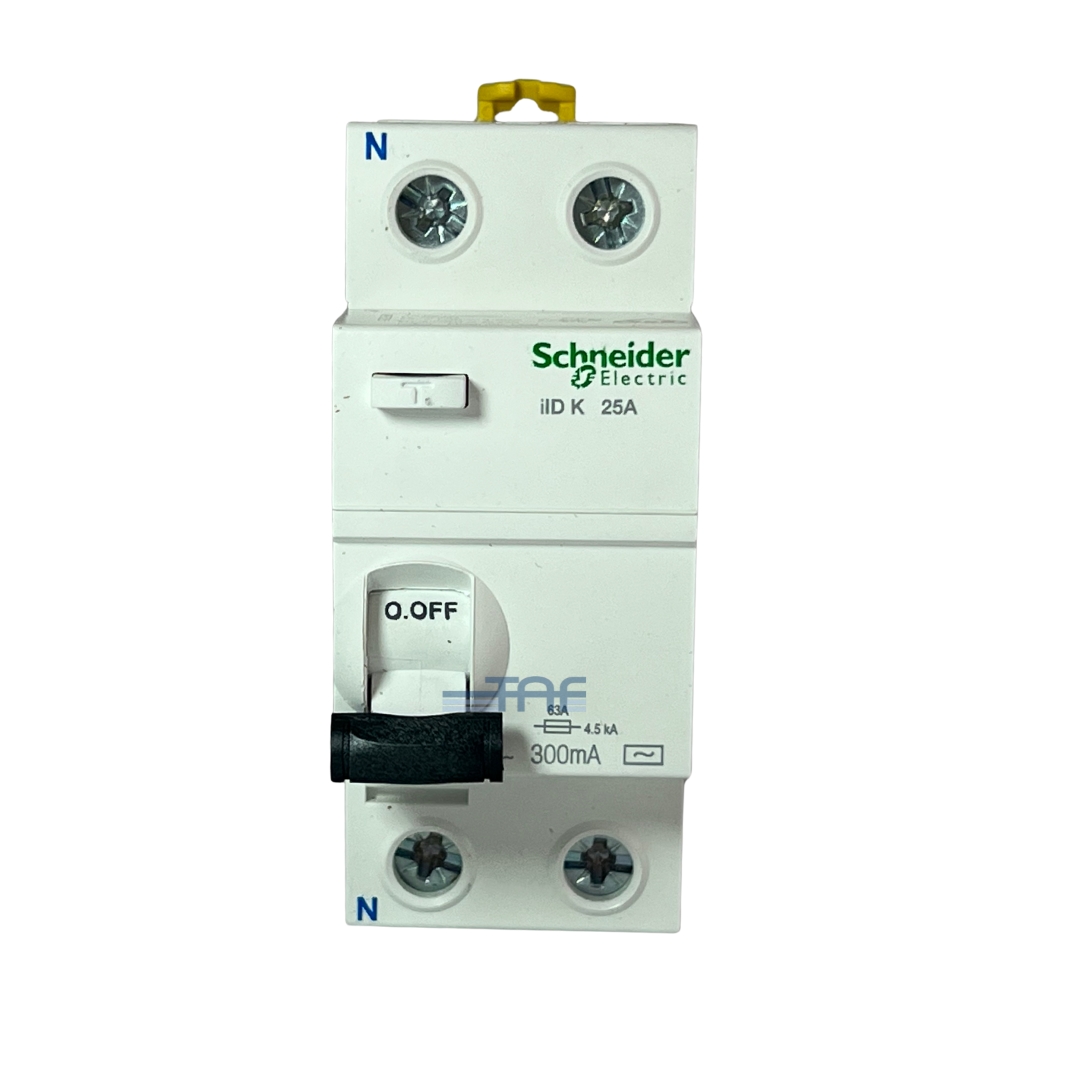

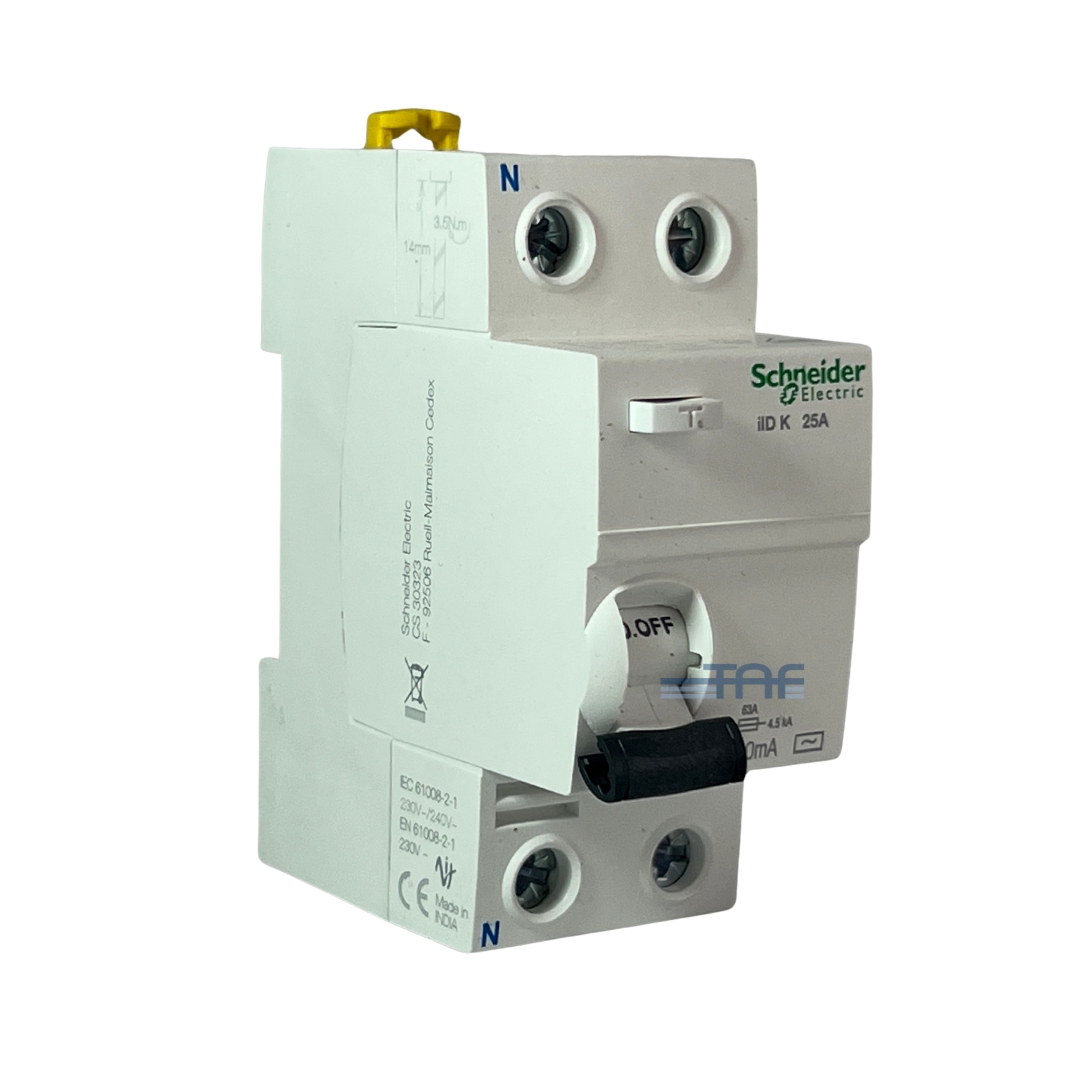

محافظ جان ساده اشنایدر مدل A9R75225 2P 25A 300M یکی از تجهیزات حیاتی در حفاظت الکتریکی است که برای جلوگیری از خطرات ناشی از جریانهای نشتی، از جمله آتشسوزی و خرابی تجهیزات، طراحی شده است. این کلید با تشخیص دقیق جریان نشتی و قطع سریع مدار، ایمنی محیطهای مسکونی، تجاری و صنعتی را افزایش میدهد.
این نوع کلید محافظ جان، که با نام مخفف ILD شناخته میشود، برای حفاظت در برابر جریانهای باقیمانده یا جریان نشتی در شبکههای برق تک فاز کاربرد دارد. حساسیت این کلید برابر 300 میلیآمپر است و به همین دلیل برای محافظت مستقیم از جان افراد در برابر برقگرفتگی مناسب نیست، بلکه برای جلوگیری از خطرات ناشی از آتشسوزی بهکار میرود.
نوع کلید: دو پل (1 فاز + 1 نول)
ولتاژ کاری: 220–240 ولت AC
فرکانس کاری: 50/60 هرتز
جریان نامی: 25 آمپر
حساسیت نشتی: 300 میلیآمپر
قدرت قطع اتصال کوتاه: 6 کیلوآمپر
ولتاژ عایقی: 440 ولت
ولتاژ ضربه: 4 کیلوولت
استاندارد ساخت: IEC 61008-1 و IEC 60529
با تشخیص نشت جریان، مدار را در کسری از ثانیه قطع کرده و از بروز صدمات جانی جلوگیری میکند. اساس عملکرد آن بر مقایسه جریان فاز و نول است؛ در صورت مشاهده اختلاف جریان (ناشی از نشت به زمین)، مدار فوراً قطع میشود. در مدارهای تکفاز، جریان رفت و برگشت باید برابر باشد و هرگونه اختلاف نشانه نشت جریان است که از طریق زمین به منبع بازمیگردد.
محافظ جان اشنایدر دستگاهی حفاظتی است که با تشخیص جریانهای نامطلوب و افزایش ناگهانی جریان، بهصورت خودکار مدار را قطع کرده و از شوک الکتریکی، آتشسوزی و آسیب به تجهیزات جلوگیری میکند.
ویژگیهای مهم آن شامل موارد زیر است:
قابلیت تنظیم جریان حداقل و حداکثر
تشخیص جریانهای ناخواسته و افزایش ناگهانی جریان
تنظیم زمان عملکرد
قابلیت اتصال به شبکههای ارتباطی RS485 و Modbus برای کنترل و مدیریت از راه دور
این دستگاه در سیستمهای قدرت، صنعتی و خانگی کاربرد گستردهای دارد. کلید محافظ جان با مقایسه جریان رفت و برگشت در فاز و نول، در صورت وجود اختلاف، مدار را قطع میکند؛ این اختلاف معمولاً ناشی از اتصال فاز به بدنه دستگاه است.
| کد فنی | A9R75225 |
| سری ساخت | Acti9 |
| نوع تغذیه | AC |
| رنج جریانی | 25 آمپر |
| تعداد پل | 2 پل |
| قدرت قطع | 6 کیلو آمپر |
| حساسیت | 300 میلی آمپر |
| ارتفاع | 85 میلی متر |
| عرض | 36 میلی متر |
| وزن | 0.21 کیلو گرم |
برای اطمینان از عملکرد کلید محافظ جان، چند روش ساده وجود دارد:
روش اول: دکمه تست داخلی
کلید دارای دکمه T است. با فشار دادن این دکمه، کلید باید مدار را قطع کند. اگر قطع نشد، کلید مشکل دارد.
روش دوم: استفاده از لامپ
یک لامپ 100 وات بین فاز خروجی و نول ورودی کلید وصل کنید. کلید باید جریان را قطع کند و لامپ خاموش شود.
روش سوم: دستگاه تستر RCD
ولوم جریان نشتی تستر را روی 30 میلیآمپر قرار دهید.
دو شاخه را به پریز وصل کنید و مطمئن شوید سیم زمین متصل است.
سه چراغ تستر روشن میشوند. با فشردن دکمه تست کلید، مدار باید قطع شود.
این روش دقیقترین تست است و برای استفاده حرفهای مناسب است.
محافظ جان معمولاً پس از کلید اصلی در تابلو کنتور نصب میشود. در ساختمانهای چند واحدی، این کلید در جعبه فیوز هر طبقه قرار میگیرد تا حفاظت کامل هر واحد فراهم شود.
نکات مهم نصب:
فاز و نول از یک طرف وارد و خروجی آنها به تابلو تقسیم متصل میشود.
در نصب چند کلید کنار هم، شینه نول هر مدار باید جدا باشد تا از عملکرد اشتباه جلوگیری شود.
کلیدهای اشنایدر با تکنولوژی ولتاژ مستقل حتی در صورت افت ولتاژ یا قطع نول، قادر به تشخیص جریان نشتی و قطع مدار هستند.
این روش نصب، حفاظت مطمئن سیمها و تجهیزات تا آخرین انشعاب را تضمین میکند
کلید محافظ جان اشنایدر شامل:
هسته مغناطیسی برای تشخیص جریان نشتی
رله حساس برای قطع مدار
رابط الکترونیکی برای تحلیل سیگنالها
توروئید برای اندازهگیری جریان نشتی و تأمین انرژی تریپ
این اجزا با هم امکان تشخیص سریع جریان نشتی و قطع مدار را فراهم میکنند.
• محافظ جان کلاس AC: جریان نشتی با شکل موج متناوب AC را تشخیص می دهد و به صورت دو پل و چهار پل قابل استفاده است.
• محافظ جان کلاس A: جریان نشتی با شکل موج متناوب AC و مستقیم DC پالسی را تشخیص می دهد و در انواع دو پل و چهار پل ارائه می شود.
• محافظ جان کلاس B: جریان نشتی با شکل موج متناوب AC تا فرکانس یک مگاهرتز و مستقیم DC را دارد. این گروه کلید نیز در انواع دو پل و چهار پل ارائه می شود.
کلید محافظ جان دارای سه سیمپیچ روی یک هسته آهنی است. جریان ورودی و خروجی در سیمپیچهای اولیه و ثانویه مقایسه میشود. در صورت نشتی جریان، تعادل به هم میخورد و سیمپیچ سوم ولتاژی القا میکند که رله مدار را قطع میکند.
اصل کار: مقایسه جریان ورودی و خروجی و قطع مدار در صورت اختلاف بیش از حساسیت کلید.
