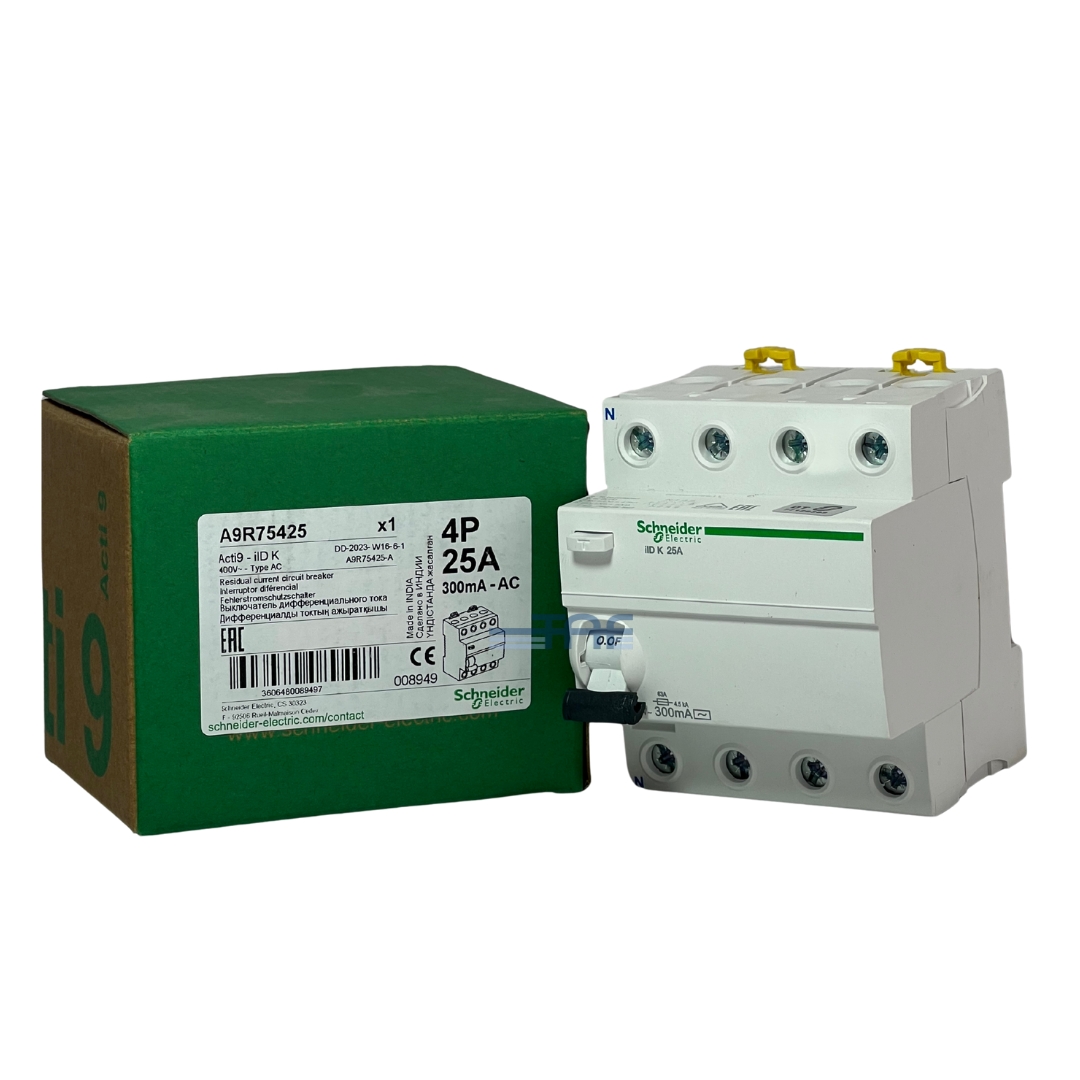

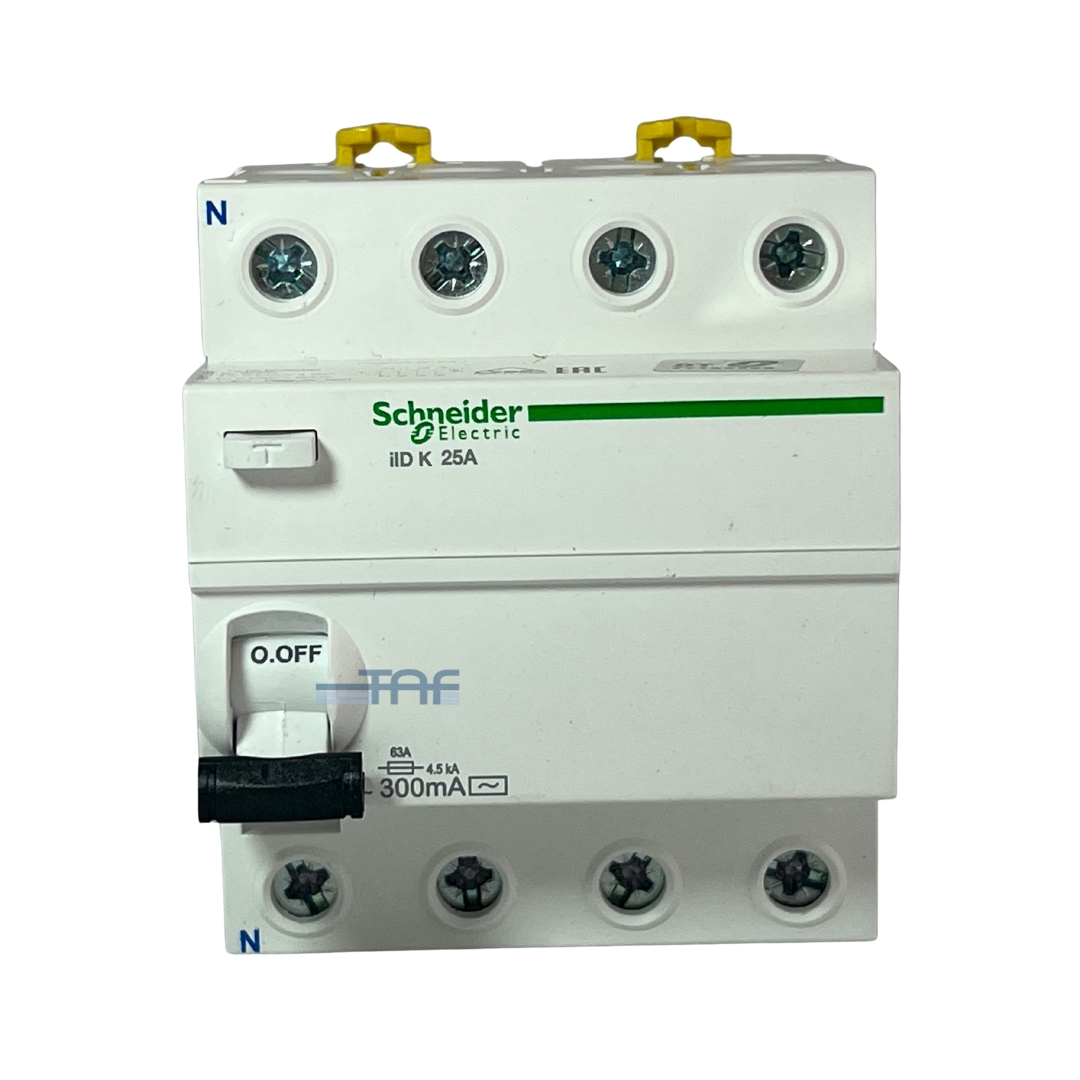

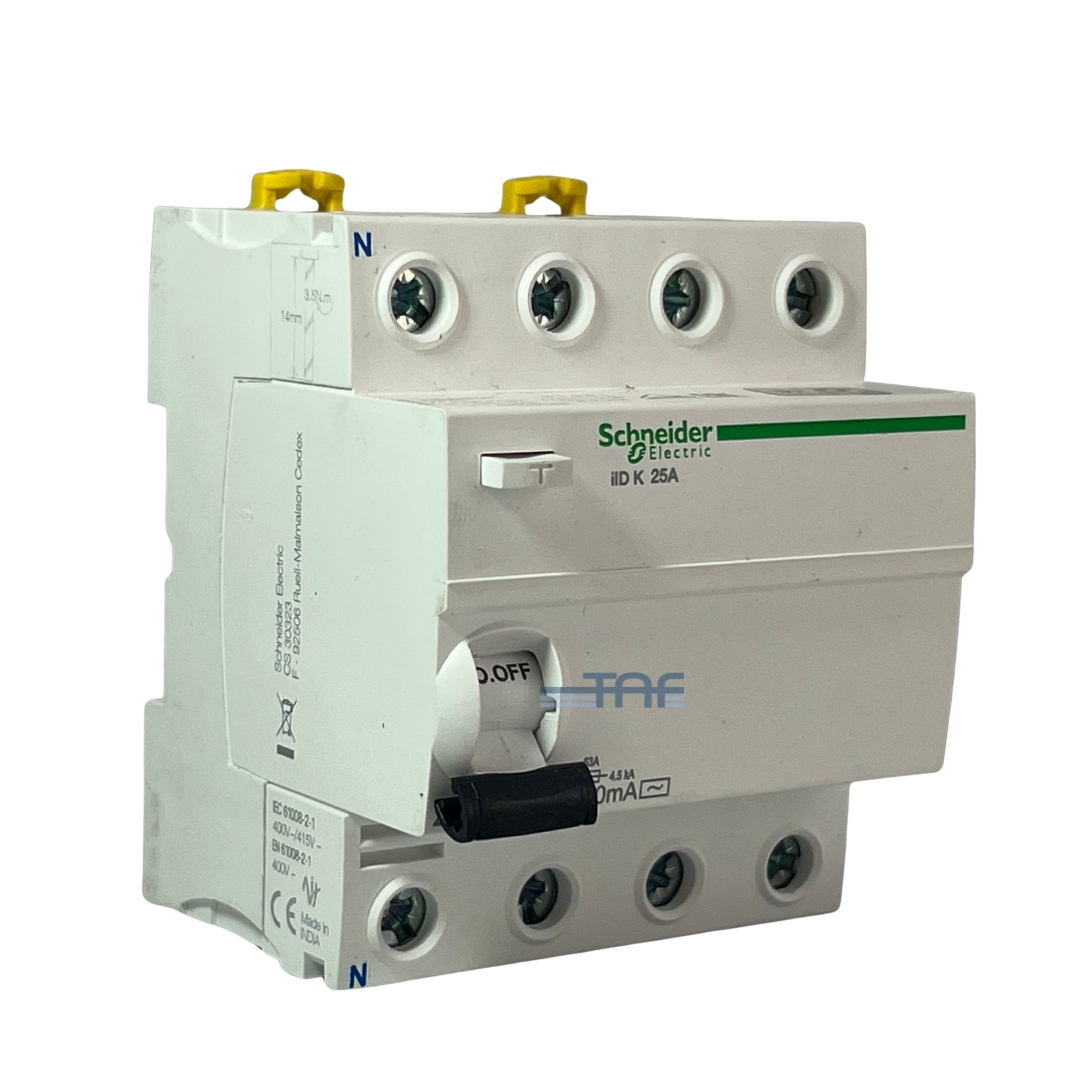

کلید محافظ جان اشنایدر مدل A9R75425 از سری Acti 9 IID K، یک کلید چهار پل (سهفاز) با جریان نامی 25 آمپر و حساسیت 300 میلیآمپر است. این کلید برای حفاظت مدارهای سهفاز در برابر جریانهای نشتی طراحی شده و بهویژه برای کاربردهای صنعتی و شبکههای فشار ضعیف مناسب است.
کلیدهای سری ILD برای تشخیص جریانهای باقیمانده یا نشتی طراحی شدهاند. حساسیت 300 میلیآمپر این کلید باعث میشود که جریانهای کوچک ناشی از برقگرفتگی (که معمولاً تا 30 میلیآمپر خطرناک هستند) شناسایی نشوند، بنابراین این مدل بیشتر برای جلوگیری از آتشسوزی و محافظت تجهیزات در برابر جریانهای نشت بالا استفاده میشود و برای حفاظت مستقیم از جان افراد مناسب نیست.
نوع کلید: چهار پل (3 فاز + نول)
ولتاژ کاری: 380–415 ولت AC
فرکانس کاری: 50/60 هرتز
جریان نامی: 25 آمپر
حساسیت نشتی: 300 میلیآمپر
قدرت قطع اتصال کوتاه: 6 کیلو آمپر
ولتاژ عایقی: 440 ولت
استاندارد ساخت: IEC 61008-1 و IEC 60529
درجه حفاظت: IP20 برای کلید، IP40 برای محفظه مدولار
دمای کاری: 5– تا 60+ درجه سانتیگراد
با تشخیص نشت جریان، مدار را در کسری از ثانیه قطع کرده و از بروز صدمات جانی جلوگیری میکند. اساس عملکرد آن بر مقایسه جریان فاز و نول است؛ در صورت مشاهده اختلاف جریان (ناشی از نشت به زمین)، مدار فوراً قطع میشود. در مدارهای تکفاز، جریان رفت و برگشت باید برابر باشد و هرگونه اختلاف نشانه نشت جریان است که از طریق زمین به منبع بازمیگردد.
محافظ جان اشنایدر دستگاهی حفاظتی است که با تشخیص جریانهای نامطلوب و افزایش ناگهانی جریان، بهصورت خودکار مدار را قطع کرده و از شوک الکتریکی، آتشسوزی و آسیب به تجهیزات جلوگیری میکند.
ویژگیهای مهم آن شامل موارد زیر است:
قابلیت تنظیم جریان حداقل و حداکثر
تشخیص جریانهای ناخواسته و افزایش ناگهانی جریان
تنظیم زمان عملکرد
قابلیت اتصال به شبکههای ارتباطی RS485 و Modbus برای کنترل و مدیریت از راه دور
این دستگاه در سیستمهای قدرت، صنعتی و خانگی کاربرد گستردهای دارد. کلید محافظ جان با مقایسه جریان رفت و برگشت در فاز و نول، در صورت وجود اختلاف، مدار را قطع میکند؛ این اختلاف معمولاً ناشی از اتصال فاز به بدنه دستگاه است.
| کد فنی | A9R75225 |
| سری ساخت | Acti9 |
| نوع تغذیه | AC |
| رنج جریانی | 25 آمپر |
| تعداد پل | 4 پل |
| قدرت قطع | 6 کیلو آمپر |
| حساسیت | 300 میلی آمپر |
| ارتفاع | 85 میلی متر |
| عرض | 72 میلی متر |
| وزن | 0.37 کیلو گرم |
برای اطمینان از عملکرد کلید محافظ جان، چند روش ساده وجود دارد:
روش اول: دکمه تست داخلی
کلید دارای دکمه T است. با فشار دادن این دکمه، کلید باید مدار را قطع کند. اگر قطع نشد، کلید مشکل دارد.
روش دوم: استفاده از لامپ
یک لامپ 100 وات بین فاز خروجی و نول ورودی کلید وصل کنید. کلید باید جریان را قطع کند و لامپ خاموش شود.
روش سوم: دستگاه تستر RCD
ولوم جریان نشتی تستر را روی 30 میلیآمپر قرار دهید.
دو شاخه را به پریز وصل کنید و مطمئن شوید سیم زمین متصل است.
سه چراغ تستر روشن میشوند. با فشردن دکمه تست کلید، مدار باید قطع شود.
این روش دقیقترین تست است و برای استفاده حرفهای مناسب است.
محافظ جان معمولاً پس از کلید اصلی در تابلو کنتور نصب میشود. در ساختمانهای چند واحدی، این کلید در جعبه فیوز هر طبقه قرار میگیرد تا حفاظت کامل هر واحد فراهم شود.
نکات مهم نصب:
فاز و نول از یک طرف وارد و خروجی آنها به تابلو تقسیم متصل میشود.
در نصب چند کلید کنار هم، شینه نول هر مدار باید جدا باشد تا از عملکرد اشتباه جلوگیری شود.
کلیدهای اشنایدر با تکنولوژی ولتاژ مستقل حتی در صورت افت ولتاژ یا قطع نول، قادر به تشخیص جریان نشتی و قطع مدار هستند.
این روش نصب، حفاظت مطمئن سیمها و تجهیزات تا آخرین انشعاب را تضمین میکند
کلید محافظ جان اشنایدر شامل:
هسته مغناطیسی برای تشخیص جریان نشتی
رله حساس برای قطع مدار
رابط الکترونیکی برای تحلیل سیگنالها
توروئید برای اندازهگیری جریان نشتی و تأمین انرژی تریپ
این اجزا با هم امکان تشخیص سریع جریان نشتی و قطع مدار را فراهم میکنند.
• محافظ جان کلاس AC: جریان نشتی با شکل موج متناوب AC را تشخیص می دهد و به صورت دو پل و چهار پل قابل استفاده است.
• محافظ جان کلاس A: جریان نشتی با شکل موج متناوب AC و مستقیم DC پالسی را تشخیص می دهد و در انواع دو پل و چهار پل ارائه می شود.
• محافظ جان کلاس B: جریان نشتی با شکل موج متناوب AC تا فرکانس یک مگاهرتز و مستقیم DC را دارد. این گروه کلید نیز در انواع دو پل و چهار پل ارائه می شود.
کلید محافظ جان دارای سه سیمپیچ روی یک هسته آهنی است. جریان ورودی و خروجی در سیمپیچهای اولیه و ثانویه مقایسه میشود. در صورت نشتی جریان، تعادل به هم میخورد و سیمپیچ سوم ولتاژی القا میکند که رله مدار را قطع میکند.
اصل کار: مقایسه جریان ورودی و خروجی و قطع مدار در صورت اختلاف بیش از حساسیت کلید.
