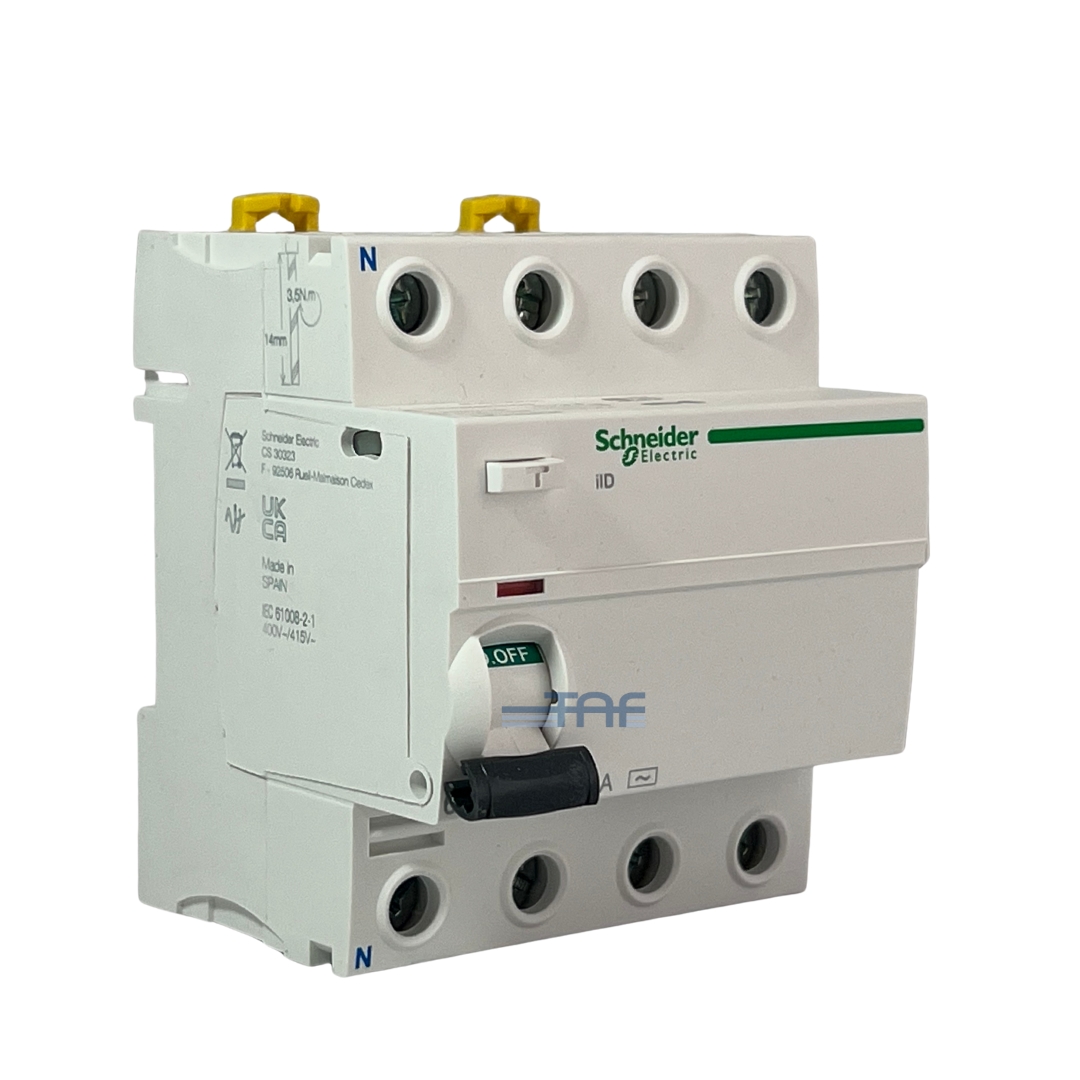

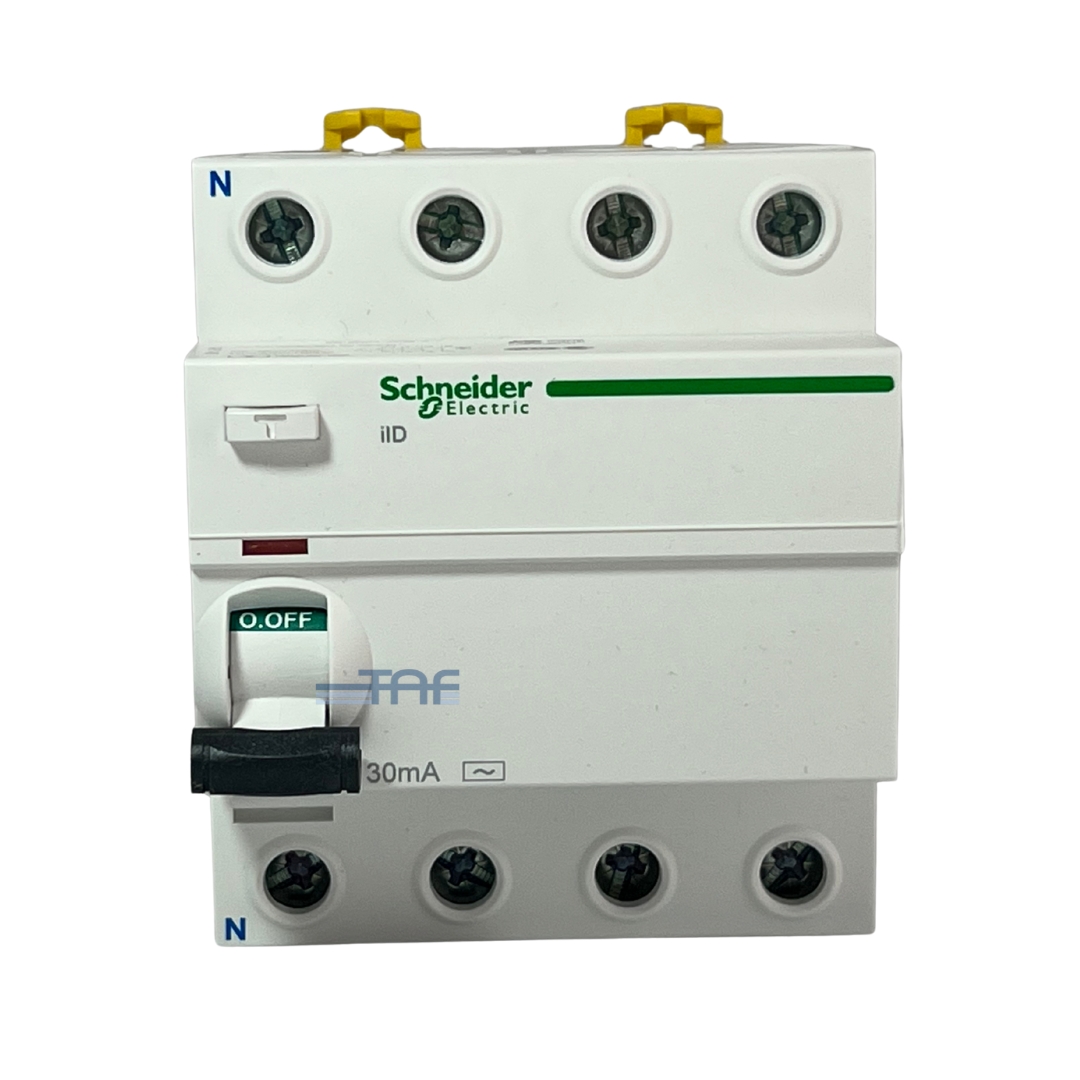

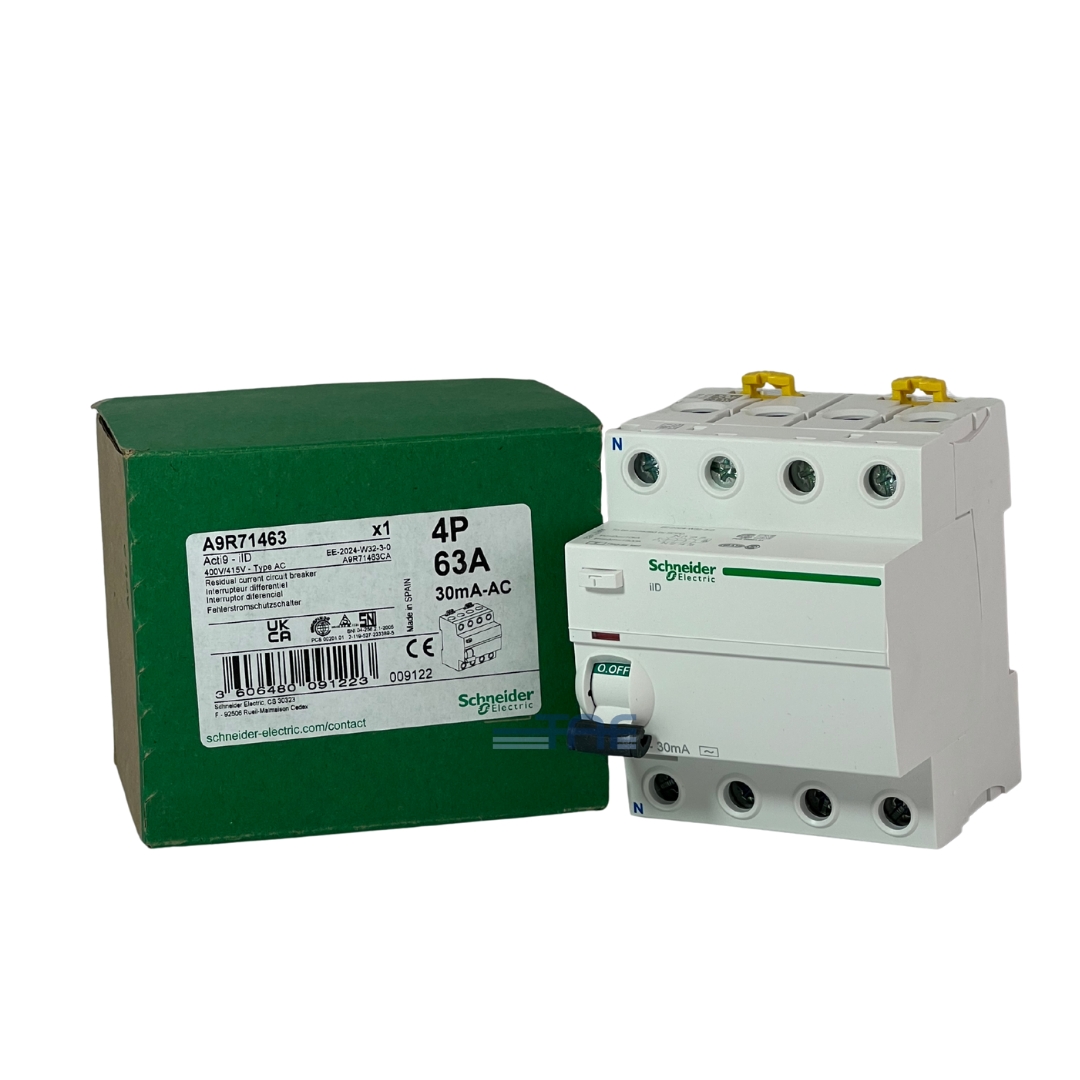

کلید محافظ جان سری Acti 9 اشنایدر الکتریک با کد فنی A9R71463 یک کلید چهار پل (3 فاز + نول) از نوع RCCB است که برای حفاظت از جان افراد و ایمنی تأسیسات الکتریکی در برابر خطرات ناشی از نشتی جریان طراحی شده است. این کلید قابلیت تشخیص جریانهای نشتی با شکل موج متناوب AC (Type AC) را داشته و در صورت عبور جریان نشتی بیش از مقدار مجاز، مدار را در کوتاهترین زمان ممکن قطع میکند.
جریان نامی این محافظ جان 63 آمپر و میزان حساسیت آن به جریان نشتی 30 میلیآمپر است. این سطح از حساسیت، استاندارد حفاظت جانی محسوب میشود و امکان جلوگیری از برقگرفتگی در شرایط تماس غیرمستقیم با بدنه تجهیزات برقی را فراهم میسازد. به محض آنکه مقدار جریان نشتی از این حد تجاوز کند، کلید بهصورت خودکار عمل کرده و جریان ورودی مدار را قطع مینماید.
محدوده عملکرد و مشخصات الکتریکی
کلید A9R71463 برای شبکههای سه فاز طراحی شده و مشخصات اصلی آن به شرح زیر است:
جریان نامی: 63 آمپر
تعداد پل: 4 پل (سه فاز + نول)
حساسیت نشتی: 30 میلیآمپر
نوع جریان نشتی: AC
ولتاژ نامی: 380 تا 415 ولت AC
فرکانس کاری: 50/60 هرتز
قدرت قطع مشروط: 10 کیلوآمپر
استاندارد ساخت: IEC 61008-1
نصب: روی ریل استاندارد DIN
با تشخیص نشت جریان، مدار را در کسری از ثانیه قطع کرده و از بروز صدمات جانی جلوگیری میکند. اساس عملکرد آن بر مقایسه جریان فاز و نول است؛ در صورت مشاهده اختلاف جریان (ناشی از نشت به زمین)، مدار فوراً قطع میشود. در مدارهای تکفاز، جریان رفت و برگشت باید برابر باشد و هرگونه اختلاف نشانه نشت جریان است که از طریق زمین به منبع بازمیگردد.
محافظ جان اشنایدر دستگاهی حفاظتی است که با تشخیص جریانهای نامطلوب و افزایش ناگهانی جریان، بهصورت خودکار مدار را قطع کرده و از شوک الکتریکی، آتشسوزی و آسیب به تجهیزات جلوگیری میکند.
ویژگیهای مهم آن شامل موارد زیر است:
قابلیت تنظیم جریان حداقل و حداکثر
تشخیص جریانهای ناخواسته و افزایش ناگهانی جریان
تنظیم زمان عملکرد
قابلیت اتصال به شبکههای ارتباطی RS485 و Modbus برای کنترل و مدیریت از راه دور
این دستگاه در سیستمهای قدرت، صنعتی و خانگی کاربرد گستردهای دارد. کلید محافظ جان با مقایسه جریان رفت و برگشت در فاز و نول، در صورت وجود اختلاف، مدار را قطع میکند؛ این اختلاف معمولاً ناشی از اتصال فاز به بدنه دستگاه است.
| کد فنی | A9R71463 |
| سری ساخت | Acti9 |
| نوع تغذیه | AC |
| رنج جریانی | 63 آمپر |
| تعداد پل | 4 پل |
| قدرت قطع | 10 کیلو آمپر |
| حساسیت | 30 میلی آمپر |
| ارتفاع | 91 میلی متر |
| عرض | 72 میلی متر |
| وزن | 0.37 کیلو گرم |
برای اطمینان از عملکرد کلید محافظ جان، چند روش ساده وجود دارد:
روش اول: دکمه تست داخلی
کلید دارای دکمه T است. با فشار دادن این دکمه، کلید باید مدار را قطع کند. اگر قطع نشد، کلید مشکل دارد.
روش دوم: استفاده از لامپ
یک لامپ 100 وات بین فاز خروجی و نول ورودی کلید وصل کنید. کلید باید جریان را قطع کند و لامپ خاموش شود.
روش سوم: دستگاه تستر RCD
ولوم جریان نشتی تستر را روی 30 میلیآمپر قرار دهید.
دو شاخه را به پریز وصل کنید و مطمئن شوید سیم زمین متصل است.
سه چراغ تستر روشن میشوند. با فشردن دکمه تست کلید، مدار باید قطع شود.
این روش دقیقترین تست است و برای استفاده حرفهای مناسب است.
محافظ جان معمولاً پس از کلید اصلی در تابلو کنتور نصب میشود. در ساختمانهای چند واحدی، این کلید در جعبه فیوز هر طبقه قرار میگیرد تا حفاظت کامل هر واحد فراهم شود.
نکات مهم نصب:
فاز و نول از یک طرف وارد و خروجی آنها به تابلو تقسیم متصل میشود.
در نصب چند کلید کنار هم، شینه نول هر مدار باید جدا باشد تا از عملکرد اشتباه جلوگیری شود.
کلیدهای اشنایدر با تکنولوژی ولتاژ مستقل حتی در صورت افت ولتاژ یا قطع نول، قادر به تشخیص جریان نشتی و قطع مدار هستند.
این روش نصب، حفاظت مطمئن سیمها و تجهیزات تا آخرین انشعاب را تضمین میکند
کلید محافظ جان اشنایدر شامل:
هسته مغناطیسی برای تشخیص جریان نشتی
رله حساس برای قطع مدار
رابط الکترونیکی برای تحلیل سیگنالها
توروئید برای اندازهگیری جریان نشتی و تأمین انرژی تریپ
این اجزا با هم امکان تشخیص سریع جریان نشتی و قطع مدار را فراهم میکنند.
• محافظ جان کلاس AC: جریان نشتی با شکل موج متناوب AC را تشخیص می دهد و به صورت دو پل و چهار پل قابل استفاده است.
• محافظ جان کلاس A: جریان نشتی با شکل موج متناوب AC و مستقیم DC پالسی را تشخیص می دهد و در انواع دو پل و چهار پل ارائه می شود.
• محافظ جان کلاس B: جریان نشتی با شکل موج متناوب AC تا فرکانس یک مگاهرتز و مستقیم DC را دارد. این گروه کلید نیز در انواع دو پل و چهار پل ارائه می شود.
کلید محافظ جان دارای سه سیمپیچ روی یک هسته آهنی است. جریان ورودی و خروجی در سیمپیچهای اولیه و ثانویه مقایسه میشود. در صورت نشتی جریان، تعادل به هم میخورد و سیمپیچ سوم ولتاژی القا میکند که رله مدار را قطع میکند.
اصل کار: مقایسه جریان ورودی و خروجی و قطع مدار در صورت اختلاف بیش از حساسیت کلید.
