کلید مینیاتوری 1 پل 25 آمپر اشنایدر

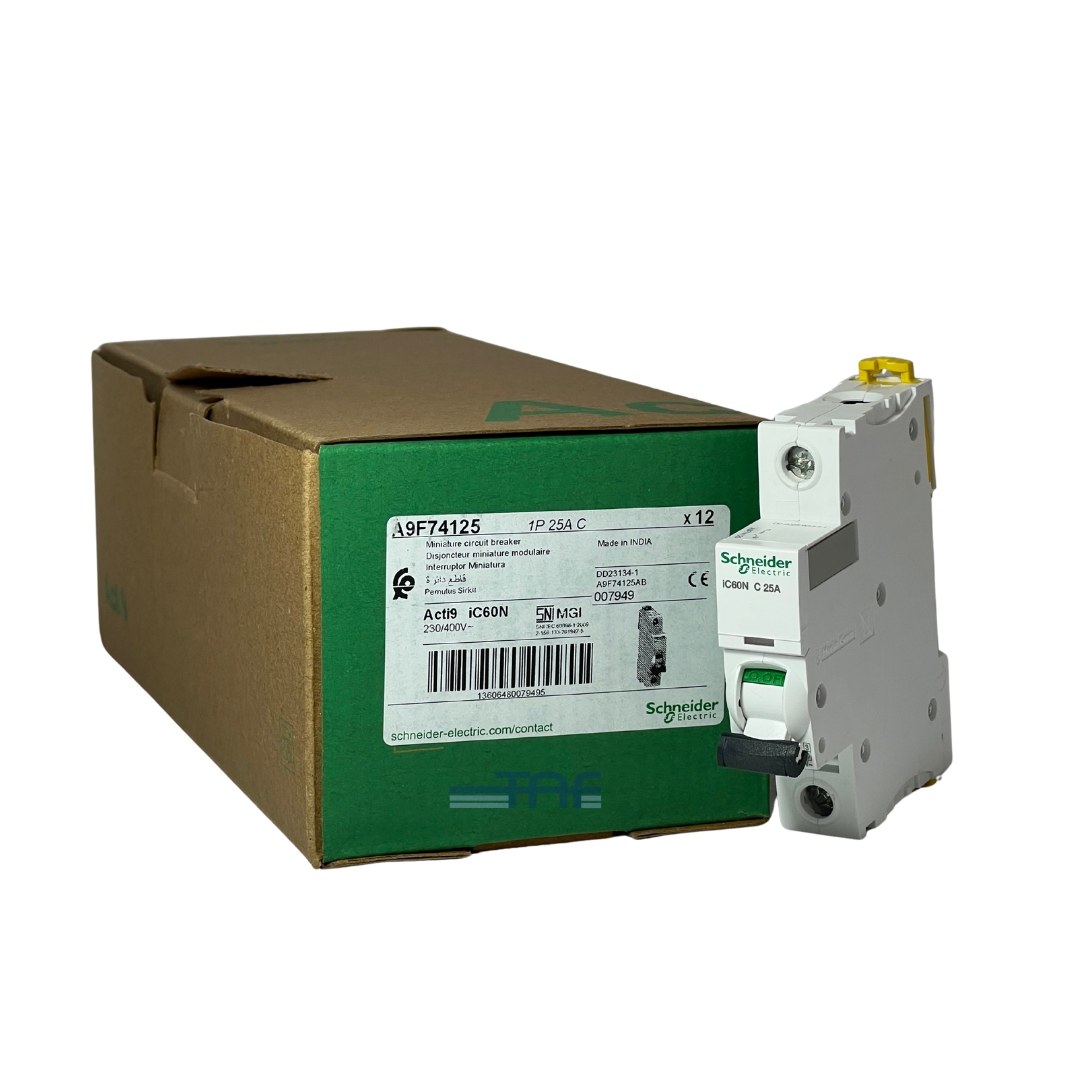

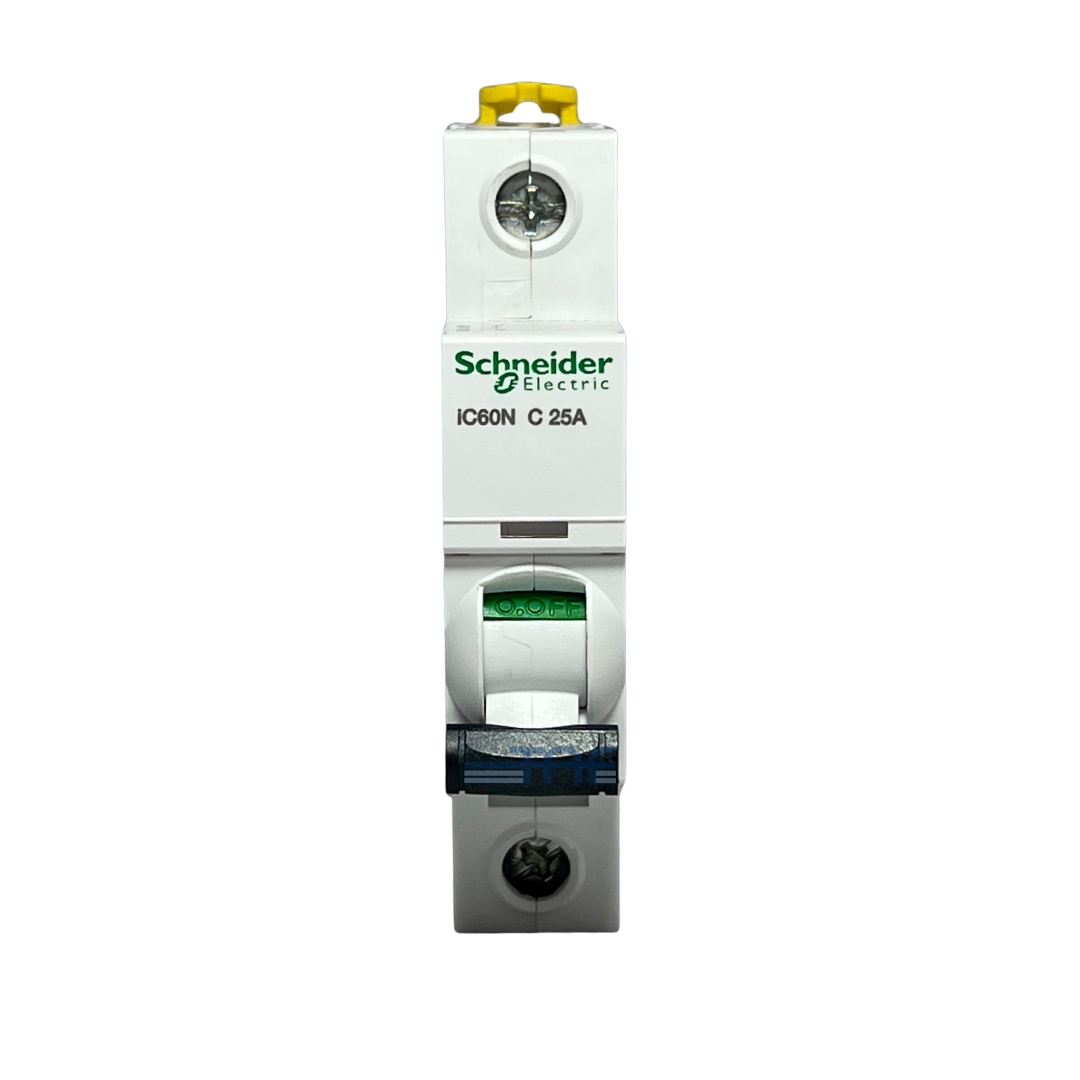

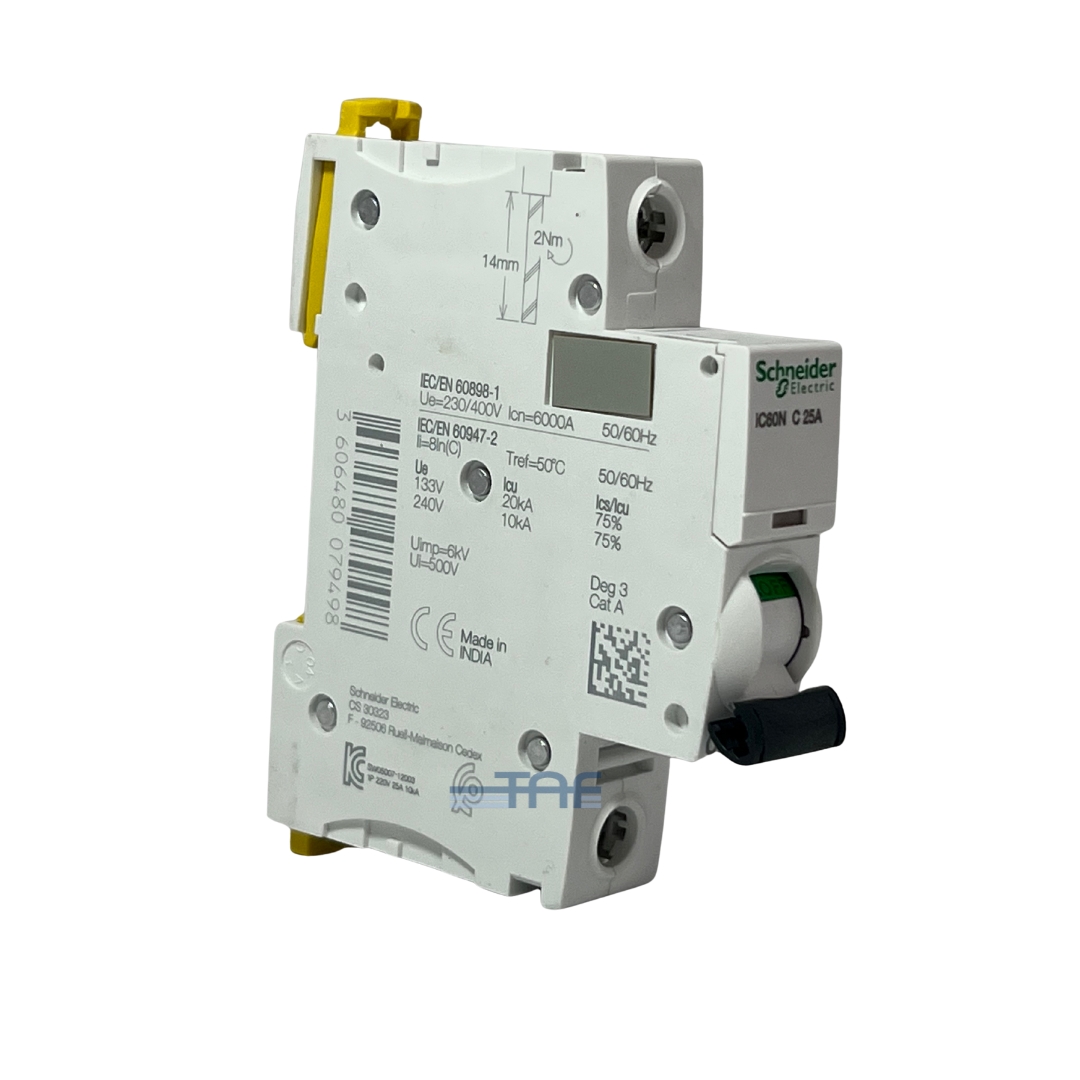

کلید مینیاتوری اشنایدر مدل A9F74125 یک قطع‌کننده مینیاتوری تک‌پل است که برای حفاظت مدارهای تک‌فاز طراحی شده و در صنعت با نام کوتاه IC60N شناخته می‌شود. این کلید در رده حفاظتی Acti9 قرار دارد.

این کلید برای کاربرد در ولتاژهای پایین طراحی شده و حفاظت لازم در برابر اتصال کوتاه و اضافه‌بار را فراهم می‌کند. به‌دلیل عملکرد قابل اعتماد و ایمنی بالا، می‌توان از آن در محیط‌های خانگی، تجاری، اداری و صنعتی کوچک در سطح توزیع استفاده کرد. A9F74125 از نوع تیپ C و کندکار است، بنابراین برای حفاظت از بارها و مدارهای حساس در سیستم‌های خانگی و صنعتی مناسب است.

با توجه به قابلیت استفاده در شبکه DC، این کلید برای حفاظت مدارهای سیستم‌های برق مستقیم، از جمله انرژی‌های تجدیدپذیر، ماشین‌آلات، اتوماسیون صنعتی و سیستم‌های کنترل نیز کاربرد دارد.

کلید A9F74125 از نوع بریکر حرارتی-مغناطیسی است؛ این بدان معناست که حفاظت در برابر اضافه‌بار با مکانیزم حرارتی و حفاظت در برابر اتصال کوتاه با مکانیزم مغناطیسی انجام می‌شود. خاصیت مغناطیسی امکان قطع سریع مدار در جریان‌های اتصال کوتاه شدید را فراهم می‌کند و اضافه‌بار توسط مکانیزم حرارتی قطع می‌شود.

این کلید در محدوده ولتاژ 220 تا 240 ولت AC با فرکانس 50/60 هرتز قابل استفاده است و می‌توان آن را در ولتاژهای پایین‌تر در شبکه‌های AC و DC نیز به‌کار برد. ولتاژ عایق نامی آن 500 ولت است، به این معنی که تا این مقدار، شکست عایقی رخ نمی‌دهد، و قابلیت تحمل ولتاژ ضربه نامی آن تا 6 کیلوولت می‌باشد. جریان نامی این کلید 25 آمپر است.

قدرت قطع کلید با دو پارامتر مشخص می‌شود:

Ics (قدرت قطع عملیاتی): جریان اتصال کوتاهی که کلید می‌تواند چندین بار بدون آسیب در ولتاژ مشخص قطع کند.

Icu (قدرت قطع نهایی): جریان اتصال کوتاهی که کلید تنها یک بار قادر به قطع آن است و پس از آن دیگر قابل استفاده نخواهد بود.

برای کلید A9F74125، قدرت قطع عملیاتی (Ics) در ولتاژ AC از 12 تا 240 ولت بین 27 تا 6 کیلوآمپر متغیر است و در ولتاژ نامی 220 تا 240 ولت برابر 6 کیلوآمپر می‌باشد. در ولتاژ DC، Ics بین 12 تا 72 ولت از 15 تا 10 کیلوآمپر است.

قدرت قطع نهایی (Icu) در ولتاژ AC بین 12 تا 230 ولت از 36 تا 6 کیلوآمپر و در ولتاژ DC بین 12 تا 72 ولت از 15 تا 10 کیلوآمپر متغیر است.

محدوده دمای عملیاتی این کلید بین -35 تا +70 درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین -40 تا +85 درجه سانتی‌گراد تعیین شده است.

کلید مینیاتوری A9F74125 از نظر دوام الکتریکی تا 10 هزار سیکل و از نظر مکانیکی تا 20 هزار سیکل قطع و وصل قابل استفاده است، به این معنی که در این تعداد دفعات، عملکرد کلید بدون آسیب ادامه خواهد داشت.

کلید مینیاتوری اشنایدر

کلیدهای مینیاتوری اشنایدر الکتریک (Schneider Electric) از محصولات برتر در زمینه تجهیزات حفاظتی الکتریکی به شمار می‌روند. این کلیدها دارای ویژگی‌هایی مانند قابلیت تنظیم جریان و خاموش شدن خودکار در شرایط غیرعادی هستند.

کلید مینیاتوری (Miniature Circuit Breaker) یا به اختصار MCB، یک دستگاه حفاظتی الکتریکی است که در مدارهای برق نصب می‌شود تا در صورت بروز شرایط خطرناک مانند افزایش جریان یا اتصال کوتاه، از تجهیزات الکتریکی و ایمنی کاربران محافظت کند.
این کلیدها از اجزای الکترومکانیکی ساخته شده‌اند و وظیفه دارند مدارهای برقی را در برابر خطرات ناشی از بالا رفتن جریان محافظت کنند. به همین دلیل، در مدارهای خانگی، تجاری و صنعتی کاربرد گسترده‌ای دارند.
از دیگر ویژگی‌های کلیدهای مینیاتوری اشنایدر می‌توان به سازگاری بالا با انواع مدارهای الکتریکی، نصب و راه‌اندازی آسان، و قابلیت تعویض سریع در صورت نیاز اشاره کرد. به طور کلی، کلیدهای مینیاتوری اشنایدر به دلیل کیفیت بالا، عملکرد قابل اطمینان و ویژگی‌های فنی متنوع، از محبوب‌ترین گزینه‌ها در حوزه حفاظت مدارهای برقی هستند.
