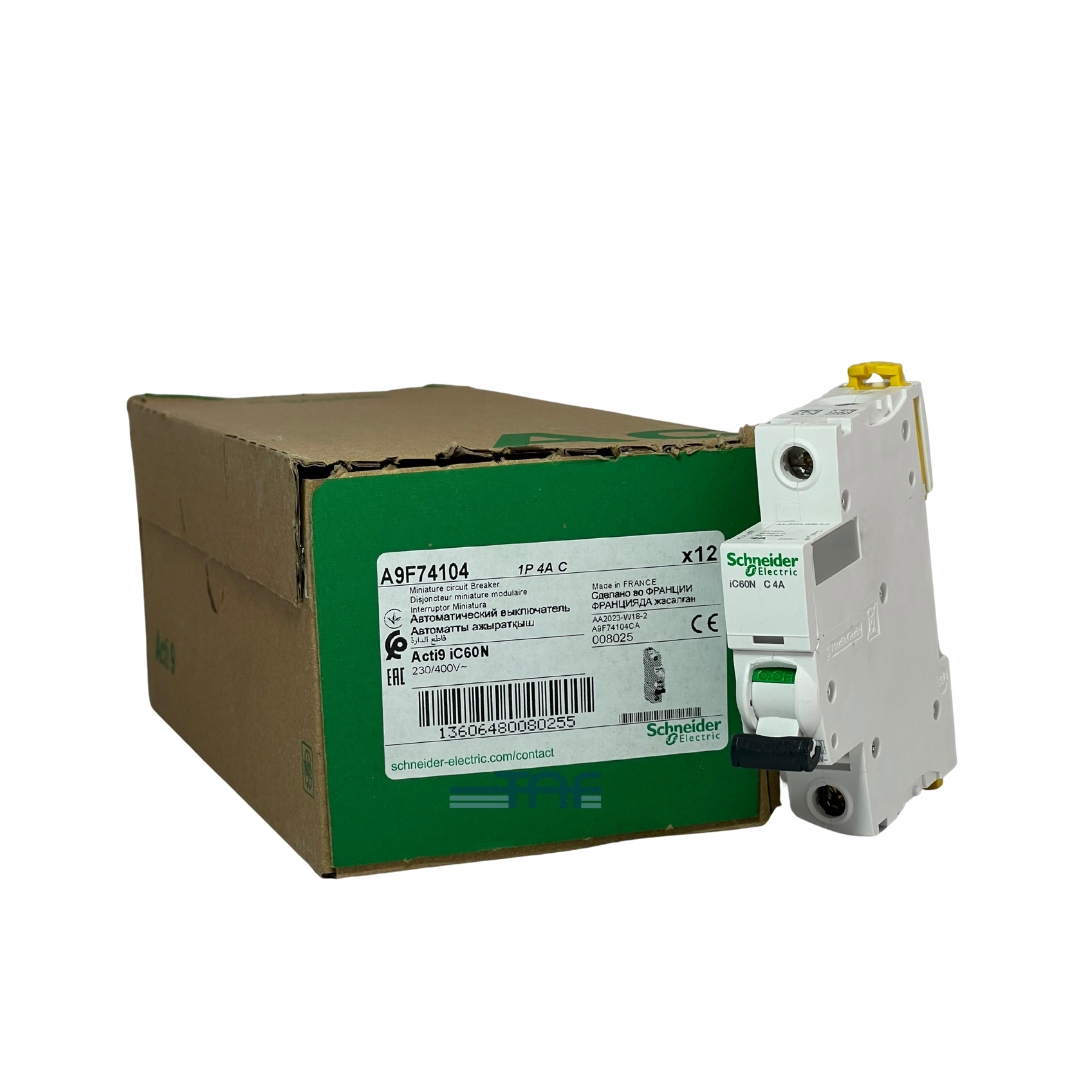

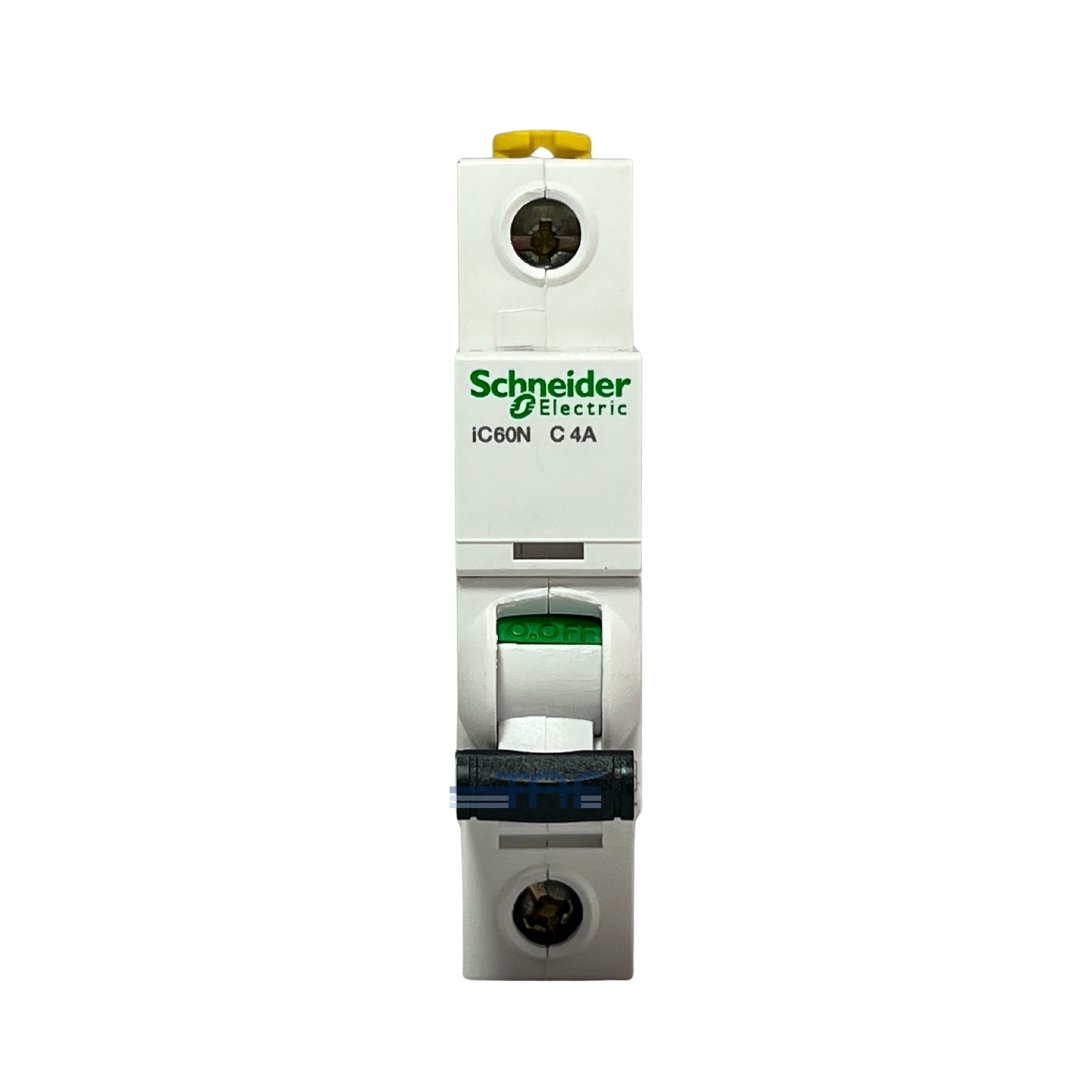

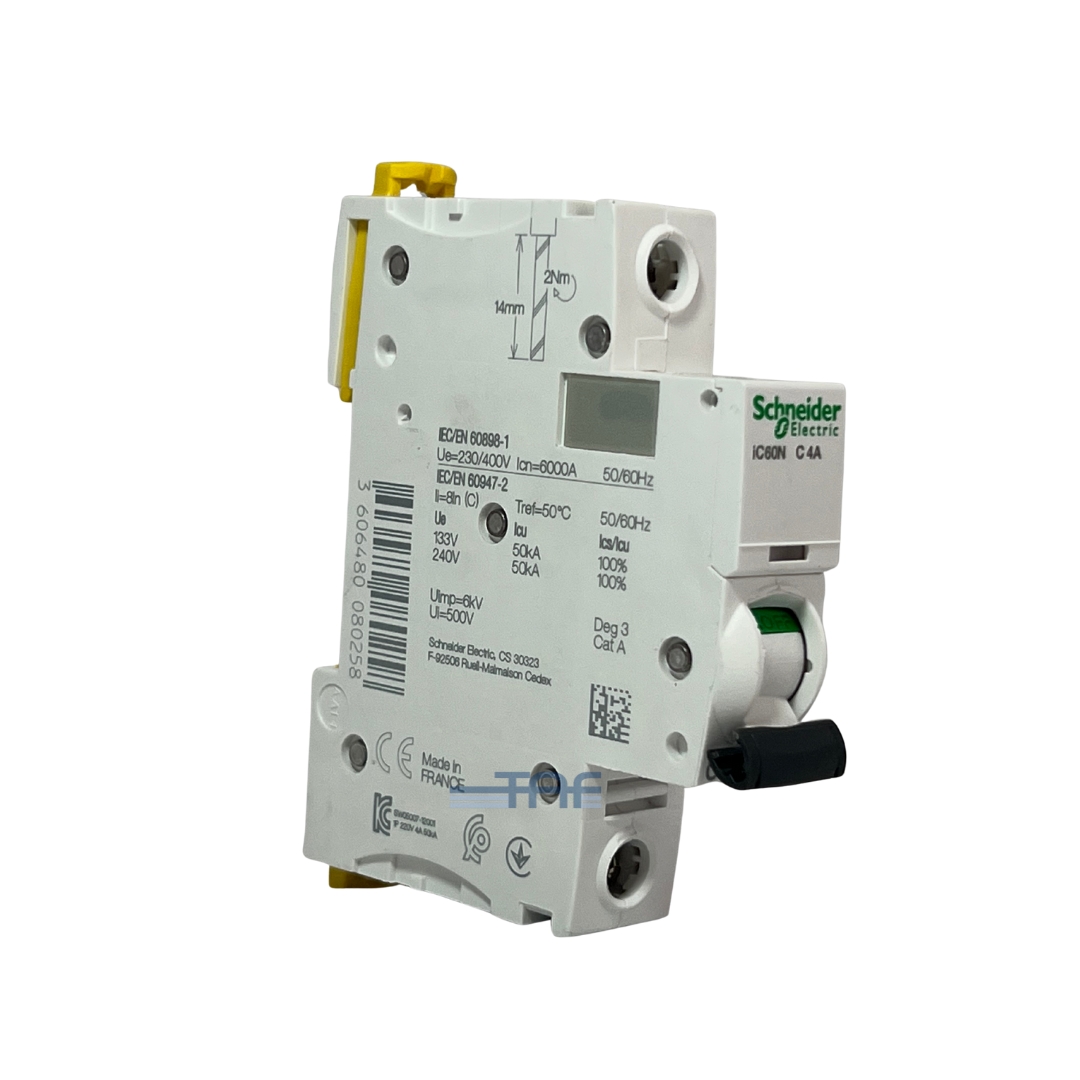

کلید مینیاتوری اشنایدر مدل A9F74104 یک تجهیز الکترومغناطیسی است که در محفظهای عایق قرار دارد تا عایقبندی و حفاظت مکانیکی لازم را فراهم کند.
قدرت قطع اتصال کوتاه:
در کلیدهای مینیاتوری، دو پارامتر برای قدرت قطع تعریف میشود:
Ics (قدرت قطع عملیاتی): بیشترین جریان اتصال کوتاهی که کلید میتواند چندین بار بدون آسیب جدی در ولتاژ مشخص قطع کند.
Icu (قدرت قطع نهایی): بیشترین جریان اتصال کوتاهی که کلید فقط یکبار قادر به قطع آن است و پس از آن دیگر قابل استفاده نخواهد بود.
در مدل A9F74104، مقادیر این پارامترها به شرح زیر است:
در ولتاژ ۱۲ تا ۲۴۰ ولت AC، مقدار Ics بین ۵۰ تا ۶ کیلوآمپر متغیر است.
در ولتاژ ۱۲ تا ۷۲ ولت DC، مقدار Ics بین ۱۵ تا ۱۰ کیلوآمپر میباشد.
مقدار Icu نیز در بازه ۱۲ تا ۲۳۰ ولت AC بین ۵۰ تا ۶ کیلوآمپر و در ولتاژ DC بین ۱۵ تا ۱۰ کیلوآمپر است.
بهصورت استاندارد، قدرت قطع نهایی در ولتاژ نامی ۲۳۰ ولت AC برابر با ۶ کیلوآمپر در نظر گرفته میشود.
درجه حفاظت و شرایط محیطی:
درجه حفاظت بدنه: IP20 (مقاوم در برابر نفوذ اجسام جامد بزرگتر از ۱۲ میلیمتر، بدون حفاظت در برابر آب).
دمای کاری: از °C -35 تا +70
دمای مجاز برای نگهداری: از °C -40 تا +85
طول عمر کلید:
طول عمر الکتریکی: تا ۱۰٬۰۰۰ سیکل قطع و وصل در شرایط نامی
طول عمر مکانیکی: تا ۲۰٬۰۰۰ سیکل عملکرد
کلیدهای مینیاتوری اشنایدر الکتریک (Schneider Electric) از محصولات برتر در زمینه تجهیزات حفاظتی الکتریکی به شمار میروند. این کلیدها دارای ویژگیهایی مانند قابلیت تنظیم جریان و خاموش شدن خودکار در شرایط غیرعادی هستند.
کلید مینیاتوری (Miniature Circuit Breaker) یا به اختصار MCB، یک دستگاه حفاظتی الکتریکی است که در مدارهای برق نصب میشود تا در صورت بروز شرایط خطرناک مانند افزایش جریان یا اتصال کوتاه، از تجهیزات الکتریکی و ایمنی کاربران محافظت کند.
این کلیدها از اجزای الکترومکانیکی ساخته شدهاند و وظیفه دارند مدارهای برقی را در برابر خطرات ناشی از بالا رفتن جریان محافظت کنند. به همین دلیل، در مدارهای خانگی، تجاری و صنعتی کاربرد گستردهای دارند.
از دیگر ویژگیهای کلیدهای مینیاتوری اشنایدر میتوان به سازگاری بالا با انواع مدارهای الکتریکی، نصب و راهاندازی آسان، و قابلیت تعویض سریع در صورت نیاز اشاره کرد. به طور کلی، کلیدهای مینیاتوری اشنایدر به دلیل کیفیت بالا، عملکرد قابل اطمینان و ویژگیهای فنی متنوع، از محبوبترین گزینهها در حوزه حفاظت مدارهای برقی هستند.
| کد فنی | A9F74104 |
| سری ساخت | Acti9 |
| رنج جریانی | 4 آمپر |
| تعداد پل | 1 پل |
| منحنی قطع | C curve |
| نوع تغذیه | AC/DC |
| نوع حفاظت | حرارتی - مغناطیسی |
| قدرت قطع | 6 کیلوآمپر در 230 ولت 10ACکیلوآمپر در ولتاژ های زیر 72 ولت DC |
| ارتفاع | 85 میلی متر |
| عرض | 18 میلی متر |
| وزن | 0.125 کیلو گرم |
آن عدد، بیشترین جریان کوتاهمدتی است که کلید میتواند با ایمنی قطع کند — یعنی اگر برای مدت خیلی کوتاهی (کمتر از یک ثانیه) جریان به آن مقدار برسد، کلید قادر است مدار را قطع کند. این عدد را «قدرت قطع نهایی» یا Icn میگویند. مثلاً سری C60N اشنایدر قدرت قطع ۶۰۰۰ آمپر (۶ کیلوآمپر) دارد. بعد از قطع جریانهای اینچنینی معمولاً باید کلید را بررسی یا تعویض کرد.
فیوز مینیاتوری اشنایدر وسیلهای کوچک اما بسیار کاربردی است که برای محافظت از مدارهای برق در برابر خطراتی مثل اضافهجریان و اتصال کوتاه استفاده میشود.
درون کلید مینیاتوری دو بخش اصلی وجود دارد: رله حرارتی و رله مغناطیسی.
قاب یا تابلو مینیاتوری یکی از اجزای ضروری در نصب کلیدهای مینیاتوری است که تمام خطوط خروجی مصرفکنندهها در آن متمرکز میشوند. این تابلوها در انواع توکار و روکار، برای مصارف تکفاز و سهفاز تولید میشوند و در واحدهای مسکونی، تجاری و صنعتی کاربرد دارند.
در کاتالوگ کلیدهای مینیاتوری اشنایدر، درجه حفاظت ترمینالها و پیچها IP20 ذکر شده است. این یعنی کلید در برابر نفوذ اجسام جامد بزرگتر از ۱۲ میلیمتر و تماس تصادفی اشیای بلندتر از ۸۰ میلیمتر محافظت دارد، اما مقاومتی در برابر رطوبت یا نفوذ آب ندارد.
