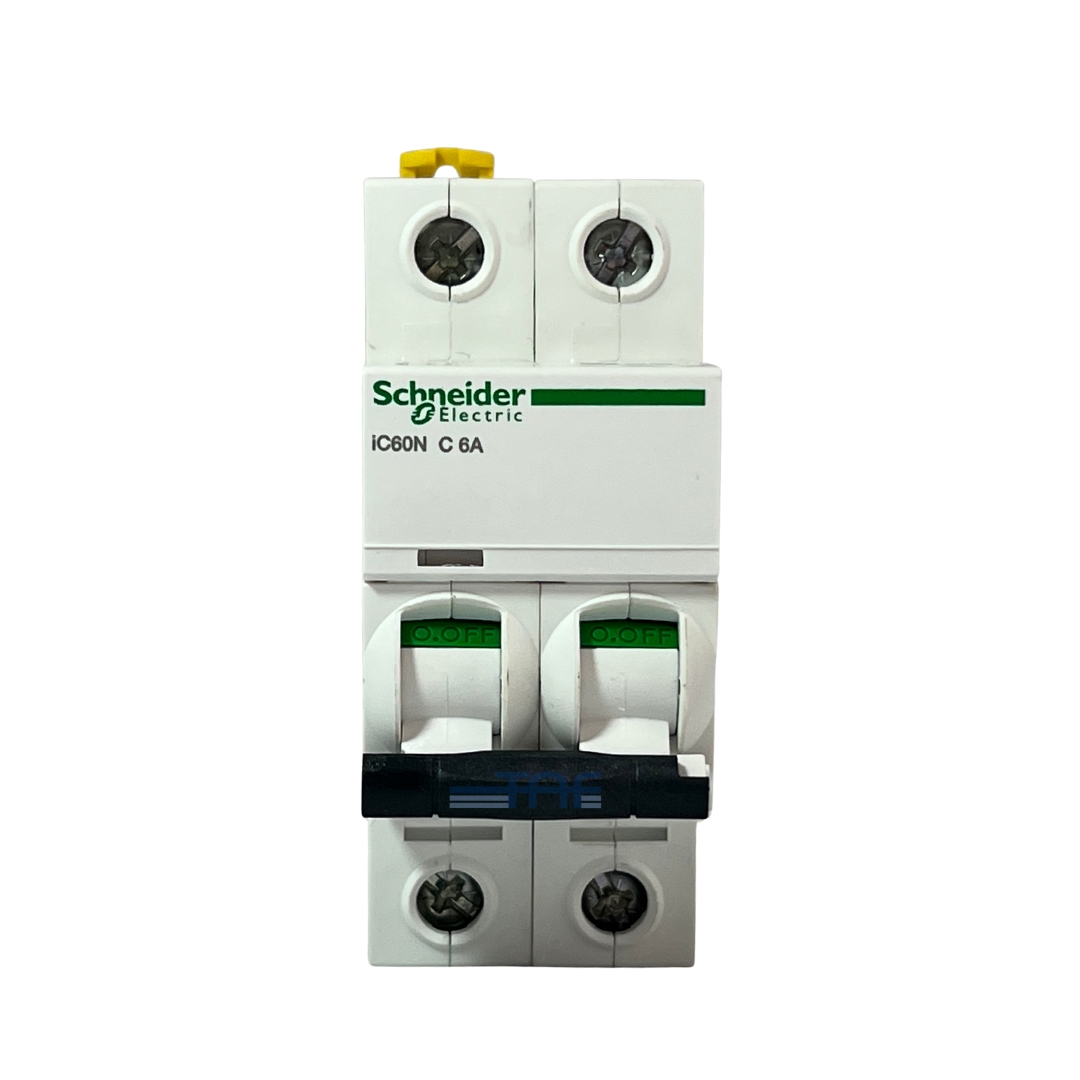

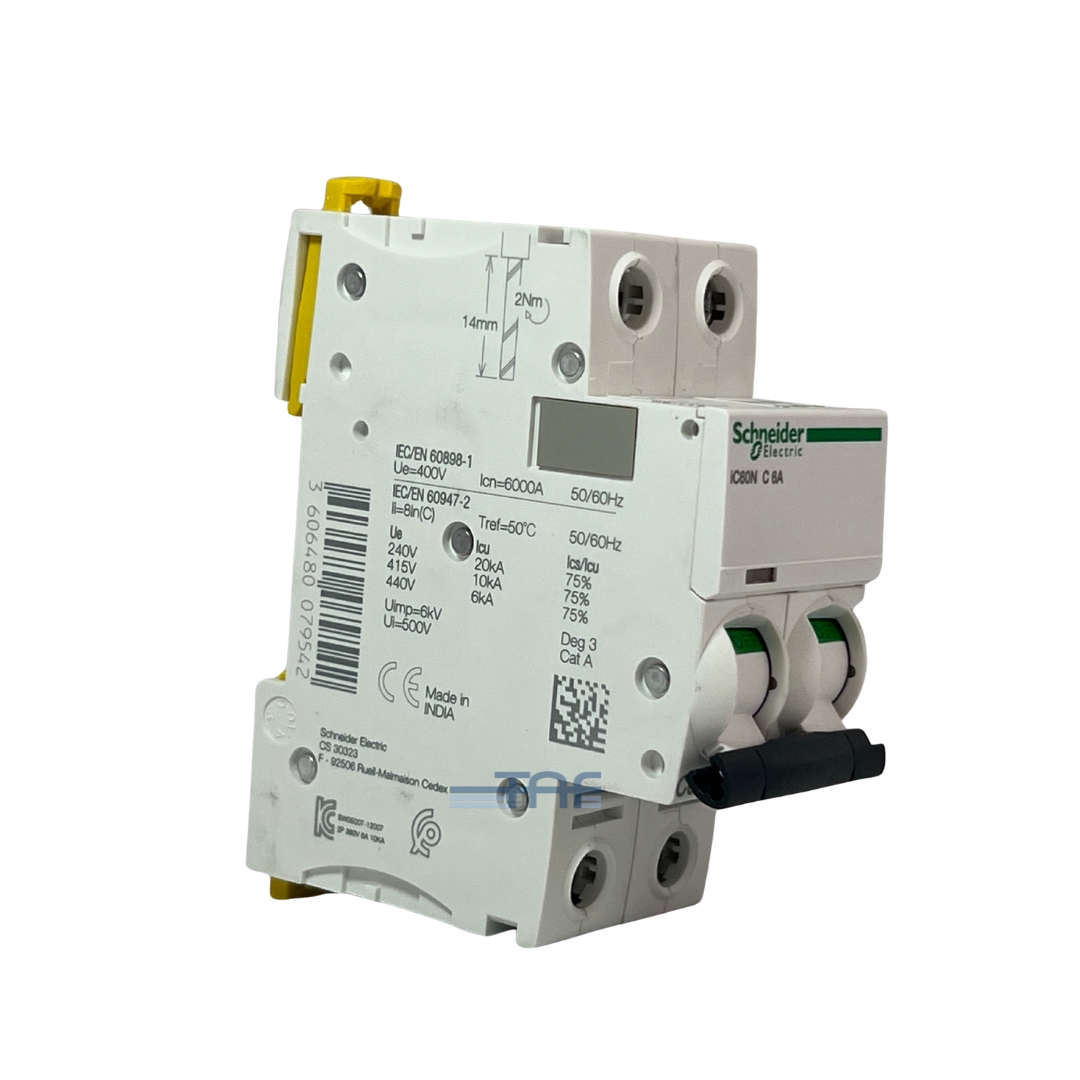

کلید مینیاتوری 2 پل 6 آمپر اشنایدر

کلید مینیاتوری اشنایدر مدل A9F74206 یک قطع‌کننده مینیاتوری دوپل است که برای حفاظت مدارهای تک‌فاز طراحی شده و در صنعت با نام کوتاه IC60N شناخته می‌شود. این کلید در رده حفاظتی Acti9 قرار دارد؛ سری Acti9 بالاترین سطح حفاظتی را ارائه می‌دهد و ایمنی بالایی را برای ساختمان‌های مسکونی و سایر کاربری‌ها تضمین می‌کند.

کلید A9F74206 یکی از تجهیزات حفاظتی کارآمد شرکت اشنایدر است و برای محافظت در برابر اتصال کوتاه و اضافه‌بار در شبکه‌های AC و DC طراحی شده است. این کلید می‌تواند در شبکه‌های الکتریکی مختلف به‌طور گسترده مورد استفاده قرار گیرد.

این کلید از نوع بریکر حرارتی-مغناطیسی است؛ بدین معنا که حفاظت در برابر اضافه‌بار با مکانیزم حرارتی و حفاظت در برابر اتصال کوتاه با مکانیزم مغناطیسی انجام می‌شود. خاصیت مغناطیسی امکان قطع سریع مدار در جریان‌های اتصال کوتاه شدید را فراهم می‌کند.

کلید مینیاتوری A9F74206 در محدوده ولتاژ تا 400 ولت AC با فرکانس 50/60 هرتز قابل استفاده است و می‌تواند در ولتاژهای پایین‌تر در شبکه‌های AC و DC نیز به‌کار رود. ولتاژ عایق نامی این کلید 500 ولت است و قابلیت تحمل ولتاژ ضربه نامی تا 6 کیلوولت را دارد. جریان نامی این کلید 6 آمپر می‌باشد.

قدرت قطع کلید با دو پارامتر مشخص می‌شود:

Ics (قدرت قطع عملیاتی): جریان اتصال کوتاهی که کلید می‌تواند بارها بدون آسیب در ولتاژ مشخص قطع کند.

Icu (قدرت قطع نهایی): جریان اتصال کوتاهی که کلید تنها یک بار قادر به قطع آن است و پس از آن دیگر قابل استفاده نخواهد بود.

قدرت قطع عملیاتی (Ics) در ولتاژ AC از 12 تا 440 ولت بین 27 تا 4.5 کیلوآمپر و در ولتاژ نامی 400 ولت برابر 6 کیلوآمپر است. در ولتاژ DC، Ics از 72 تا 125 ولت برابر 10 کیلوآمپر می‌باشد.

قدرت قطع نهایی (Icu) در ولتاژ AC بین 12 تا 440 ولت از 36 تا 6 کیلوآمپر و در ولتاژ نامی 400 ولت برابر 6 کیلوآمپر است. در ولتاژ DC نیز Icu برابر 10 کیلوآمپر در ولتاژ حداقل 125 ولت می‌باشد.

این کلید دارای درجه حفاظتی IP20 است و در برابر نفوذ گرد و غبار و رطوبت مقاوم می‌باشد. محدوده دمای عملیاتی آن بین -35 تا +70 درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری بین -40 تا +85 درجه سانتی‌گراد تعیین شده است.

کلید مینیاتوری A9F74206 از نظر دوام الکتریکی تا 10 هزار سیکل و از نظر مکانیکی تا 20 هزار سیکل قطع و وصل قابل استفاده است، به این معنی که در این تعداد دفعات عملکرد کلید بدون آسیب ادامه خواهد داشت.

کلید مینیاتوری اشنایدر

کلیدهای مینیاتوری اشنایدر الکتریک (Schneider Electric) از محصولات برتر در زمینه تجهیزات حفاظتی الکتریکی به شمار می‌روند. این کلیدها دارای ویژگی‌هایی مانند قابلیت تنظیم جریان و خاموش شدن خودکار در شرایط غیرعادی هستند.

کلید مینیاتوری (Miniature Circuit Breaker) یا به اختصار MCB، یک دستگاه حفاظتی الکتریکی است که در مدارهای برق نصب می‌شود تا در صورت بروز شرایط خطرناک مانند افزایش جریان یا اتصال کوتاه، از تجهیزات الکتریکی و ایمنی کاربران محافظت کند.
این کلیدها از اجزای الکترومکانیکی ساخته شده‌اند و وظیفه دارند مدارهای برقی را در برابر خطرات ناشی از بالا رفتن جریان محافظت کنند. به همین دلیل، در مدارهای خانگی، تجاری و صنعتی کاربرد گسترده‌ای دارند.
از دیگر ویژگی‌های کلیدهای مینیاتوری اشنایدر می‌توان به سازگاری بالا با انواع مدارهای الکتریکی، نصب و راه‌اندازی آسان، و قابلیت تعویض سریع در صورت نیاز اشاره کرد. به طور کلی، کلیدهای مینیاتوری اشنایدر به دلیل کیفیت بالا، عملکرد قابل اطمینان و ویژگی‌های فنی متنوع، از محبوب‌ترین گزینه‌ها در حوزه حفاظت مدارهای برقی هستند.
