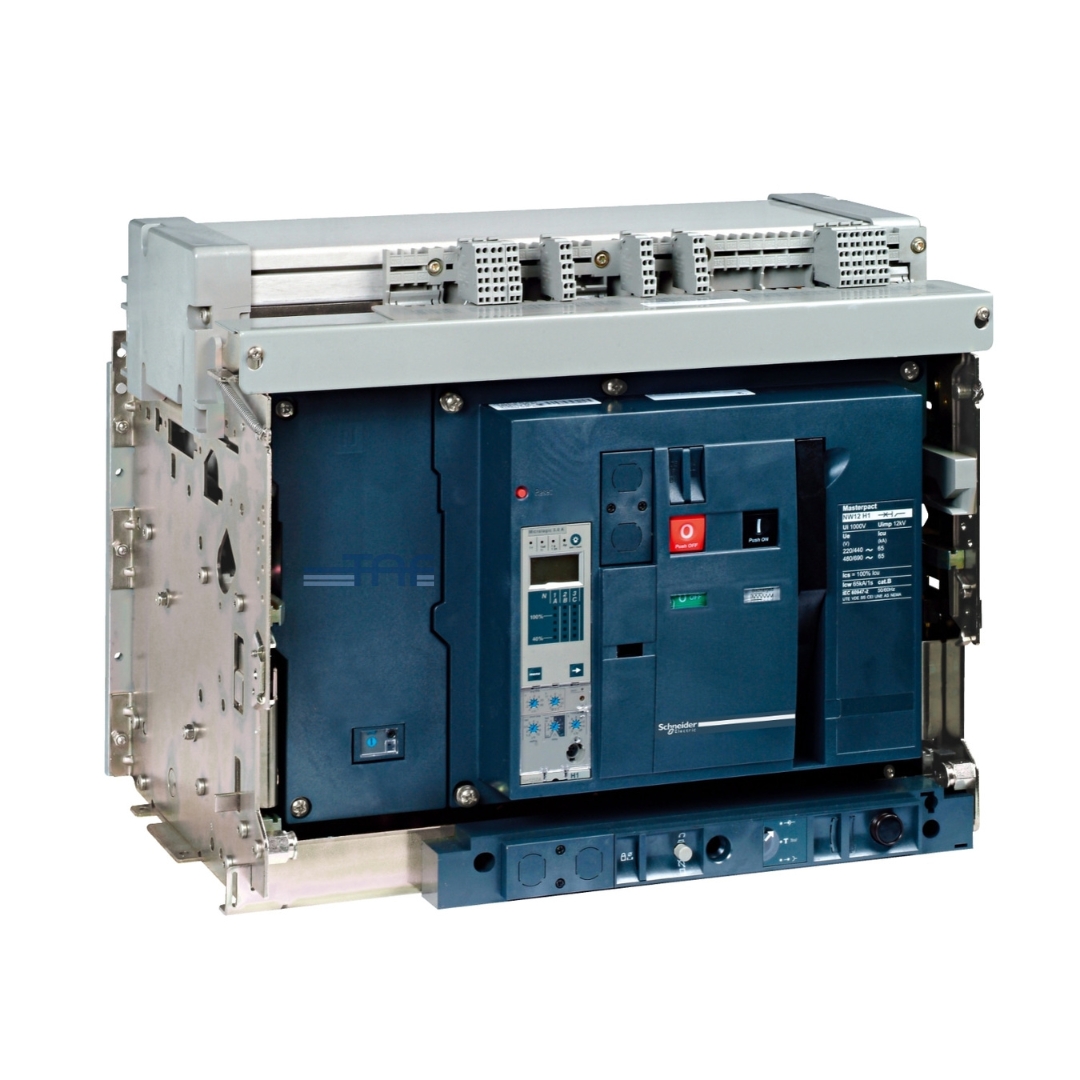

کلید NW40H24PML6EWHH دارای جریان نامی بالا، ساختار سهپل (3P) و قدرت قطع بسیار بالا است که امکان حفاظت شبکه در برابر جریانهای اتصال کوتاه شدید را فراهم میکند. این مدل مجهز به واحد حفاظتی Micrologic 6 است که حفاظت کامل در برابر اضافهبار، اتصال کوتاه و خطای زمین را ارائه میدهد و قابلیت مانیتورینگ و تحلیل پیشرفته شبکه را نیز فراهم میکند.
مکانیزم کشویی (Draw-out / Withdrawable) این کلید امکان سرویس، تست و نگهداری بدون نیاز به خاموشی کامل تابلو را فراهم میآورد. همچنین نسخه H24 در این کلید نشاندهنده توان و عملکرد بالای آن در شرایط صنعتی و بارهای سنگین است. گزینههای جانبی مانند شارژ فنر موتوری، کنتاکتهای کمکی و ماژولهای ارتباطی انعطافپذیری بالایی در نصب و بهرهبرداری از سیستم ایجاد میکند.
ویژگیها و قابلیتها
کلید هوایی اشنایدر الکتریک که نام کامل آن «کلید مدارشکن قدرت هوایی» است و به اختصار ACB (Air Circuit Breaker) نامیده میشود، نوعی بریکر یا قطعکننده اتوماتیک فشار ضعیف به شمار میرود.
این کلیدها معمولاً با جریانهای نامی بالا تولید شده و در ورودی تابلو برقهای فشار ضعیف مورد استفاده قرار میگیرند. بهعبارت دیگر، کلیدهای هوایی اشنایدر نسبت به سایر کلیدهای اتوماتیک فشار ضعیف، رنج جریانی بسیار بالاتری را پوشش میدهند.
کلید هوایی اشنایدر الکتریک دو وظیفهی اصلی بر عهده دارد:
این کلیدها علاوه بر عملکرد قطع و وصل، وظیفهی حفاظت شبکه را نیز انجام میدهند و در شرایطی مانند اتصال کوتاه، افزایش یا کاهش بیش از حد ولتاژ، اضافه بار، افزایش دما در تجهیزات، یا خروج ژنراتور از سنکرون بهصورت خودکار مدار را قطع میکنند.
کلیدهای هوایی فشار ضعیف اشنایدر بهگونهای طراحی شدهاند که هم به صورت اتوماتیک (توسط موتور الکتریکی) و هم دستی قابل کنترل هستند. این کلیدها قادرند در شرایط عبور جریانهای بسیار بالا—تا حدود ۱۰ برابر جریان نامی—مدار را بدون آسیبدیدگی قطع کنند.
کلیدهای هوایی اشنایدر الکتریک در دو سری NW و NT تولید میشوند که تفاوت آنها بر اساس نحوه عملکرد و رنج جریان نامی است. هر دو سری در مدلهای سهپل و چهارپل و مجهز به واحد حفاظتی میکرولوجیک (Micrologic) عرضه میشوند.
از نظر ساختار نصب نیز، کلیدهای هوایی اشنایدر در دو نوع ثابت (Fixed) و کشویی (Withdrawable) تولید میشوند.
| کد فنی | NW40H24PML6EWHH |
| سری ساخت | Masterpact NW |
| رنج جریانی | 4000 آمپر |
| قدرت قطع | 100 کیلو آمپر |
| تعداد پل | 4 پل |
| نحوه نصب | کشویی |
| نام حفاظت | میکرولاجیک 6E |
| نوع حفاظت | حفاظت خطای زمین+SELECTIVE |
| عرض | 556 میلی متر |
| ارتفاع | 439 میلی متر |
حفاظت LSIG معمولاً برای کلیدهای چهارپل استفاده میشود، اما میتوان آن را برای کلیدهای سهپل نیز اعمال کرد. برای این کار باید از یک ترانس جریان (CT) خارجی استفاده شود تا جریان نشتی زمین اندازهگیری شود. خروجی ترانس به واحد حفاظت میکرولوجیک کلید متصل میشود تا کلید بتواند خطای زمین یا ارت فالت را تشخیص داده و فرمان قطع لازم را صادر کند.
کاربرد کلید هوایی چهارپل اشنایدر چیست؟
کلید هوایی چهارپل عمدتاً برای حفاظت شبکه استفاده میشود، اما کاربردهای خاص دیگری نیز دارد:
1. سیستمهای Change Over (چنج اوور): وقتی نیاز است کلیدها به صورت جایگزین عمل کنند، میتوان از دو کلید هوایی چهارپل به کمک اینترلاک مکانیکی یا الکتریکی استفاده نمود.
2. حفاظت نول: برای مواقعی که نول باید به طور کامل یا با حفاظت کمتر پوشش داده شود (نول حفاظت نشده یا با نصف جریان نامی)، کلید چهارپل انتخاب مناسبی است.
3. حفاظت در شرایط رعد و برق: کلید هوایی میتواند در مواقع صاعقه یا نوسانات ولتاژ، حفاظت مناسب شبکه را فراهم کند.
4. تفاوت ولتاژ بین فاز و نول: زمانی که تغذیه فازها و نول از منابع مختلف باشد و اختلاف ولتاژ بالا باشد، کلید هوایی چهارپل عملکرد مناسبی برای حفاظت سیستم دارد.
چراغ LED میکرولوجیک کلید هوایی معمولاً در دو حالت روشن میشود:
1. تست چراغ که عملکرد باتری میکرولوجیک را نشان میدهد.
2. ریست کردن خطاها پس از رفع خطای کلید.
اگر چراغ LED روشن نمیشود، غالباً دلیل آن ضعف یا تمام شدن باتری رله است. باتری رله که در پشت واحد حفاظتی قرار دارد، به راحتی قابل تعویض است و پس از تعویض، چراغ LED دوباره به درستی کار خواهد کرد.
در کلیدهای هوایی چهارپل اشنایدر، سیم نول باید به ترمینال مخصوص نول متصل شود که محل آن مشخص است. این ترمینال معمولاً اولین ترمینال از سمت چپ کلید چهارپل است.
برای اینترلاک دو کلید هوایی باید از رله آندر ولتاژ (Undervoltage Relay) استفاده کرد. دلیل این انتخاب این است که اگر رله آندر برقرار نباشد یا ایراد داشته باشد، هیچگاه اجازه وصل کلید صادر نمیشود و سیستم به طور ایمن محافظت میشود.
در مقابل، رله شنت فقط فرماندهی لحظهای دارد و اگر بخواهد دائم زیر بار باشد، احتمال خراب شدن آن وجود دارد، بنابراین برای اینترلاک دائم مناسب نیست.
