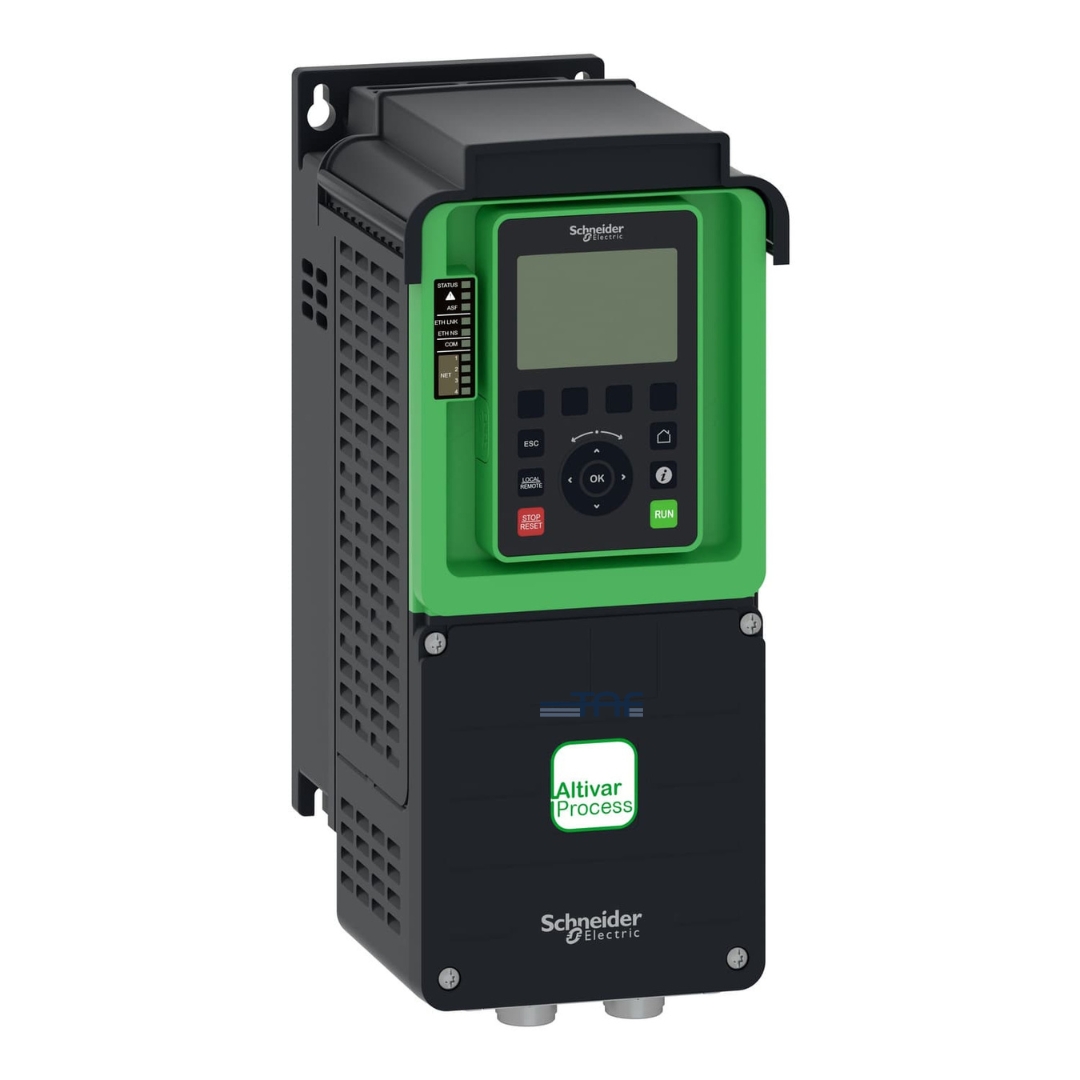

سری ATV630 شامل مدلهای با صفحه نمایش گرافیکی، بدون صفحه و نسخه ایستاده است که پاسخگوی نیازهای مختلف صنعتی است. این درایو با قابلیت Stop & Go، حفاظت موتور در برابر اضافه جریان و ولتاژ نامناسب و امکان برنامهریزی پیشرفته، عملکردی مطمئن و کارآمد ارائه میدهد. انعطافپذیری نصب و مقاومت در محیطهای صنعتی سخت، این سری را به انتخابی ایدهآل برای صنایع مختلف تبدیل کرده است.
مزایای استفاده از اینورتر ATV630U40N4
اینورتر دستگاهی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل میکند. به همین دلیل، هنگام قطع برق، میتواند از خاموش شدن تجهیزات جلوگیری کند. در واقع اینورتر بخش اصلی UPS های خانگی و صنعتی سهفاز را تشکیل میدهد و بهعنوان منبع برق پشتیبان در مواقع اضطراری استفاده میشود. زمانی که برق اصلی قطع شود، اینورتر وارد مدار شده و انرژی ذخیرهشده در باتری را به برق AC تبدیل میکند تا دستگاهها بدون وقفه به کار خود ادامه دهند.
ماهیت کار اینورتر تبدیل انرژی ذخیرهشده در باتری یا پنل خورشیدی (جریان DC) به برق قابل استفاده برای وسایل برقی (جریان AC) است. از آنجا که جریان DC قابلیت انتقال در مسافتهای طولانی را ندارد، شبکه برق شهری بر پایه جریان AC طراحی شده است. تمام تجهیزات خانگی و صنعتی نیز از همین نوع جریان استفاده میکنند.
اینورتر پس از دریافت جریان مستقیم، آن را از طریق یک ترانسفورماتور عبور میدهد تا فرکانس و ولتاژ مناسب ایجاد شود. در این میان اینورترهای موج سینوسی خالص (Pure Sine Wave) بهترین کیفیت خروجی را ارائه میدهند و دقیقاً مشابه برق شهری عمل میکنند. نوع دیگر، اینورترهای موج سینوسی اصلاحشده هستند که شکل تقریبزدهای از موج سینوسی تولید میکنند.
بسیاری از اینورترها به شارژر باتری داخلی مجهز هستند؛ بهطوریکه هنگام اتصال به برق شهری، باتریها بهصورت خودکار در حالت شارژ قرار میگیرند.
یکی از دلایل اصلی استفاده از اینورتر، صرفهجویی در مصرف برق و امکان ذخیرهسازی انرژی است. جریان AC قابل ذخیرهسازی نیست اما با تبدیل آن به DC میتوان انرژی را در باتری نگهداری کرد و در زمان نیاز دوباره آن را به AC تبدیل نمود. از آنجا که بسیاری از دستگاهها قادر به استفاده از جریان DC نیستند، این تبدیل ضروری و کاربردی است.
کاربرد اینورترها بسیار گسترده است و در بخشهای خانگی، تجاری، صنعتی و سیستمهای خورشیدی مورد استفاده قرار میگیرند. در شبکه برق شهری نیز جریان AC با ولتاژ استاندارد ۲۲۰ ولت (در ایران) یا ۱۱۰ ولت (در کشورهایی مانند ژاپن) عرضه میشود که از طریق چرخش ژنراتورها در نیروگاهها تولید میشود.
| کد فنی | ATV630U40N4 |
| سری ساخت | ATV600 |
| کاربری | مخصوص کنترل فن ، پمپ |
| رنج جریانی | 9.5 آمپر |
| توان نامی | 75 - 132 کیلو وات |
| تعداد فاز | 3 فاز |
| ولتاژ | 380 - 480 ولت |
| فیلتر EMC | دارد |
| پنل گرافیکی | دارد |
| درجه حفاظت | IP21 |
| ابعاد | 350mm *203mm *144mm |
| وزن | 4.6 کیلوگرم |
برای افزایش گشتاور راهاندازی درایو ATV630 میتوانید از روشهای زیر استفاده کنید، پس از اطمینان از صحت اطلاعات پلاک موتور (ولتاژ، اسب بخار، فرکانس، جریان و RPM) در منوی Simply Start
. تغییر نوع کنترل موتور:
به مسیر Main Menu → 5: Full Settings → 5.2: Motor Control Parameters بروید و نوع کنترل را روی VC V/F قرار دهید تا گشتاور راهاندازی افزایش یابد.
2. تنظیم جبران IR:
در همان مسیر، پارامتر IR Compensation را کمی افزایش دهید (حداکثر ۵٪ در یک مرحله) تا گشتاور پایین بهبود یابد. افزایش بیش از حد باعث حرکت ناپایدار یا توقف موتور میشود.
3. تقویت موتور (Motor Boost):
پارامتر Motor Boost را به حالت Static یا Dynamic تغییر دهید. در حالت Static میتوانید میزان افزایش سرعت و درصد تقویت را مشخص کنید.
بله، میتوانید از یک منبع تغذیه 24 ولت DC برای تغذیه بخش الکترونیک درایو استفاده کنید و آن را به پایانههای P24 و 0V وصل کنید.
توجه: درایو نمیتواند تنها با 24V DC کار کند؛ این ولتاژ فقط برای برنامهنویسی و تغذیه الکترونیک کاربرد دارد.
درایو ATV630 حدود ۵۸ کیلوگرم وزن دارد و ابعاد آن ۹۲۲×۲۹۰×۳۲۳ میلیمتر (ارتفاع × عرض × عمق) است.
این درایو توانایی تغذیه موتورهای سهفاز سنکرون و آسنکرون را دارد و بهصورت استاندارد مجهز به ۳ پورت ارتباطی RJ45، یک پورت اترنت و دو پورت سریال است.
ATV630 با ولتاژ 380 تا 480 ولت AC کار میکند و بهدلیل فناوری بهینهسازی مصرف، تا ۳۰٪ صرفهجویی انرژی ارائه میدهد.
این مدل برای:
موتورهای تا 75 کیلووات (100 اسب بخار) در کاربردهای سبک با تا 120٪ اضافهبار
موتورهای تا 55 کیلووات (75 اسب بخار) در کاربردهای سنگین با تا 150٪ اضافهبار
مناسب است.
بله، این درایو با کنترل دقیق فرکانس و ولتاژ، راهاندازی نرم را فراهم میکند و استهلاک موتور را کاهش میدهد.
بسته به مدل، طول کابل موتور معمولاً تا 100 متر بدون فیلتر و تا 300 متر با فیلتر خروجی قابل استفاده است.
