ترمینال فنری 4 وایدمولر

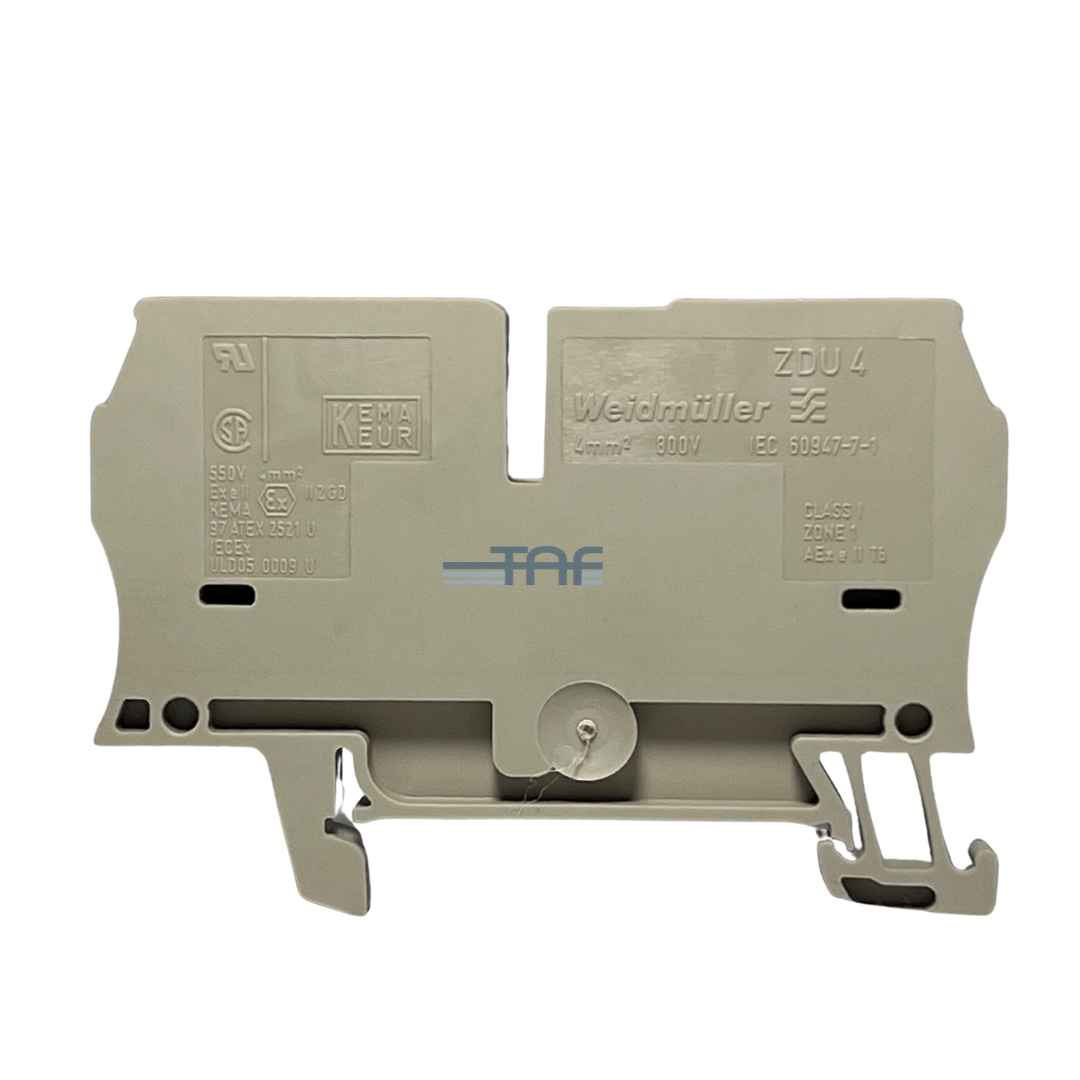

بلوک ترمینال ریلی Weidmüller 1632050000 از سری ZDU 4 یک بلوک ترمینال عبوری با اتصال گیره‌فنری (Tension Clamp) است که برای اتصال ایمن هادی‌ها در تابلوهای برق و سیستم‌های صنعتی طراحی شده است. این ترمینال تک‌سطحی دارای دو نقطه اتصال است و با طراحی جمع‌وجور، نصب و سیم‌کشی را در فضاهای محدود آسان می‌کند.

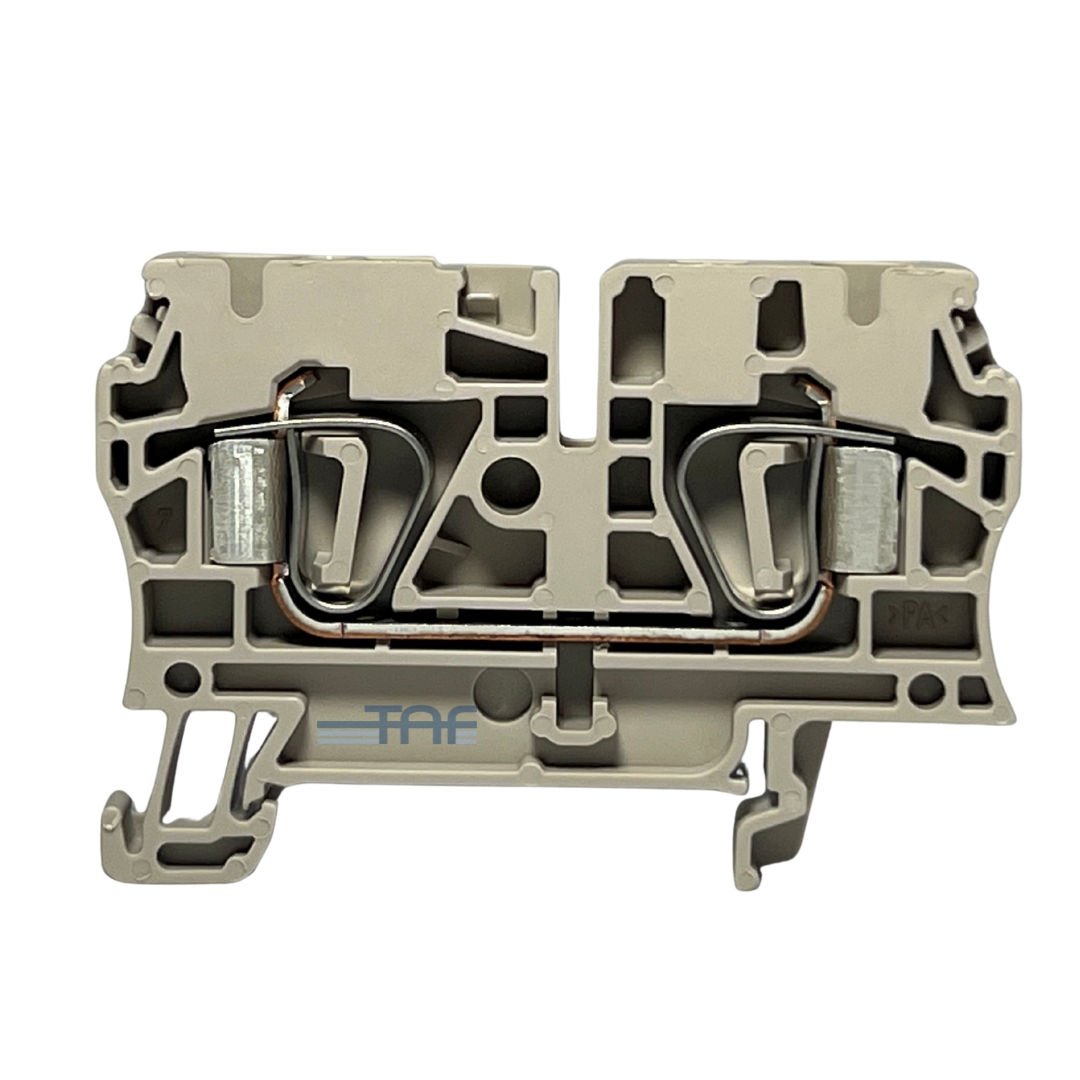

سیستم اتصال گیره‌فنری سیم‌ها را با فشار مناسب در محل اتصال نگه می‌دارد و از شل شدن یا قطع ناگهانی هادی‌ها در شرایط ارتعاش یا جابجایی جلوگیری می‌کند. این روش اتصال همچنین امکان نصب سریع و بدون نیاز به ابزار پیچیده را فراهم می‌کند.

ویژگی‌ها و مزایا:

• پشتیبانی از سیم‌هایی با سطح مقطع 0.5 تا 6 میلی‌متر مربع
• مناسب برای سیم‌هایی با اندازه AWG 26 تا AWG 10
• جریان نامی 32 آمپر و ولتاژ کاری 800 ولت
• بدنه مقاوم با عایق Wemid و درجه اشتعال‌پذیری UL 94 V-0
• طراحی جمع‌وجور و نصب سریع روی ریل DIN TS 35
• اتصالات پایدار حتی در شرایط محیطی سخت و ارتعاشی

ترمینال وایدمولر

ترمینال‌های Weidmüller از مهم‌ترین و پرکاربردترین اجزای تابلوهای برق صنعتی، سیستم‌های کنترل و تجهیزات اتوماسیون هستند. این محصولات اتصالاتی ایمن و پایدار میان هادی‌ها ایجاد می‌کنند و انتقال جریان و سیگنال را با اطمینان بالا انجام می‌دهند.

شرکت Weidmüller بدنه این ترمینال‌ها را معمولاً از ترموپلاستیک مقاوم Wemid تولید می‌کند. این متریال مقاومت حرارتی بالایی دارد و با درجه اشتعال‌پذیری UL 94 V-0، ایمنی عملکرد ترمینال را در شرایط صنعتی سخت تضمین می‌کند. Weidmüller در مدل‌های مختلف از سیستم‌های اتصال پیچی، گیره‌فنری (Tension Clamp) و پلاگینی استفاده می‌کند تا نصب سریع، اتصال محکم و جلوگیری از شل شدن سیم‌ها را ممکن سازد.

این ترمینال‌ها از طیف گسترده‌ای از هادی‌ها پشتیبانی می‌کنند؛ از سیم‌های نازک AWG 30 تا کابل‌های صنعتی بزرگ با سطح مقطع بیش از 240 میلی‌متر مربع. بسته به مدل، این محصولات جریان نامی چند آمپر تا بیش از 400 آمپر را عبور می‌دهند و معمولاً در ولتاژ کاری 500 تا 1000 ولت عملکرد پایدار دارند. طراحی ماژولار و جمع‌وجور ترمینال‌های Weidmüller نصب روی ریل استاندارد DIN (TS 35 / TS 32) را ساده می‌کند و زمان نصب را کاهش می‌دهد.
