بدنه ساختهشده از Wemid عایق الکتریکی مؤثری ایجاد کرده و سطح ایمنی سیستم را افزایش میدهد. این ترمینال قابلیت پذیرش سیمهایی با سایز 12 تا 2 AWG را دارد و با ابعاد جمعوجور 60 × 16 × 62.5 میلیمتر (ارتفاع × عرض × عمق)، بهراحتی در سیستمهای متراکم و شلوغ نصب میشود. محدوده دمای عملیاتی گسترده آن از 50- تا 120+ درجه سانتیگراد، استفاده از این محصول را در شرایط محیطی سخت امکانپذیر میسازد.
کاربردها :
این ترمینال در صنایع تولیدی، کارخانههای بستهبندی و تأسیسات انرژیهای تجدیدپذیر کاربرد گستردهای دارد.
دادههای فنی :

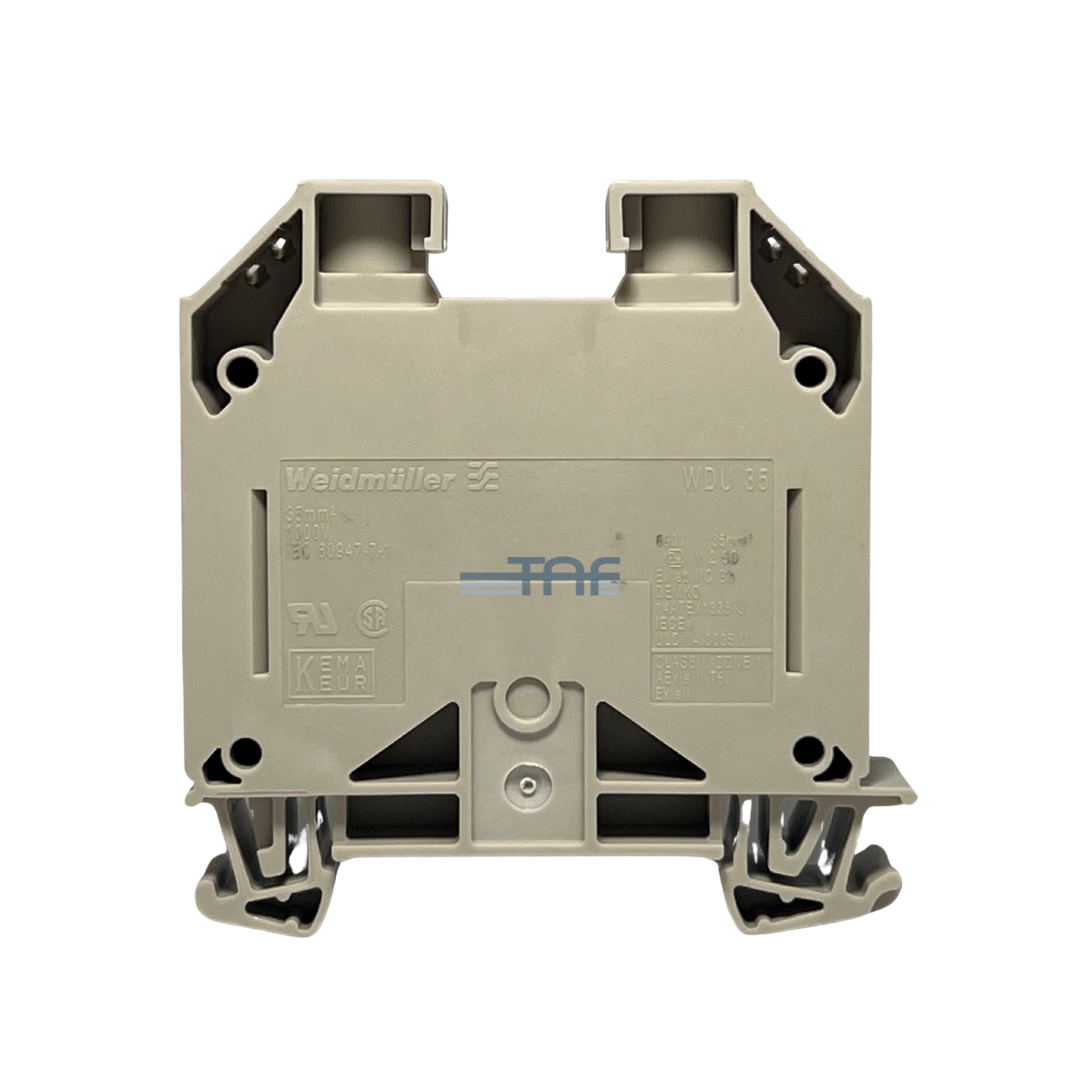

ترمینال ریلی WDU 35 از برند Weidmüller به رنگ قهوهای و با طراحی تکسطحی عرضه میشود. این محصول از سیمهایی با سایز 12 تا 2 AWG پشتیبانی کرده و در سری WDU قرار میگیرد. روش اتصال آن پیچی بوده و سطح مقطع کابل قابل استفاده 35 میلیمتر مربع است. ولتاژ نامی این ترمینال 1 کیلوولت و جریان نامی آن 125 آمپر میباشد. حداقل دمای عملیاتی 50- درجه سانتیگراد و حداکثر دمای عملیاتی 120+ درجه سانتیگراد است. این محصول دارای گواهینامه ATEX برای استفاده در مناطق خطرناک میباشد.
ترمینالهای Weidmüller از مهمترین و پرکاربردترین اجزای تابلوهای برق صنعتی، سیستمهای کنترل و تجهیزات اتوماسیون هستند. این محصولات اتصالاتی ایمن و پایدار میان هادیها ایجاد میکنند و انتقال جریان و سیگنال را با اطمینان بالا انجام میدهند.
شرکت Weidmüller بدنه این ترمینالها را معمولاً از ترموپلاستیک مقاوم Wemid تولید میکند. این متریال مقاومت حرارتی بالایی دارد و با درجه اشتعالپذیری UL 94 V-0، ایمنی عملکرد ترمینال را در شرایط صنعتی سخت تضمین میکند. Weidmüller در مدلهای مختلف از سیستمهای اتصال پیچی، گیرهفنری (Tension Clamp) و پلاگینی استفاده میکند تا نصب سریع، اتصال محکم و جلوگیری از شل شدن سیمها را ممکن سازد.
این ترمینالها از طیف گستردهای از هادیها پشتیبانی میکنند؛ از سیمهای نازک AWG 30 تا کابلهای صنعتی بزرگ با سطح مقطع بیش از 240 میلیمتر مربع. بسته به مدل، این محصولات جریان نامی چند آمپر تا بیش از 400 آمپر را عبور میدهند و معمولاً در ولتاژ کاری 500 تا 1000 ولت عملکرد پایدار دارند. طراحی ماژولار و جمعوجور ترمینالهای Weidmüller نصب روی ریل استاندارد DIN (TS 35 / TS 32) را ساده میکند و زمان نصب را کاهش میدهد.
| کد فنی | 1020500000 |
| سری ساخت | WDU |
| نام اختصاری | WDU 35 |
| نحوه نصب | Screw connection |
| سایز | 35 mm |
| تعداد طبقه | 1 |
| تعداد اتصال | 2 |
| جنس بدنه | Wemid |
| رنگ | بژ |
| تعداد در جعبه | 40 items |
ترمینالهای وایدمولر از سه مکانیزم اصلی استفاده میکنند: پیچی (screw clamp)، فنری (push-in) و گیرهای (spring clamp). مدل پیچی با پیچ سیم را محکم میکند، مدل فنری اتصال سریع و بدون ابزار ایجاد میکند و مدل گیرهای تماس مطمئن و مقاوم در برابر لرزش فراهم میکند.
جریان اسمی ترمینالها بسته به مدل بین ۲ تا ۲۵۰ آمپر و ولتاژ تا ۱۰۰۰ ولت AC/DC است. انتخاب مناسب باید مطابق با استانداردهای IEC 60947-7-1 و UL 1059 انجام شود تا از داغ شدن یا آسیب اتصال جلوگیری شود.
بله، ترمینالهای وایدمولر مطابق استانداردهای IEC، UL و CSA تولید میشوند و بهطور گسترده در صنایع برق صنعتی، نفت و گاز، پتروشیمی، اتوماسیون صنعتی و تابلوهای توزیع استفاده میشوند
رعایت محدوده جریان و ولتاژ، استفاده از سیم مناسب، نصب صحیح و بررسی دورهای اتصالات کلید اصلی است. ترمینالهای وایدمولر از مواد مقاوم در برابر حرارت و خوردگی ساخته شده و مطابق استانداردهای UL، CSA و IEC تست شدهاند.
