جریان نامی 32 آمپر و ولتاژ کاری 800 ولت، این بلوک ترمینال را به گزینهای مطمئن برای کاربردهای صنعتی سنگین تبدیل کرده است. همچنین مقاومت نامی 8 کیلوولت در برابر ضربه، محافظت مؤثری در برابر افزایش ناگهانی ولتاژ ایجاد میکند. ابعاد جمعوجور 60 × 6.1 × 46.5 میلیمتر (طول × عرض × ارتفاع) باعث شده این محصول برای نصب در فضاهای محدود بسیار کاربردی باشد. این بلوک ترمینال با سیمهایی در بازه 26 تا 10 AWG سازگار بوده، محدوده دمای عملیاتی گستردهای از 50- تا 120+ درجه سانتیگراد را پوشش میدهد و بدون نیاز به ابزار، بهصورت محکم روی ریل DIN نصب میشود.
کاربردها :
این محصول در صنایع مختلفی از جمله خودروسازی، نیروگاههای نفت و گاز و ایستگاههای انتقال برق مورد استفاده قرار میگیرد.
مشخصات فنی :

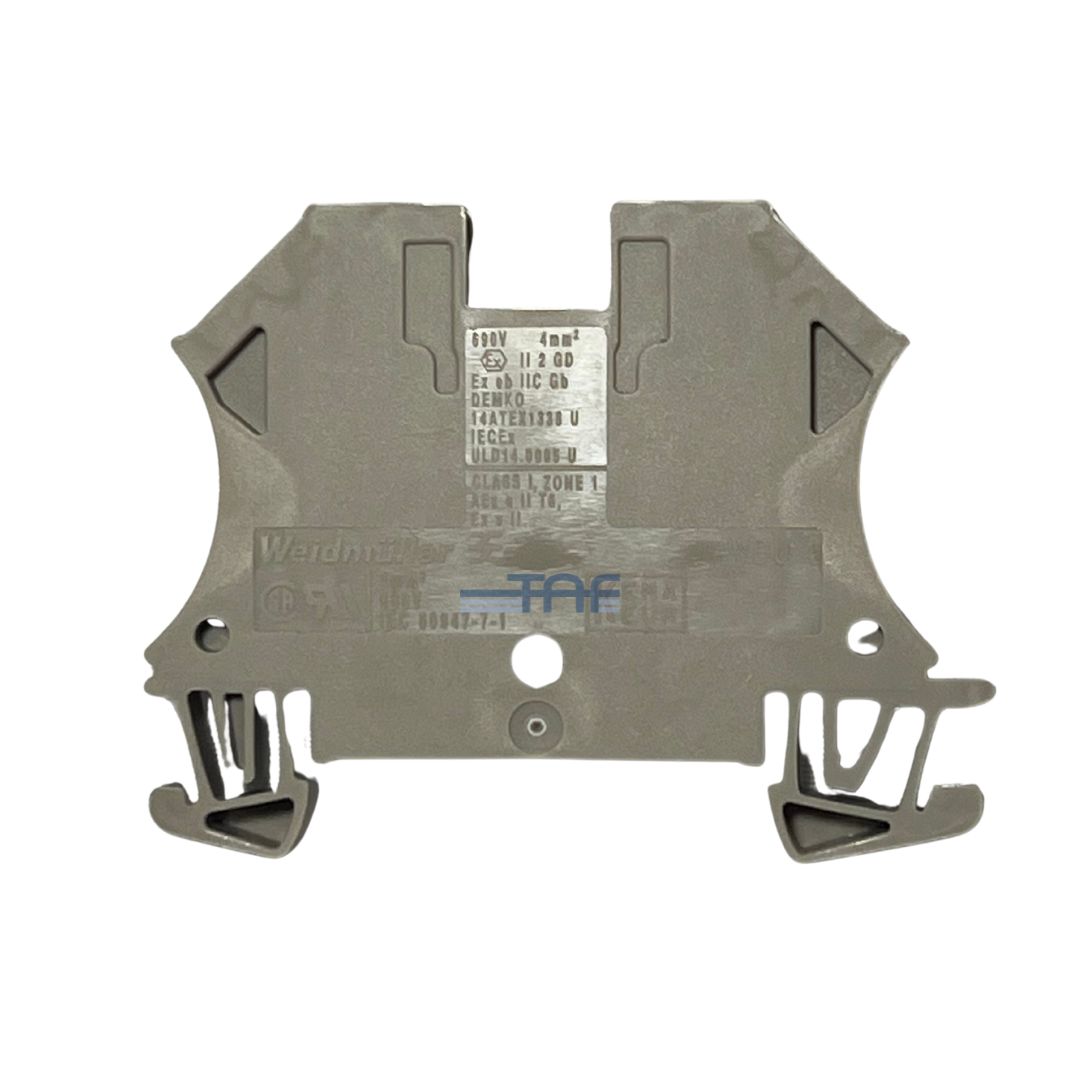

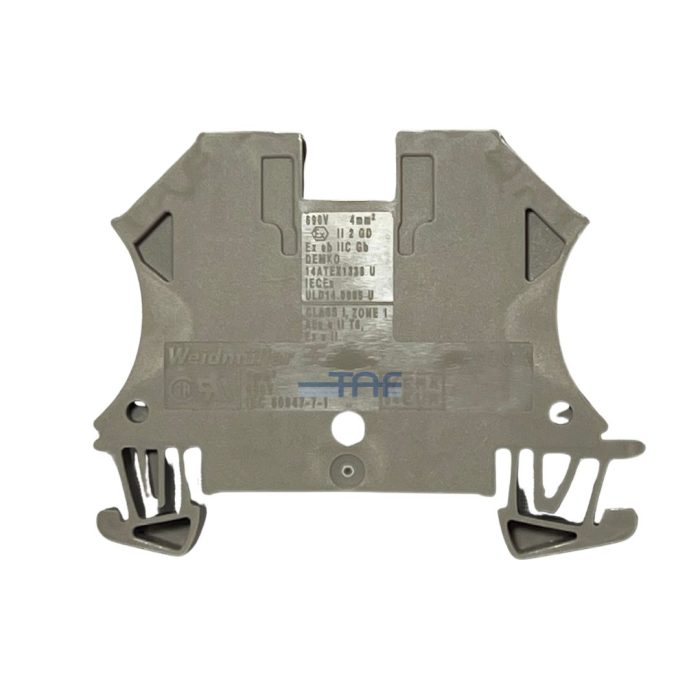

بلوک ترمینال WDU 4 به رنگ بژ و با طراحی تکسطحی عرضه میشود. این محصول از سیمهایی با سایز 26 تا 10 AWG و سطح مقطع کابل 4 میلیمتر مربع پشتیبانی کرده و از روش خاتمه پیچی بهره میبرد. جریان نامی آن 32 آمپر و ولتاژ کاری آن 800 ولت است. حداقل دمای عملیاتی 50- درجه سانتیگراد و حداکثر دمای عملیاتی 120+ درجه سانتیگراد میباشد. این بلوک ترمینال دارای گواهینامه استفاده در مناطق خطرناک ATEX است.
ترمینالهای Weidmüller از مهمترین و پرکاربردترین اجزای تابلوهای برق صنعتی، سیستمهای کنترل و تجهیزات اتوماسیون هستند. این محصولات اتصالاتی ایمن و پایدار میان هادیها ایجاد میکنند و انتقال جریان و سیگنال را با اطمینان بالا انجام میدهند.
شرکت Weidmüller بدنه این ترمینالها را معمولاً از ترموپلاستیک مقاوم Wemid تولید میکند. این متریال مقاومت حرارتی بالایی دارد و با درجه اشتعالپذیری UL 94 V-0، ایمنی عملکرد ترمینال را در شرایط صنعتی سخت تضمین میکند. Weidmüller در مدلهای مختلف از سیستمهای اتصال پیچی، گیرهفنری (Tension Clamp) و پلاگینی استفاده میکند تا نصب سریع، اتصال محکم و جلوگیری از شل شدن سیمها را ممکن سازد.
این ترمینالها از طیف گستردهای از هادیها پشتیبانی میکنند؛ از سیمهای نازک AWG 30 تا کابلهای صنعتی بزرگ با سطح مقطع بیش از 240 میلیمتر مربع. بسته به مدل، این محصولات جریان نامی چند آمپر تا بیش از 400 آمپر را عبور میدهند و معمولاً در ولتاژ کاری 500 تا 1000 ولت عملکرد پایدار دارند. طراحی ماژولار و جمعوجور ترمینالهای Weidmüller نصب روی ریل استاندارد DIN (TS 35 / TS 32) را ساده میکند و زمان نصب را کاهش میدهد.
| کد فنی | 1020100000 |
| سری ساخت | WDU |
| نام اختصاری | WDU 4 |
| نحوه نصب | Screw connection |
| سایز | 4 mm |
| تعداد طبقه | 1 |
| تعداد اتصال | 2 |
| جنس بدنه | Wemid |
| رنگ | بژ |
| تعداد در جعبه | 100 items |
ترمینالهای وایدمولر از سه مکانیزم اصلی استفاده میکنند: پیچی (screw clamp)، فنری (push-in) و گیرهای (spring clamp). مدل پیچی با پیچ سیم را محکم میکند، مدل فنری اتصال سریع و بدون ابزار ایجاد میکند و مدل گیرهای تماس مطمئن و مقاوم در برابر لرزش فراهم میکند.
جریان اسمی ترمینالها بسته به مدل بین ۲ تا ۲۵۰ آمپر و ولتاژ تا ۱۰۰۰ ولت AC/DC است. انتخاب مناسب باید مطابق با استانداردهای IEC 60947-7-1 و UL 1059 انجام شود تا از داغ شدن یا آسیب اتصال جلوگیری شود.
بله، ترمینالهای وایدمولر مطابق استانداردهای IEC، UL و CSA تولید میشوند و بهطور گسترده در صنایع برق صنعتی، نفت و گاز، پتروشیمی، اتوماسیون صنعتی و تابلوهای توزیع استفاده میشوند
رعایت محدوده جریان و ولتاژ، استفاده از سیم مناسب، نصب صحیح و بررسی دورهای اتصالات کلید اصلی است. ترمینالهای وایدمولر از مواد مقاوم در برابر حرارت و خوردگی ساخته شده و مطابق استانداردهای UL، CSA و IEC تست شدهاند.
