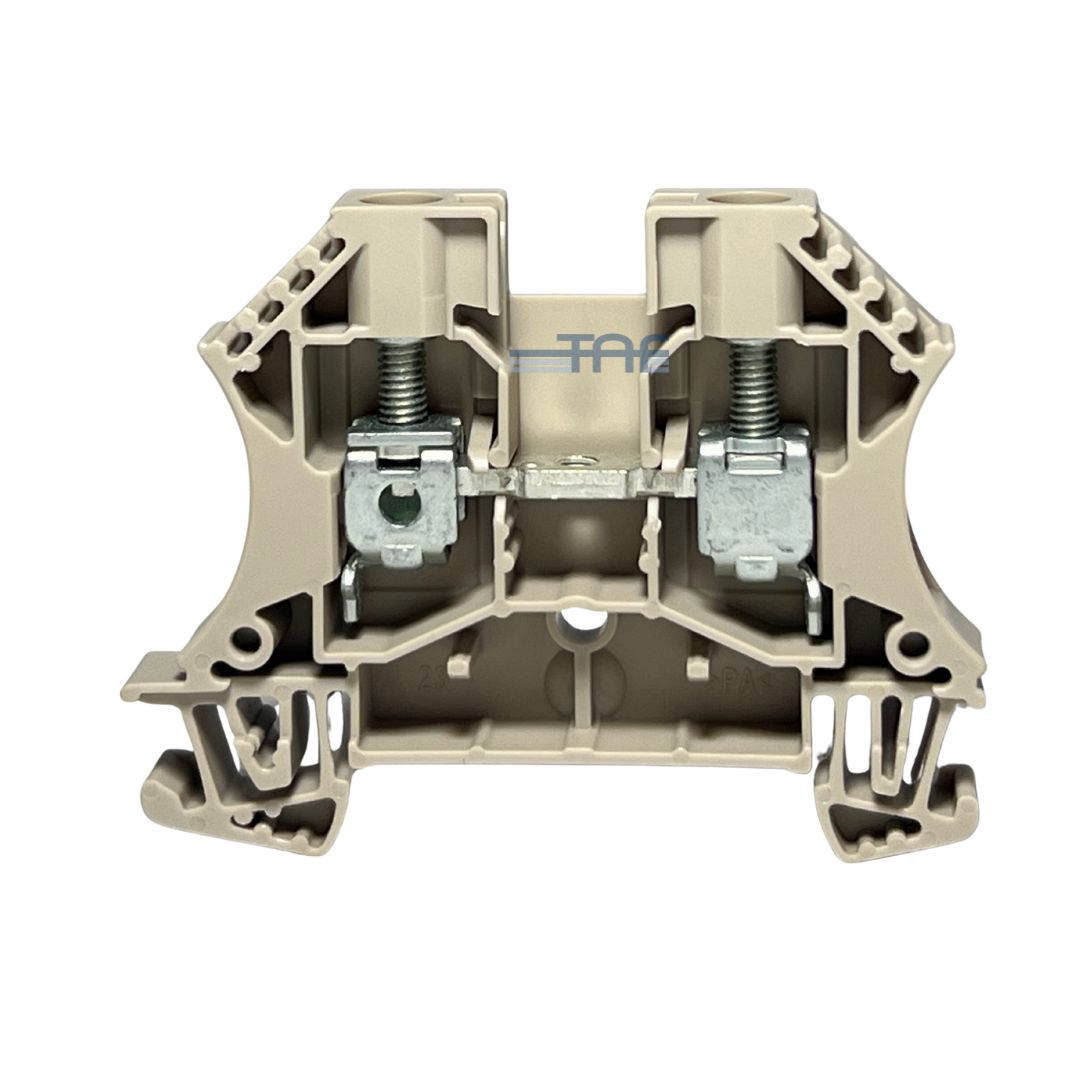

این ترمینال برای نصب سریع و آسان روی ریل DIN طراحی شده و بدون نیاز به ابزار تخصصی نصب میشود. استفاده از میلههای مسی الکترولیتی رسانا با ضخامت 10 میلیمتر، ظرفیت عبور جریان را افزایش داده و به بهبود راندمان سیستم کمک میکند. طراحی خودخاموششونده آن نیز ایمنی بیشتری در شرایط بروز آتشسوزی فراهم میسازد. ابعاد جمعوجور 60 × 7.9 × 46.5 میلیمتر (طول × عرض × ارتفاع) باعث میشود این ترمینال بهراحتی در فضاهای محدود نصب شود.
کاربردها :
این محصول در حوزههای مختلفی از جمله تأسیسات برق صنعتی، سیستمهای تهویه مطبوع و تجهیزات مخابراتی کاربرد گستردهای دارد.
مشخصات فنی :

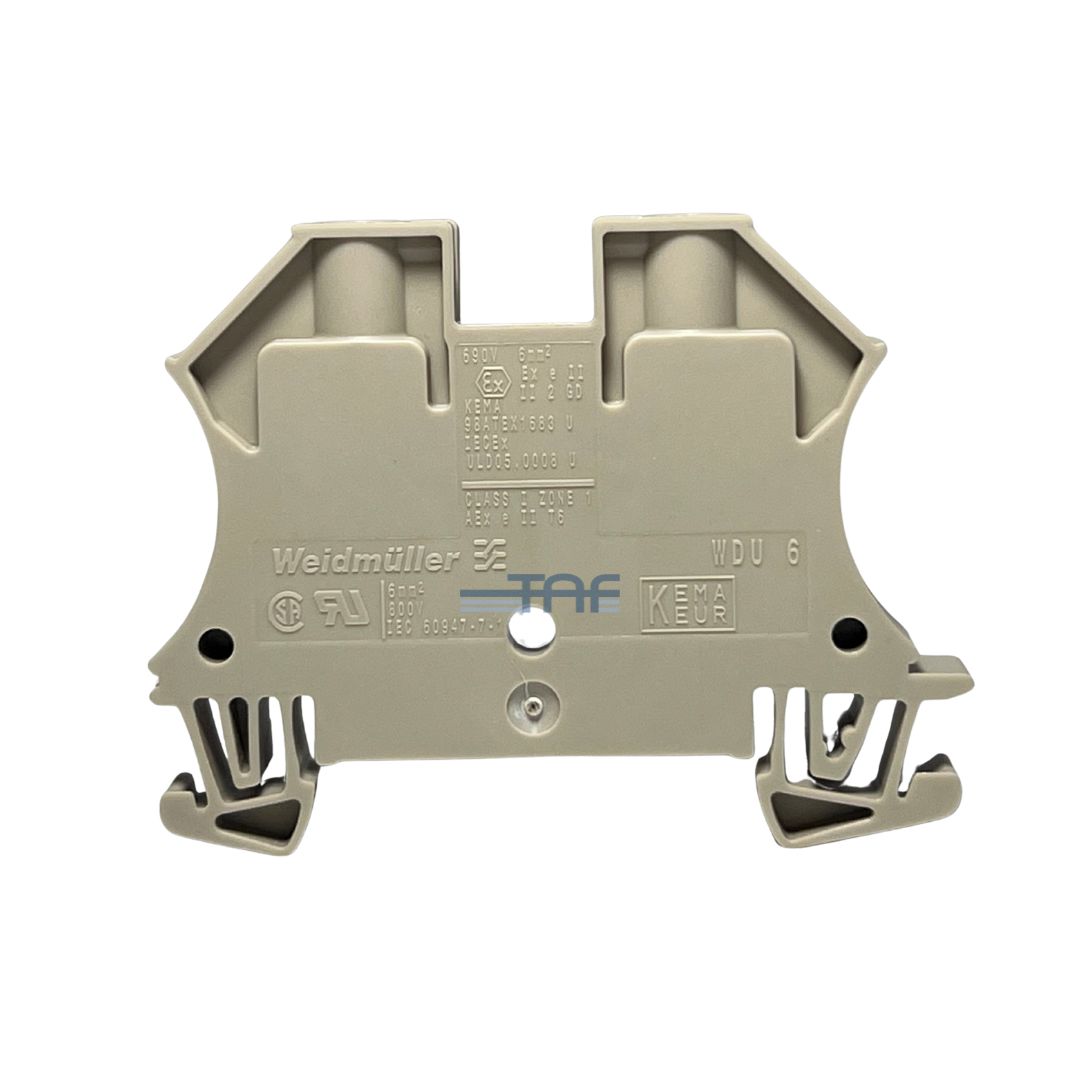

ترمینال ریلی WDU 6 از برند وایدمولر، به رنگ قهوهای و با طراحی تکطبقه عرضه میشود. این محصول از سیمهایی با سایز 26 تا 8 AWG و سطح مقطع کابل 6 میلیمتر مربع پشتیبانی میکند و از روش اتصال پیچی بهره میبرد. ولتاژ نامی آن 800 ولت و جریان نامی آن 41 آمپر است. حداقل دمای کاری 50- درجه سانتیگراد و حداکثر دمای کاری 120+ درجه سانتیگراد میباشد. این ترمینال دارای گواهینامه استفاده در مناطق خطرناک ATEX بوده و با استانداردهای CCC، CE، CSA، DNV، EAC، IECEx، RoHS، UKCA و UL مطابقت دارد.
ترمینالهای Weidmüller از مهمترین و پرکاربردترین اجزای تابلوهای برق صنعتی، سیستمهای کنترل و تجهیزات اتوماسیون هستند. این محصولات اتصالاتی ایمن و پایدار میان هادیها ایجاد میکنند و انتقال جریان و سیگنال را با اطمینان بالا انجام میدهند.
شرکت Weidmüller بدنه این ترمینالها را معمولاً از ترموپلاستیک مقاوم Wemid تولید میکند. این متریال مقاومت حرارتی بالایی دارد و با درجه اشتعالپذیری UL 94 V-0، ایمنی عملکرد ترمینال را در شرایط صنعتی سخت تضمین میکند. Weidmüller در مدلهای مختلف از سیستمهای اتصال پیچی، گیرهفنری (Tension Clamp) و پلاگینی استفاده میکند تا نصب سریع، اتصال محکم و جلوگیری از شل شدن سیمها را ممکن سازد.
این ترمینالها از طیف گستردهای از هادیها پشتیبانی میکنند؛ از سیمهای نازک AWG 30 تا کابلهای صنعتی بزرگ با سطح مقطع بیش از 240 میلیمتر مربع. بسته به مدل، این محصولات جریان نامی چند آمپر تا بیش از 400 آمپر را عبور میدهند و معمولاً در ولتاژ کاری 500 تا 1000 ولت عملکرد پایدار دارند. طراحی ماژولار و جمعوجور ترمینالهای Weidmüller نصب روی ریل استاندارد DIN (TS 35 / TS 32) را ساده میکند و زمان نصب را کاهش میدهد.
| کد فنی | 1020200000 |
| سری ساخت | WDU |
| نام اختصاری | WDU 6 |
| نحوه نصب | Screw connection |
| سایز | 6 mm |
| تعداد طبقه | 1 |
| تعداد اتصال | 2 |
| جنس بدنه | Wemid |
| رنگ | بژ |

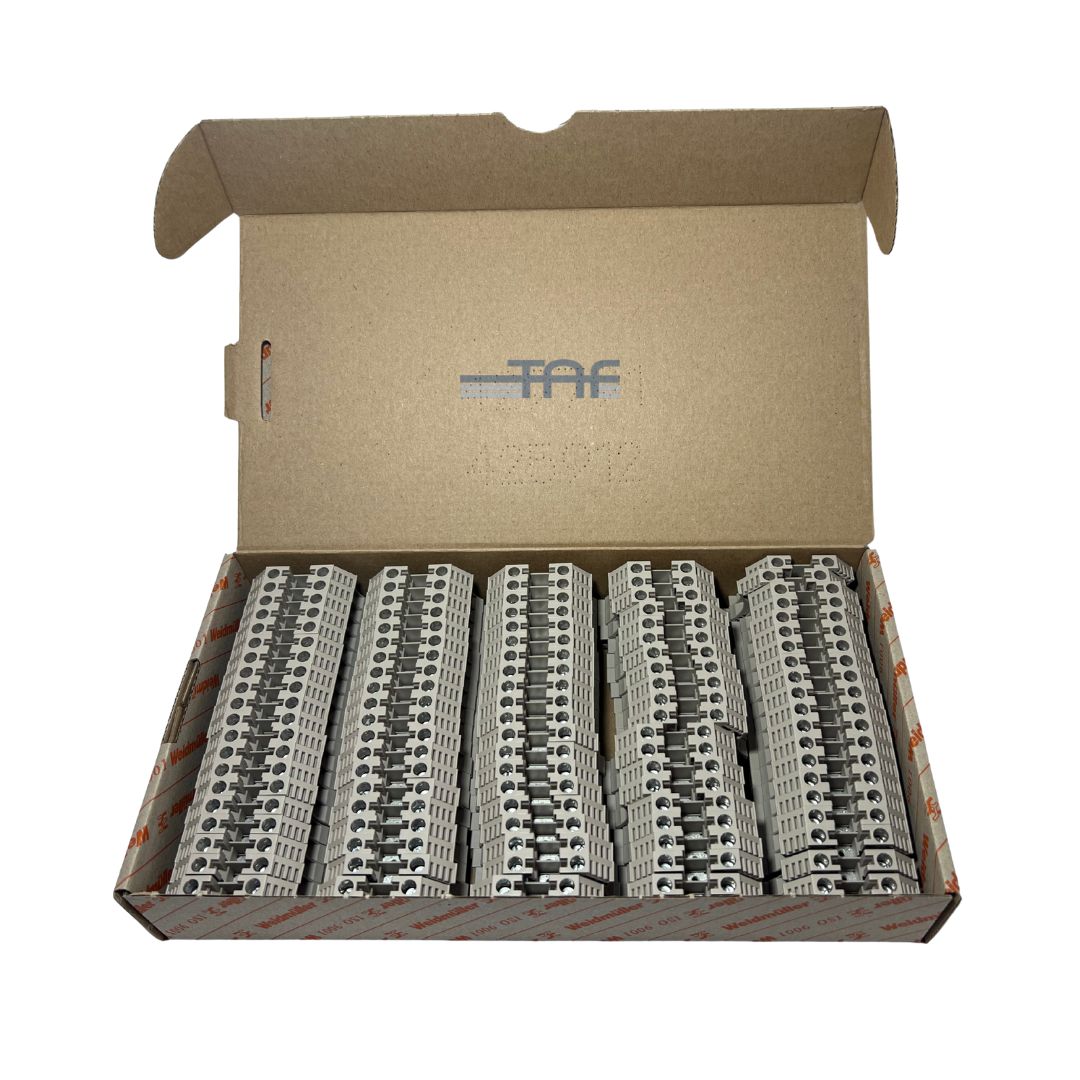

| تعداد در جعبه | 100 items |
ترمینالهای وایدمولر از سه مکانیزم اصلی استفاده میکنند: پیچی (screw clamp)، فنری (push-in) و گیرهای (spring clamp). مدل پیچی با پیچ سیم را محکم میکند، مدل فنری اتصال سریع و بدون ابزار ایجاد میکند و مدل گیرهای تماس مطمئن و مقاوم در برابر لرزش فراهم میکند.
جریان اسمی ترمینالها بسته به مدل بین ۲ تا ۲۵۰ آمپر و ولتاژ تا ۱۰۰۰ ولت AC/DC است. انتخاب مناسب باید مطابق با استانداردهای IEC 60947-7-1 و UL 1059 انجام شود تا از داغ شدن یا آسیب اتصال جلوگیری شود.
بله، ترمینالهای وایدمولر مطابق استانداردهای IEC، UL و CSA تولید میشوند و بهطور گسترده در صنایع برق صنعتی، نفت و گاز، پتروشیمی، اتوماسیون صنعتی و تابلوهای توزیع استفاده میشوند
رعایت محدوده جریان و ولتاژ، استفاده از سیم مناسب، نصب صحیح و بررسی دورهای اتصالات کلید اصلی است. ترمینالهای وایدمولر از مواد مقاوم در برابر حرارت و خوردگی ساخته شده و مطابق استانداردهای UL، CSA و IEC تست شدهاند.
