رله دو کنتاکت 115VAC وایدمولر (16MM)

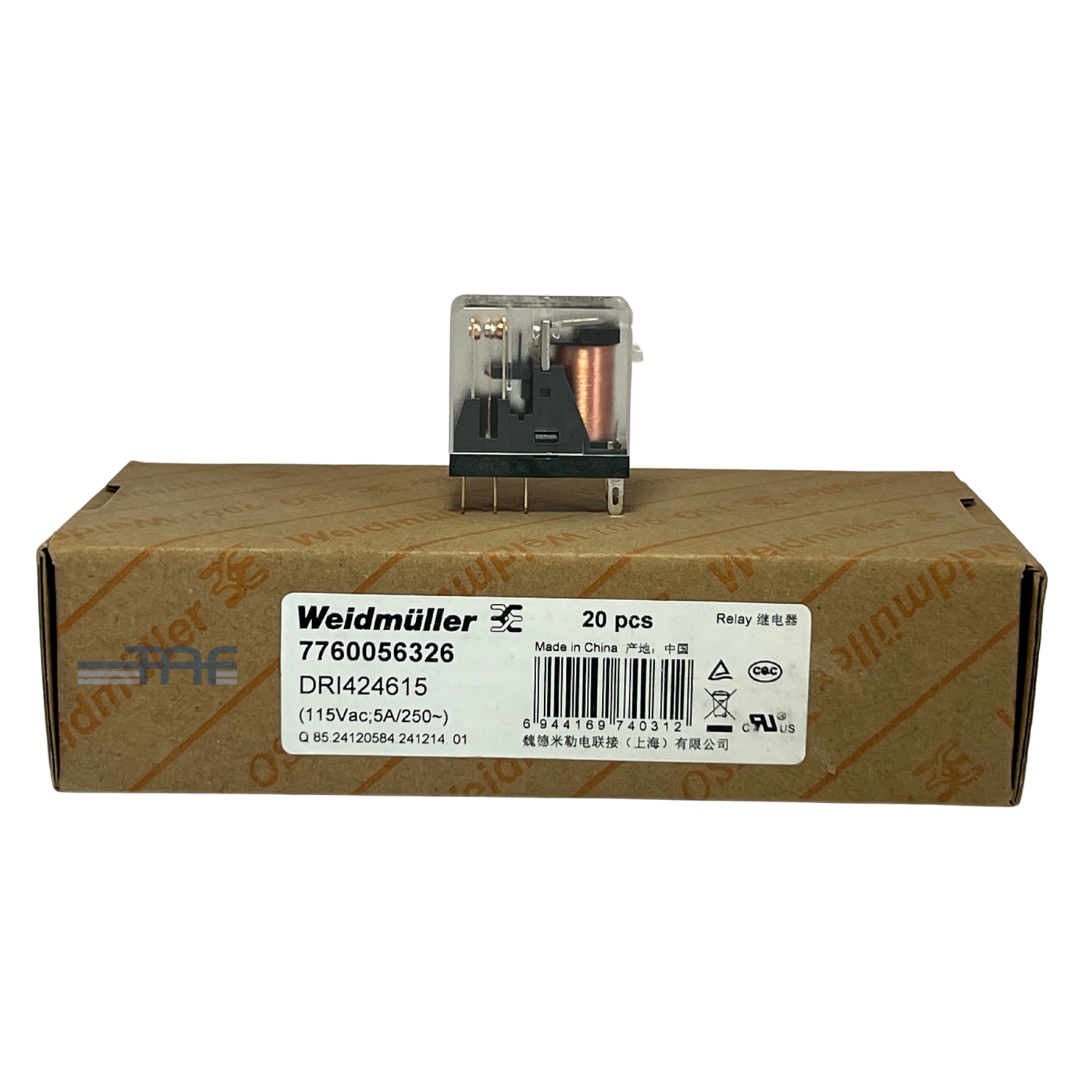

رله شیشه‌ای DRI424615 از سری D‑Series DRI شرکت وایدمولر (Weidmüller) با پارت‌نامبر 7760056326 یک رله کمکی الکترومکانیکی صنعتی است که برای کنترل و سوئیچینگ مدارهای فرمان و سیگنال در تابلو برق‌ها، سیستم‌های کنترل و اتوماسیون به کار می‌رود.

این رله با اعمال ولتاژ کنترلی 115 ولت AC به بوبین فعال می‌شود و باعث تغییر وضعیت کنتاکت‌ها می‌گردد تا بارها و سیگنال‌های الکتریکی را به‌صورت مطمئن قطع یا وصل کند.

مشخصات فنی رله سری D | Weidmüller D‑Series DRI

• کد فنی (Model): DRI424615
• پارت نامبر: 7760056326
• ولتاژ بوبین: 115 V AC
• نوع کنتاکت: ۲ کنتاکت تبدیلی (2 CO / DPDT)
• جریان کنتاکت: 5 آمپر (در بار مقاومتی)
• ولتاژ سوئیچینگ: تا 250 V AC و 250 V DC
• نوع رله: الکترومکانیکی شیشه‌ای صنعتی (Plug‑in)
• اتصالات: فیش‌های تخت (Flat blade) برای نصب سریع

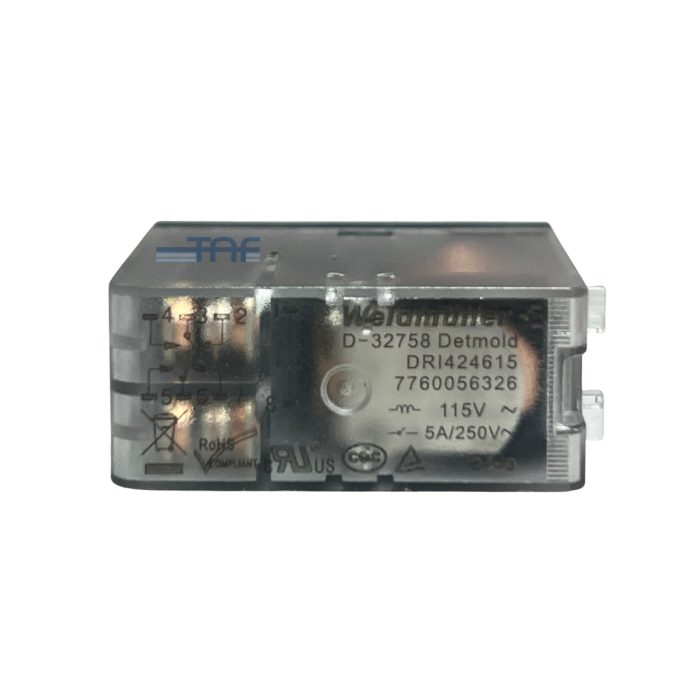

رله شیشه ای وایدمولر

رله (Relay) نوعی کلید الکتریکی است که امکان قطع و وصل یک مدار را با استفاده از مدار الکتریکی دیگر فراهم می‌کند. به بیان ساده، رله این قابلیت را دارد که با دریافت یک سیگنال کنترلی با جریان یا ولتاژ کم، یک مدار با جریان یا ولتاژ بالاتر را کنترل کند. به همین دلیل، رله‌ها نقش بسیار مهمی در سیستم‌های کنترلی، حفاظتی و اتوماسیون صنعتی ایفا می‌کنند.

عملکرد رله می‌تواند بر اساس روش‌های مختلفی انجام شود که از جمله مهم‌ترین آن‌ها می‌توان به مکانیکی، مغناطیسی، حرارتی، الکترواستاتیکی و الکترونیکی (حالت جامد) اشاره کرد. رایج‌ترین نوع رله‌ها، رله‌های الکترومکانیکی هستند که با استفاده از سیم‌پیچ و میدان مغناطیسی عمل می‌کنند.

یک رله معمولاً از چند بخش اصلی تشکیل شده است؛ از جمله سیم‌پیچ (Coil)، کنتاکت نرمال باز (NO)، کنتاکت نرمال بسته (NC) و ترمینال مشترک یا کامن (COM). در حالت عادی و زمانی که ولتاژی به سیم‌پیچ اعمال نشده باشد، کنتاکت نرمال بسته به پایه کامن متصل است. با اعمال ولتاژ به سیم‌پیچ، میدان مغناطیسی ایجاد شده باعث تغییر وضعیت کنتاکت‌ها می‌شود؛ به‌طوری که اتصال از NC جدا شده و کنتاکت نرمال باز (NO) به پایه کامن متصل می‌گردد. با قطع ولتاژ سیم‌پیچ، رله به وضعیت اولیه خود بازمی‌گردد.

از ویژگی‌های مهم رله‌ها این است که می‌توانند جریانی به‌مراتب قوی‌تر از جریان کنترلی ورودی را قطع و وصل کنند. به همین دلیل، در بسیاری از کاربردها از رله به‌عنوان واسط یا تقویت‌کننده کنترلی استفاده می‌شود؛ به‌گونه‌ای که یک سیگنال ضعیف بتواند بارهای الکتریکی بزرگ‌تر را کنترل کند.
