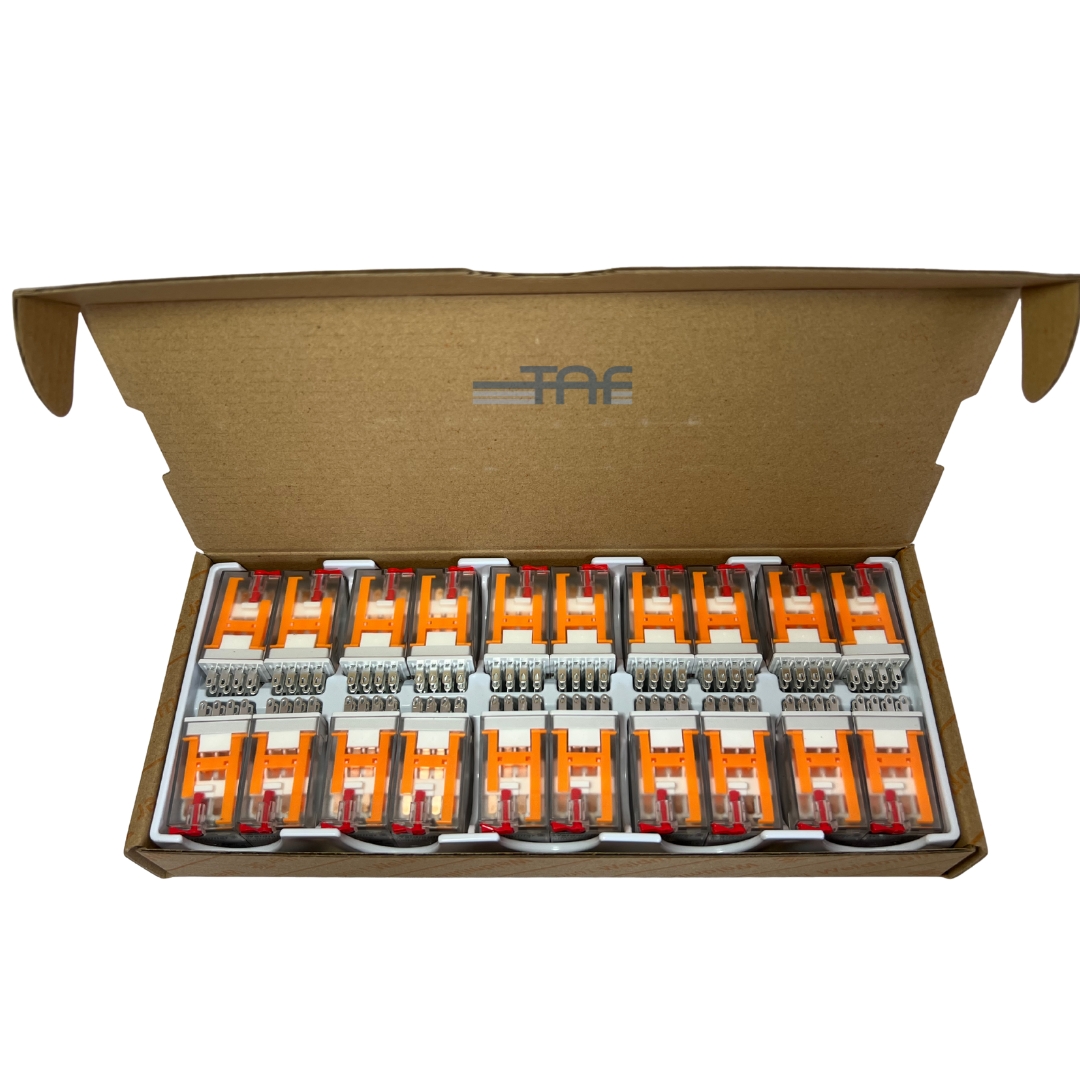

رله شیشه ای چهار کنتاکت 115VAC وایدمولر

کار اصلی این رله، ایزوله‌سازی الکتریکی بین مدار فرمان و مدار قدرت و انتقال سیگنال‌های کنترلی به بارها بدون تداخل الکتریکی مستقیم است. این کار باعث می‌شود تجهیزات حساس مانند PLC، کنترلرها و تایمرها در برابر جریان‌ها و ولتاژهای بالا محافظت شوند.

عملکرد این رله الکترومغناطیسی است و برای کارکرد پایدار در محیط‌های صنعتی طراحی شده است. همچنین این مدل دارای LED نمایش وضعیت عملکرد و دکمه تست دستی (Test Button) است که فرآیند تست و عیب‌یابی را در تابلو برق ساده‌تر می‌کند.

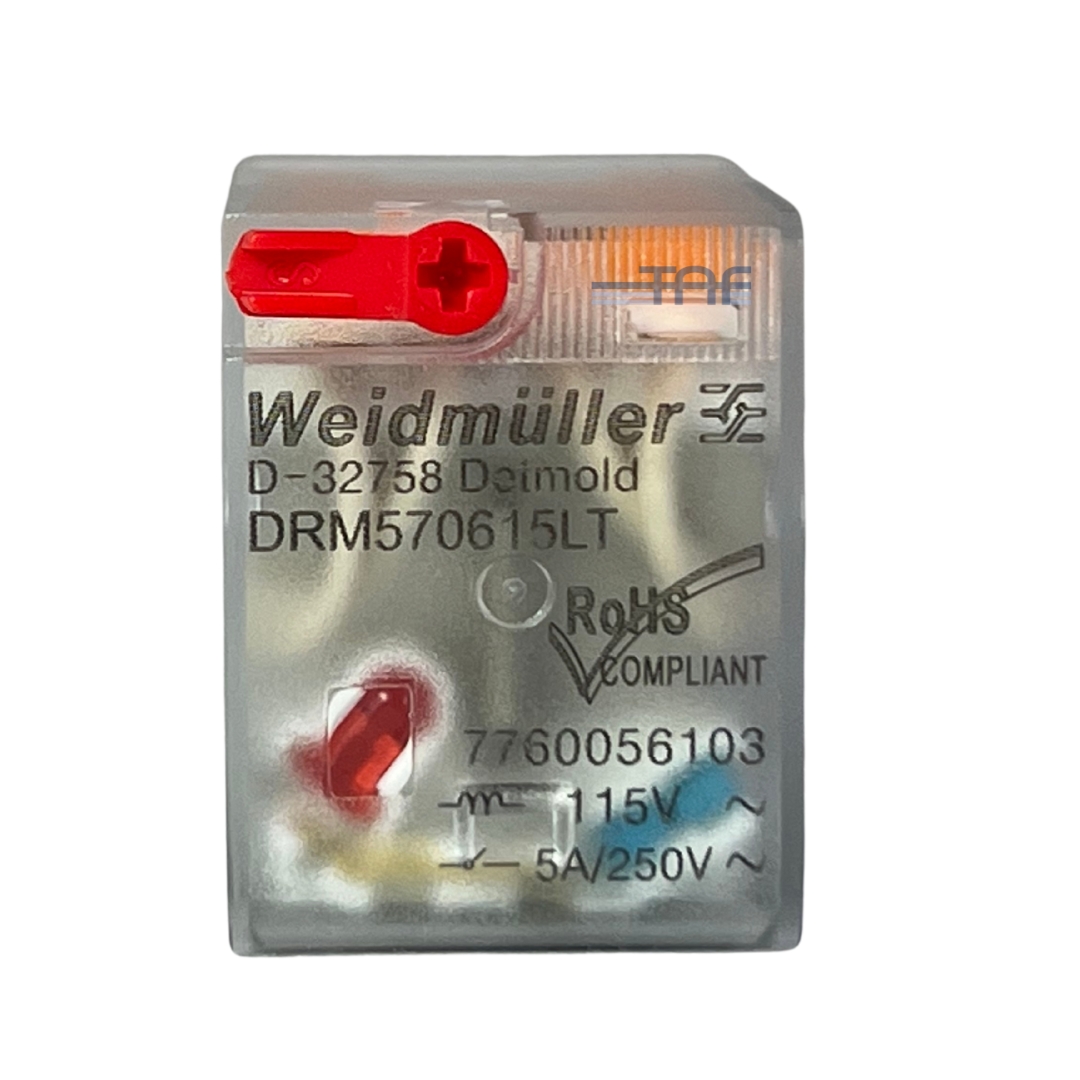

مشخصات فنی رله سری D | Weidmüller D‑Series Relay

• کد فنی (Model): DRM570615LT
• پارت نامبر: 7760056103
• ولتاژ بوبین: 115 V AC
• حداکثر جریان کنتاکت: 5 آمپر
• تعداد کنتاکت: 4 کنتاکت تبدیلی (4CO / 4 Form C)
• نوع رله: شیشه‌ای کمکی (Plug‑in Relay)
• نشانگر وضعیت (LED): دارد
• دکمه تست دستی: دارد
• نوع نصب: روی سوکت‌های استاندارد سری DRM

رله شیشه ای وایدمولر

رله (Relay) نوعی کلید الکتریکی است که امکان قطع و وصل یک مدار را با استفاده از مدار الکتریکی دیگر فراهم می‌کند. به بیان ساده، رله این قابلیت را دارد که با دریافت یک سیگنال کنترلی با جریان یا ولتاژ کم، یک مدار با جریان یا ولتاژ بالاتر را کنترل کند. به همین دلیل، رله‌ها نقش بسیار مهمی در سیستم‌های کنترلی، حفاظتی و اتوماسیون صنعتی ایفا می‌کنند.

عملکرد رله می‌تواند بر اساس روش‌های مختلفی انجام شود که از جمله مهم‌ترین آن‌ها می‌توان به مکانیکی، مغناطیسی، حرارتی، الکترواستاتیکی و الکترونیکی (حالت جامد) اشاره کرد. رایج‌ترین نوع رله‌ها، رله‌های الکترومکانیکی هستند که با استفاده از سیم‌پیچ و میدان مغناطیسی عمل می‌کنند.

یک رله معمولاً از چند بخش اصلی تشکیل شده است؛ از جمله سیم‌پیچ (Coil)، کنتاکت نرمال باز (NO)، کنتاکت نرمال بسته (NC) و ترمینال مشترک یا کامن (COM). در حالت عادی و زمانی که ولتاژی به سیم‌پیچ اعمال نشده باشد، کنتاکت نرمال بسته به پایه کامن متصل است. با اعمال ولتاژ به سیم‌پیچ، میدان مغناطیسی ایجاد شده باعث تغییر وضعیت کنتاکت‌ها می‌شود؛ به‌طوری که اتصال از NC جدا شده و کنتاکت نرمال باز (NO) به پایه کامن متصل می‌گردد. با قطع ولتاژ سیم‌پیچ، رله به وضعیت اولیه خود بازمی‌گردد.

از ویژگی‌های مهم رله‌ها این است که می‌توانند جریانی به‌مراتب قوی‌تر از جریان کنترلی ورودی را قطع و وصل کنند. به همین دلیل، در بسیاری از کاربردها از رله به‌عنوان واسط یا تقویت‌کننده کنترلی استفاده می‌شود؛ به‌گونه‌ای که یک سیگنال ضعیف بتواند بارهای الکتریکی بزرگ‌تر را کنترل کند.
