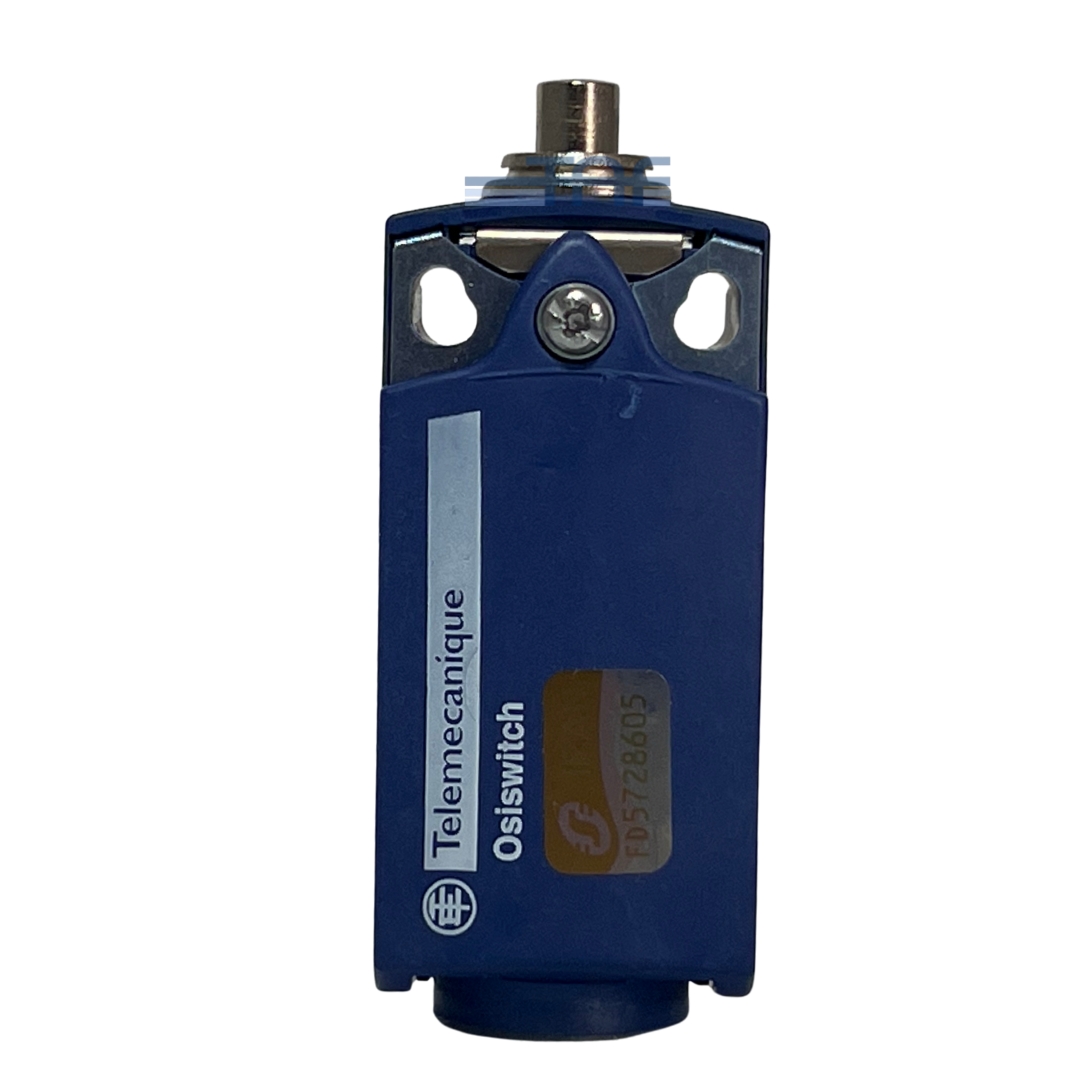

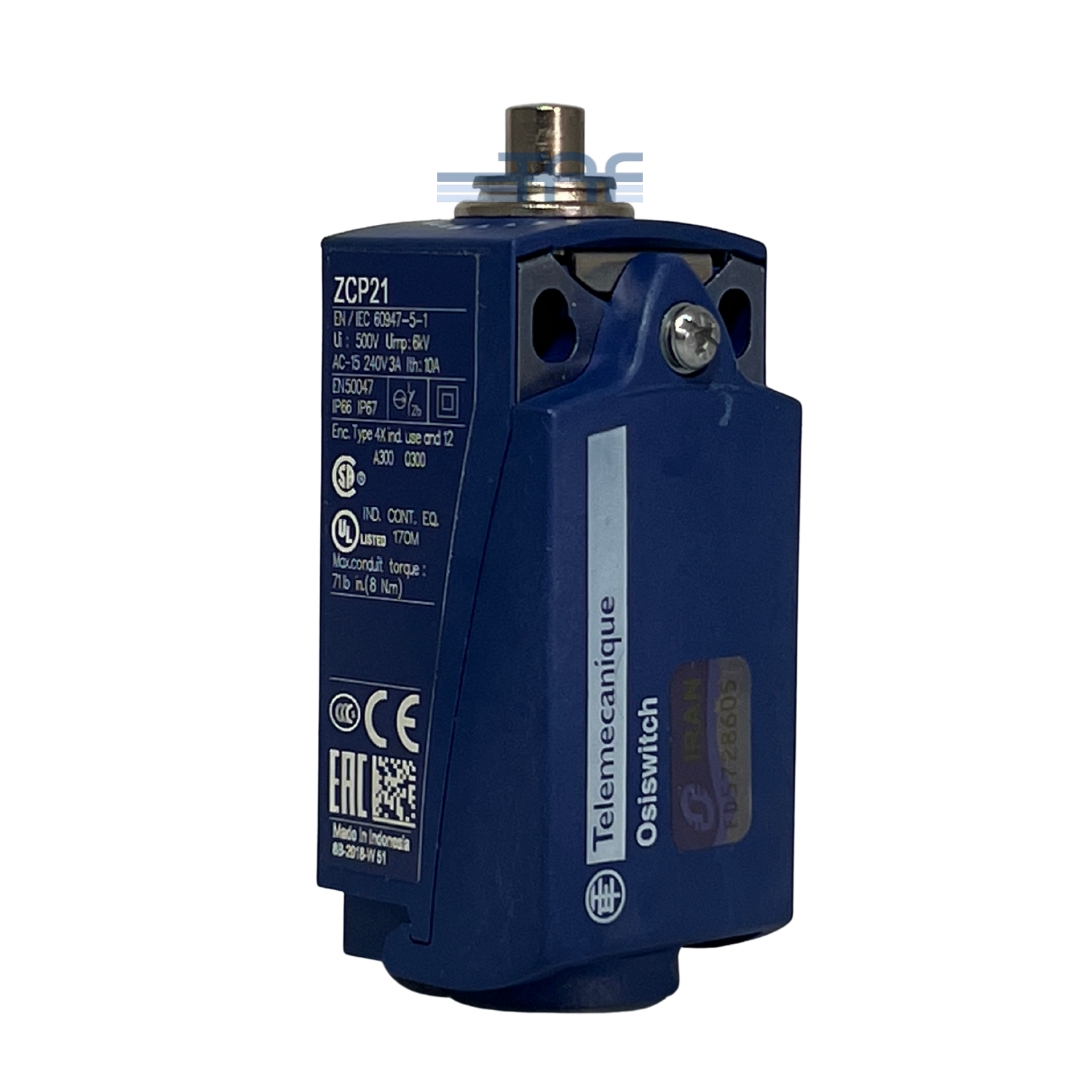

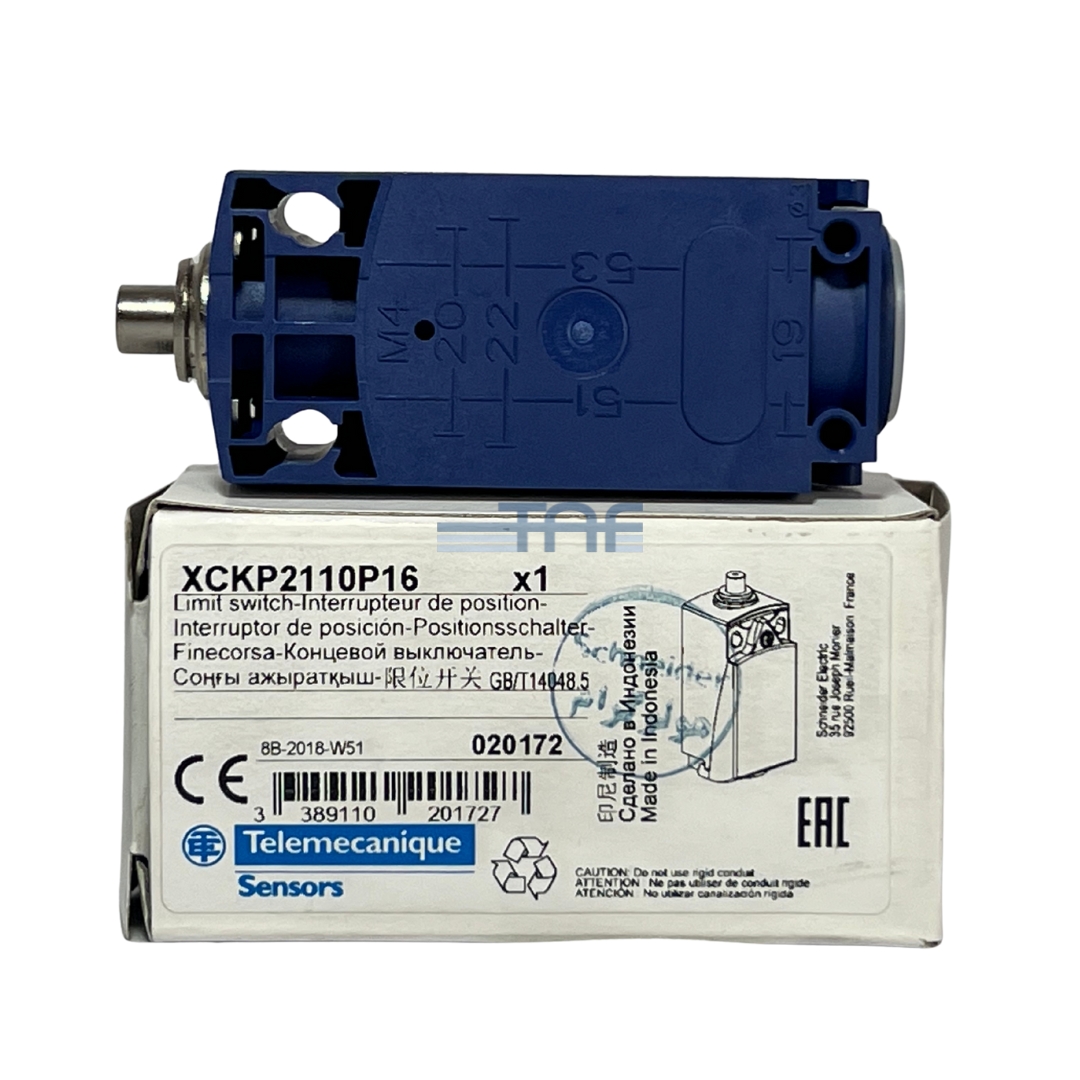

لیمیت سوئیچ اشنایدر مدل XCKP2110P16

لیمیت سوئیچ XCKP2110P16 از سری Telemecanique / XC Special شرکت اشنایدر الکتریک فرانسه است و وظیفه تبدیل حرکت مکانیکی به سیگنال کنترل الکتریکی را بر عهده دارد. این محصول دارای پیستون فلزی (metal-end plunger) با بازگشت فنری است که در تماس با قطعات متحرک، وضعیت کنتاکت‌ها را تغییر می‌دهد. طراحی جمع‌وجور و ماژولار این سوئیچ نصب و تعمیر و نگهداری آن را ساده می‌کند.

مشخصات فنی

• نوع کنتاکت‌ها: 1 کنتاکت نرمال باز (NO) + 1 کنتاکت نرمال بسته (NC)
• بدنه: پلاستیک مقاوم با سر پیستون از آلیاژ زاماک
• اتصال الکتریکی: ترمینال پیچی با ظرفیت 0.34 تا 1.5 mm²
• ورودی کابل: رزوه M16 × 1.5
• عملکرد: Snap action با پاسخ سریع و دقیق
• دامنه حرکت: فعال‌سازی با فشاری مشخص و بازگشت فنری
• دوام مکانیکی: تا 15 میلیون سیکل
• دوام الکتریکی: تا 5 میلیون عملیات
• درجه حفاظت: IP66 و IK04

لیمیت سوئیچ تله مکانیک ( اشنایدر )

لیمیت سوئیچ (Limit Switch) یا میکروسوئیچ نوعی کلید الکترومکانیکی است که وظیفه آن قطع یا وصل کردن جریان برق در مدارهای الکتریکی و صنعتی است. نخستین میکروسوئیچ در سال 1932 توسط پیتر مک‌گل ساخته شد و او بعدها در سال 1937 شرکت معروف Micro Switch را تأسیس کرد. امروزه برندهای مختلفی از جمله اشنایدر الکتریک از پیشروترین تولیدکنندگان لیمیت‌سوئیچ با کیفیت و استاندارد بالا هستند.

نحوه عملکرد میکروسوئیچ:

عملکرد یک میکروسوئیچ بر اساس اعمال فشار بر شاسی یا عملگر آن است.

وقتی فشار روی شاسی وارد می‌شود، قطع یا وصل شدن جریان انجام می‌گیرد.

با برداشتن فشار، وضعیت کنتاکت‌ها به حالت اولیه بازمی‌گردد.

لیمیت‌سوئیچ در واقع یک وسیله الکترومکانیکی است که از یک عملگر مکانیکی و یک مجموعه کنتاکت تشکیل شده است. هنگامی که یک جسم یا بخش متحرک ماشین به عملگر برخورد می‌کند، این تجهیز فرمان قطع یا وصل مدار را صادر می‌کند.

کاربردهای لیمیت‌سوئیچ‌های اشنایدر:

لیمیت‌سوئیچ‌ها نقش مهمی در کنترل و ایمنی تجهیزات صنعتی دارند و قادرند وضعیت‌های مختلفی را تشخیص دهند، مانند:

حضور یا عدم حضور جسم

عبور جسم از نقطه مشخص

تشخیص موقعیت و پایان مسیر

کنترل حرکت‌های خطی و چرخشی
