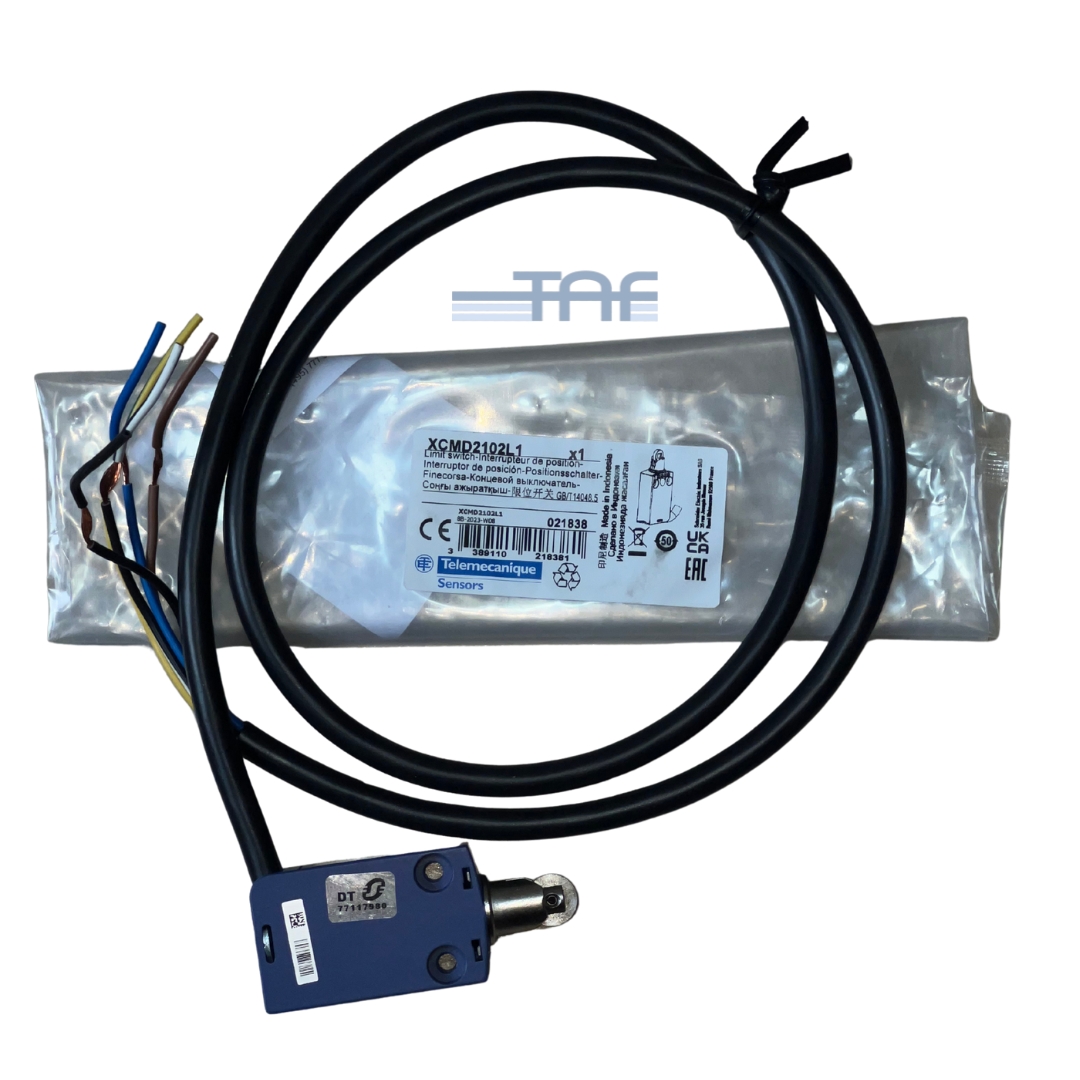

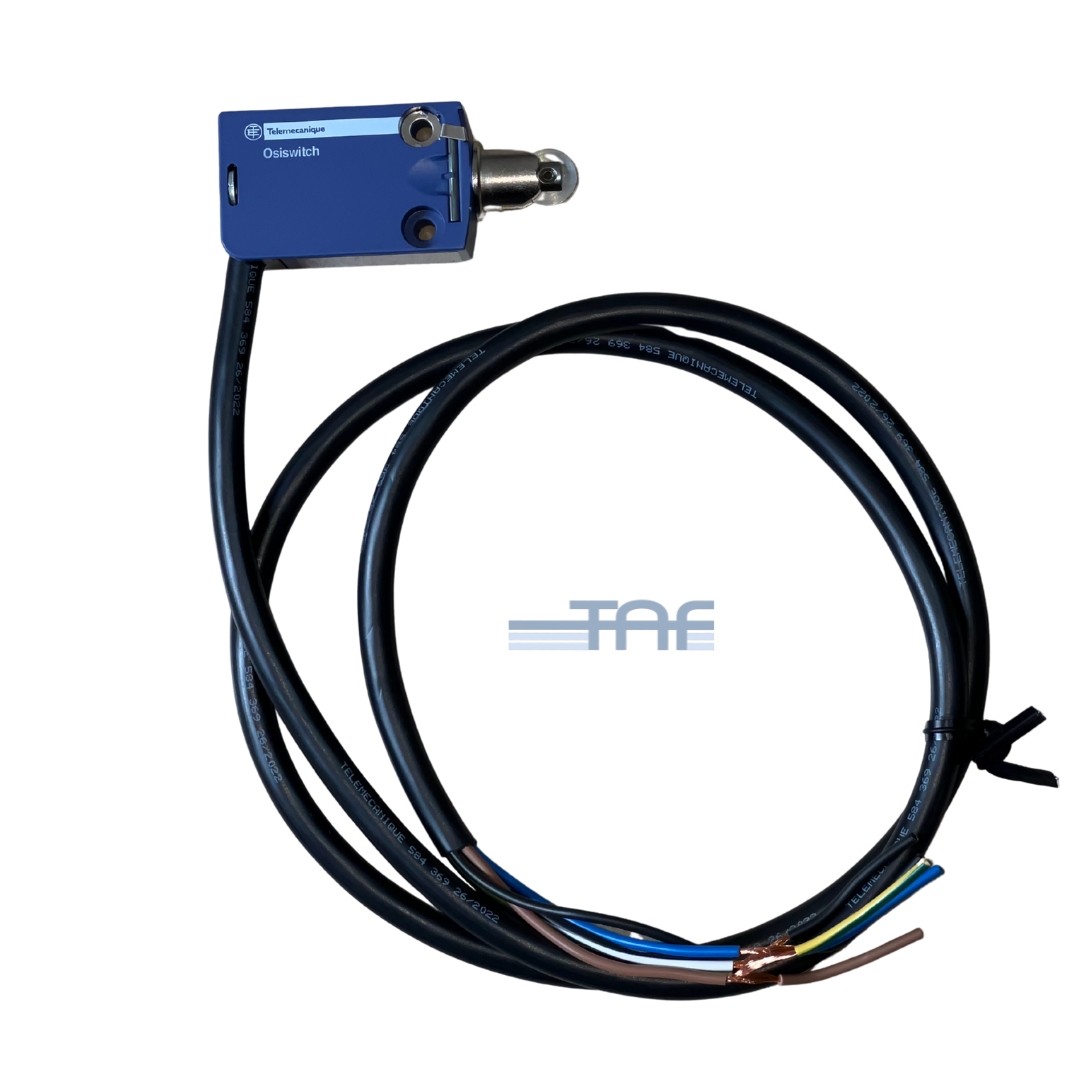

لیمیت سوئیچ اشنایدر مدل XCMD2102L1

لیمیت سوئیچ XCMD2102L1 از سری Telemecanique Sensors / Schneider Electric (رِنج XC Standard) است. این سوئیچ با مکانیزم «رولر­پلاunger فلزی با بازگشت فنری» طراحی شده و وظیفه آن تبدیل حرکت مکانیکی (با تماس یا فشار مکانیکی) به سیگنال قطع/وصل الکتریکی است.

مشخصات فنی

• نوع عملگر (Actuator): رولر‑پلاunger فلزی با بازگشت فنری (steel roller plunger, spring‑return)
• کنتاکت‌ها: ۱ کنتاکت نرمال بسته (NC) + ۱ کنتاکت نرمال باز (NO) — یعنی 1NC + 1NO
• نوع عملکرد کنتاکت: Snap‑action (قطع/وصل سریع)
• اتصالات الکتریکی: کابل پیش‌سیم‌کشی شده به طول 1 متر با کانکتور قابل جداسازی (removable cable connector) و سیم 5 × 0.75 mm²
• کد تماس / قدرت قابل سوئیچ: AC تا 240 V / 1.5 A (بسته به استاندارد IEC/EN) یا 6 A در شرایط خاص. برخی منابع 5 A را برای بار مقاومتی ذکر می‌کنند.
• حداقل نیروی تحریک (operating force): حدود 7 N
• سرعت عمل (max actuation speed): تا 0.5 متر بر ثانیه
• دوام مکانیکی: تا 10 میلیون سیکل
• دوام الکتریکی: تا 5 میلیون سیکل (بسته به شرایط بار)
• بدنه: ساخته‌شده از آلیاژ Zamak (فلز مقاوم)

لیمیت سوئیچ تله مکانیک ( اشنایدر )

لیمیت سوئیچ (Limit Switch) یا میکروسوئیچ نوعی کلید الکترومکانیکی است که وظیفه آن قطع یا وصل کردن جریان برق در مدارهای الکتریکی و صنعتی است. نخستین میکروسوئیچ در سال 1932 توسط پیتر مک‌گل ساخته شد و او بعدها در سال 1937 شرکت معروف Micro Switch را تأسیس کرد. امروزه برندهای مختلفی از جمله اشنایدر الکتریک از پیشروترین تولیدکنندگان لیمیت‌سوئیچ با کیفیت و استاندارد بالا هستند.

نحوه عملکرد میکروسوئیچ:

عملکرد یک میکروسوئیچ بر اساس اعمال فشار بر شاسی یا عملگر آن است.

وقتی فشار روی شاسی وارد می‌شود، قطع یا وصل شدن جریان انجام می‌گیرد.

با برداشتن فشار، وضعیت کنتاکت‌ها به حالت اولیه بازمی‌گردد.

لیمیت‌سوئیچ در واقع یک وسیله الکترومکانیکی است که از یک عملگر مکانیکی و یک مجموعه کنتاکت تشکیل شده است. هنگامی که یک جسم یا بخش متحرک ماشین به عملگر برخورد می‌کند، این تجهیز فرمان قطع یا وصل مدار را صادر می‌کند.

کاربردهای لیمیت‌سوئیچ‌های اشنایدر:

لیمیت‌سوئیچ‌ها نقش مهمی در کنترل و ایمنی تجهیزات صنعتی دارند و قادرند وضعیت‌های مختلفی را تشخیص دهند، مانند:

حضور یا عدم حضور جسم

عبور جسم از نقطه مشخص

تشخیص موقعیت و پایان مسیر

کنترل حرکت‌های خطی و چرخشی
