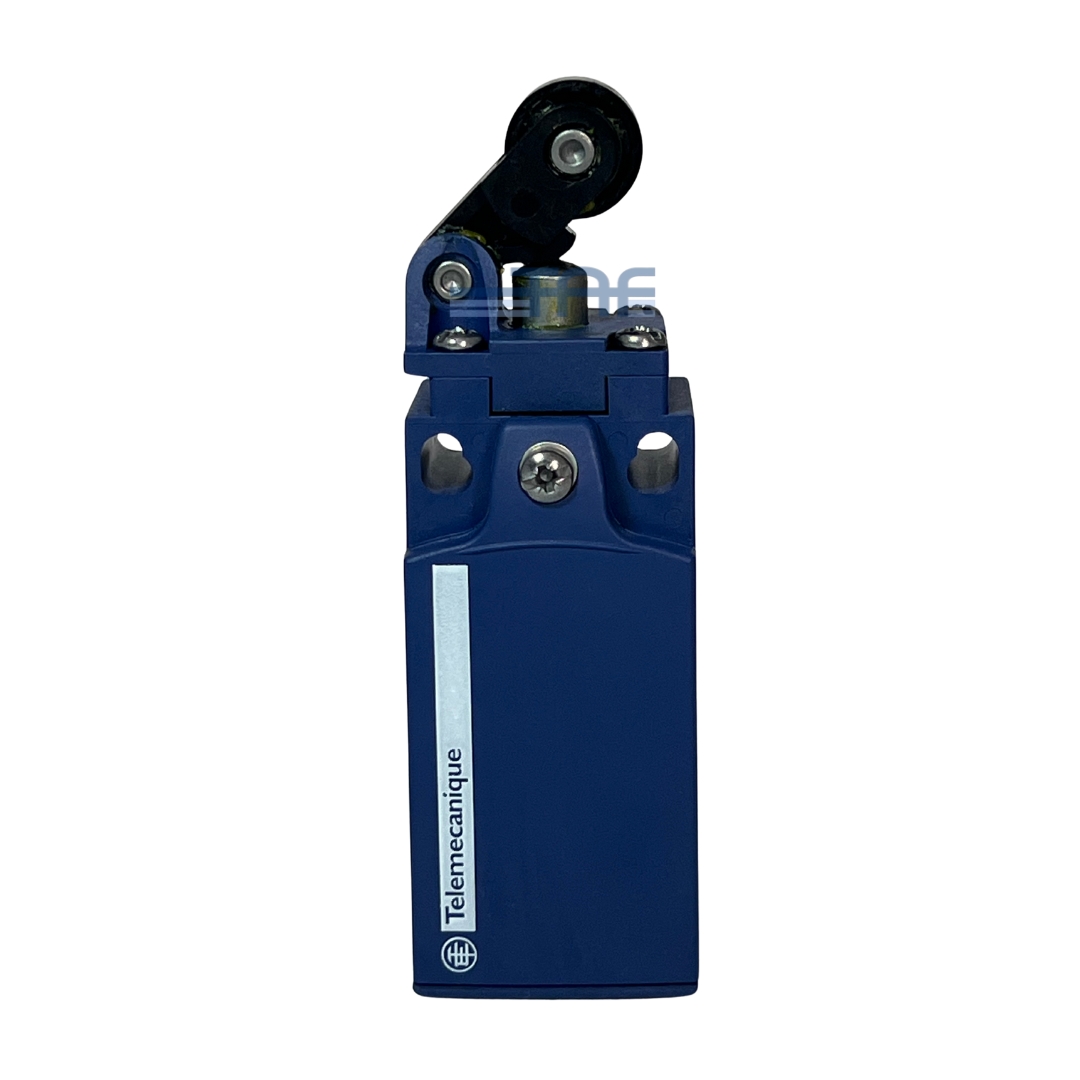

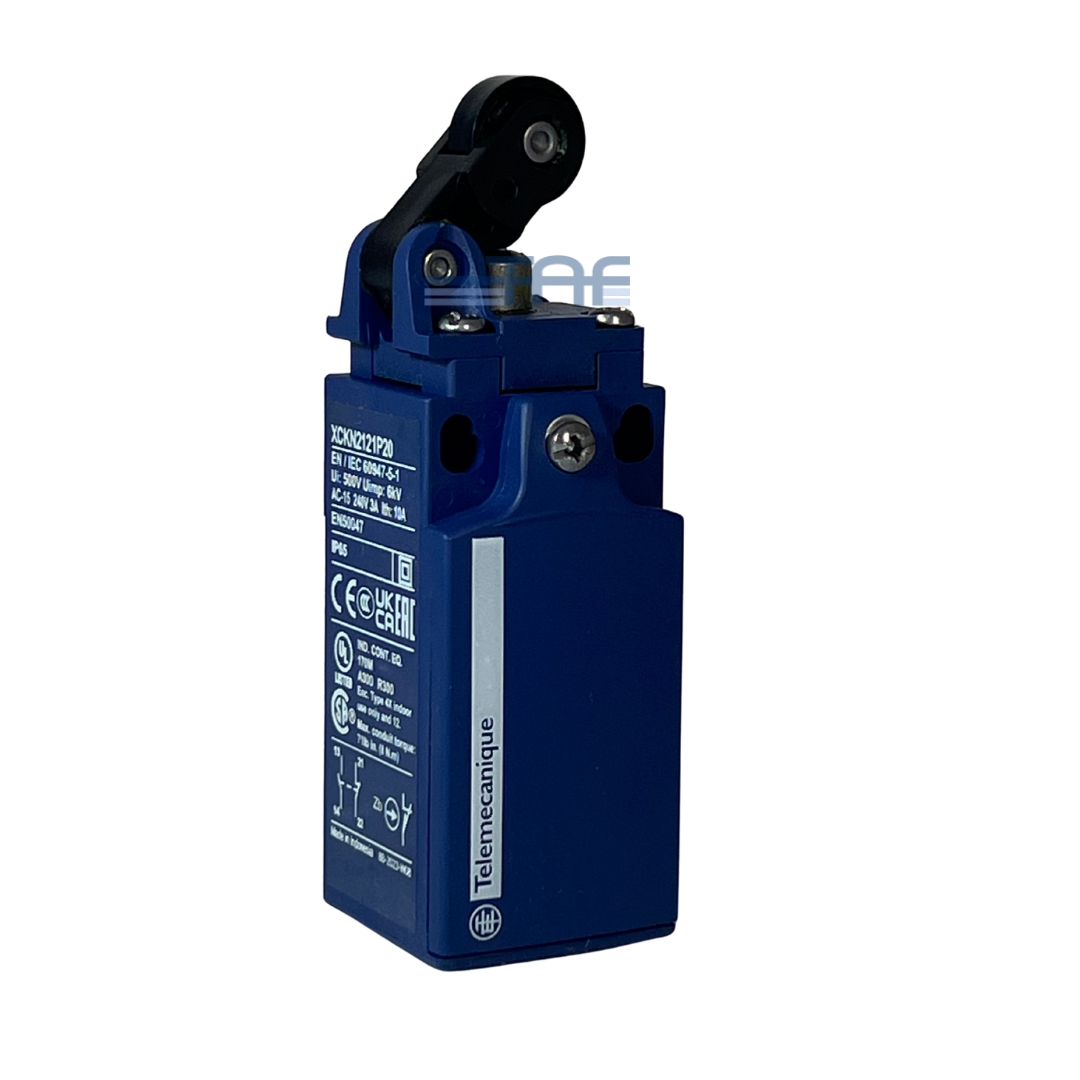

این مدل دارای یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته (1NO + 1NC) بوده و درجه حفاظتی آن IP65 و IK04 است که مقاومت مناسبی در برابر گرد و غبار، رطوبت و ضربه فراهم میسازد. سوئیچ محدودکننده XCKN2121P20 در ماشینآلات صنعتی نظیر دستگاههای بستهبندی، سیستمهای حملونقل مواد و بالابرها کاربرد گستردهای دارد.
این تجهیز در بازه دمایی 25- تا 70 درجه سانتیگراد عملکرد پایدار دارد. دوام الکتریکی آن برابر با 5 میلیون سیکل و دوام مکانیکی آن معادل 10 میلیون سیکل بوده و از طریق بدنه خود بر روی تجهیزات نصب میشود. این محصول دارای گواهینامههای UL، CCC و CSA بوده و مطابق با استانداردهای EN 60947-5-1، UL 508، EN 60204-1، IEC 60204-1 و IEC 60947-5-1 تولید میگردد.
ابعاد این سوئیچ 30 × 30 × 94 میلیمتر و وزن آن حدود 0.145 کیلوگرم است.
ویژگیهای فنی و عملکردی
بدنه پلاستیکی مقاوم با درجه حفاظت IP65، مناسب برای شرایط مختلف محیطی
عملکرد دقیق و سریع در تشخیص موقعیت قطعات متحرک
عمر طولانی با دوام مکانیکی 10 میلیون سیکل و الکتریکی 5 میلیون سیکل
نصب آسان به کمک ترمینالهای پیچی ایمن و مطمئن
لیمیت سوئیچ (Limit Switch) یا میکروسوئیچ نوعی کلید الکترومکانیکی است که وظیفه آن قطع یا وصل کردن جریان برق در مدارهای الکتریکی و صنعتی است. نخستین میکروسوئیچ در سال 1932 توسط پیتر مکگل ساخته شد و او بعدها در سال 1937 شرکت معروف Micro Switch را تأسیس کرد. امروزه برندهای مختلفی از جمله اشنایدر الکتریک از پیشروترین تولیدکنندگان لیمیتسوئیچ با کیفیت و استاندارد بالا هستند.
نحوه عملکرد میکروسوئیچ:
عملکرد یک میکروسوئیچ بر اساس اعمال فشار بر شاسی یا عملگر آن است.
وقتی فشار روی شاسی وارد میشود، قطع یا وصل شدن جریان انجام میگیرد.
با برداشتن فشار، وضعیت کنتاکتها به حالت اولیه بازمیگردد.
لیمیتسوئیچ در واقع یک وسیله الکترومکانیکی است که از یک عملگر مکانیکی و یک مجموعه کنتاکت تشکیل شده است. هنگامی که یک جسم یا بخش متحرک ماشین به عملگر برخورد میکند، این تجهیز فرمان قطع یا وصل مدار را صادر میکند.
کاربردهای لیمیتسوئیچهای اشنایدر:
لیمیتسوئیچها نقش مهمی در کنترل و ایمنی تجهیزات صنعتی دارند و قادرند وضعیتهای مختلفی را تشخیص دهند، مانند:
حضور یا عدم حضور جسم
عبور جسم از نقطه مشخص
تشخیص موقعیت و پایان مسیر
کنترل حرکتهای خطی و چرخشی
| کد فنی | XCKN2121P20 |
| سری ساخت | OsiSense XC |
| جنس بدنه | باکالیت |
| نوع عملکرد | فشاری |
| ولتاژ | 500 ولت |
| تعداد کنتاکت های کمکی | 1NO+1NC |
| عرض | 30میلی متر |
| ارتفاع | 65 میلی متر |
| وزن | 0.145 کیلوگرم |
لیمیت سوئیچهای اشنایدر در مدلهای مختلفی مانند اهرم قرقرهای، فشاری، آنتنی و غلطکی تولید میشوند که هرکدام متناسب با نوع حرکت و محل نصب انتخاب میگردند و برای کنترل و محدود کردن حرکت قطعات مکانیکی به کار میروند.
لیمیت سوئیچ از دو بخش اصلی تشکیل شده است:
بدنه که شامل کنتاکتهای NO و NC برای قطع و وصل مدار است و محرک که با برخورد فیزیکی فعال شده و از طریق فنر داخلی (Snap Action) فرمان را منتقل میکند.
برای انتخاب کلید اتوماتیک در بانکهای خازنی، بهتر است جریان نامی کلید ۱.۵ برابر جریان خازنها در نظر گرفته شود. همچنین باید قدرت قطع کلید رعایت شود، بهگونهای که جریان شارژ اولیه خازنها، که بر حسب کیلوآمپر مشخص میشود، از ظرفیت قطع کلید کمتر باشد.
