پایه رله دو کنتاکت 16 میلی متری وایدمولر

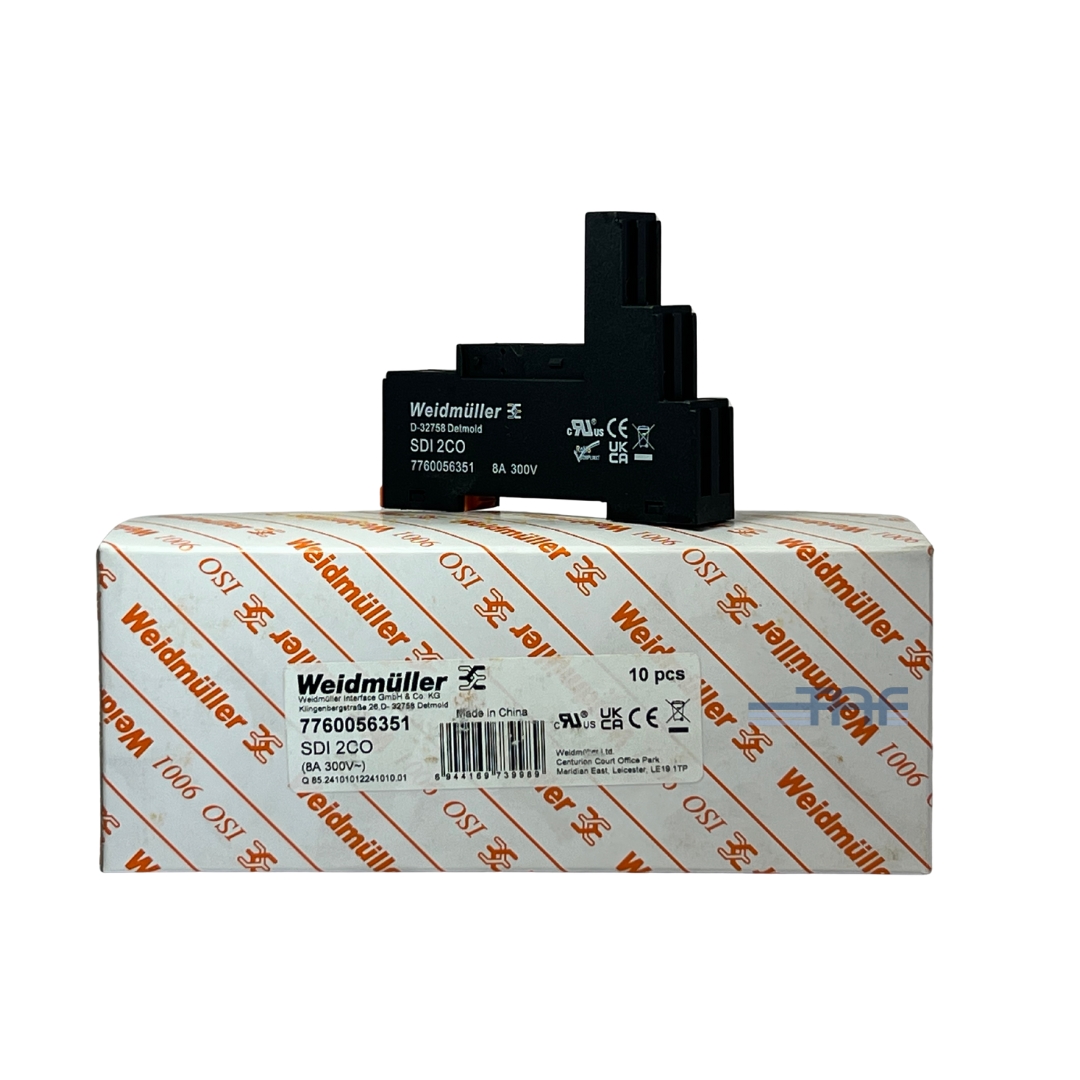

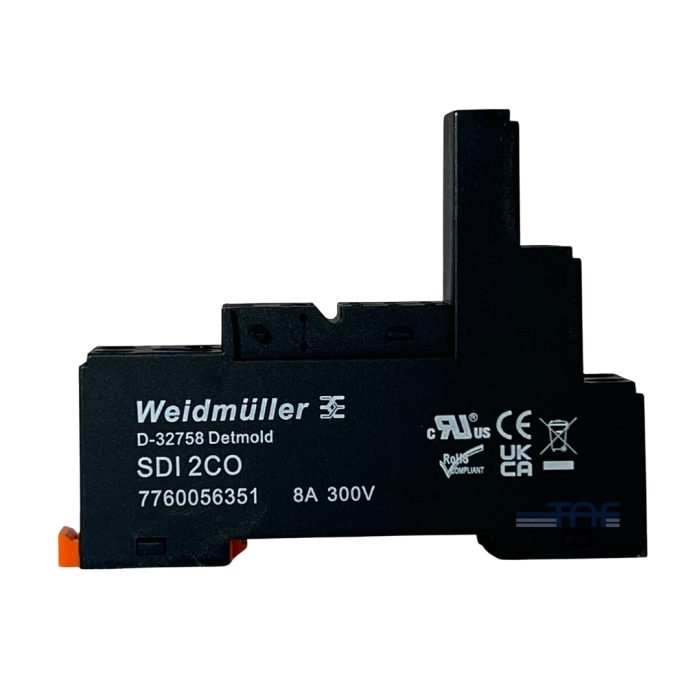

سوکت رله SDI 2CO با پارت‌نامبر 7760056351 از شرکت وایدمولر (Weidmüller)، یک پایه یا سوکت استاندارد صنعتی است که برای نصب و راه‌اندازی رله‌های سری D‑Series DRI طراحی شده است. این سوکت به‌عنوان رابط بین رله شیشه‌ای یا الکترومکانیکی و مدار فرمان استفاده می‌شود و اتصال رله را در تابلوهای برق و سیستم‌های کنترل با حداکثر ایمنی و پایداری الکتریکی فراهم می‌کند.

مشخصات فنی سوکت رله وایدمولر SDI 2CO – 7760056351

• نوع محصول: سوکت رله یا پایه رله صنعتی (Relay Socket)
• مدل: SDI 2CO
• کد فنی (پارت‌نامبر): 7760056351
• کاربرد: نصب و اتصال سوکت برای رله‌های سری DRI
• تعداد پل (کنتاکت): مناسب برای رله با ۲ کنتاکت تبدیلی (2CO / DPDT)
• ولتاژ کاری نامی: تا 250 V AC
• جریان کاری نامی: تا 8 A به‌صورت پیوسته
• نوع اتصال سیم: ترمینال‌های پیچی (Screw terminals)
• روش نصب: نصب آسان روی ریل DIN TS35
• تعداد پین‌ها: 8 پین برای اتصال کامل رله

رله شیشه ای وایدمولر

رله‌های شیشه‌ای وایدمولر از چندین جزء کلیدی تشکیل شده‌اند که هر یک نقش مهمی در عملکرد ایمن و دقیق رله دارند. اصلی‌ترین جزء، بوبین یا سیم‌پیچ الکترومغناطیسی است که با اعمال ولتاژ کنترلی، میدان مغناطیسی ایجاد کرده و مکانیزم داخلی را فعال می‌کند. این میدان باعث حرکت هسته متحرک (Armature) و در نتیجه تغییر وضعیت کنتاکت‌ها می‌شود. کنتاکت‌ها بخش‌هایی هستند که جریان بارهای اصلی را قطع یا وصل می‌کنند و معمولاً به صورت تبدیلی (CO / Form C) طراحی شده‌اند تا همزمان چند مسیر را کنترل کنند.

رله‌های وایدمولر دارای محفظه شیشه‌ای یا پلاستیکی مقاوم هستند که اجزای داخلی را در برابر گرد و غبار، رطوبت و آسیب‌های مکانیکی محافظت می‌کند و امکان مشاهده وضعیت داخلی رله را فراهم می‌نماید. بیشتر مدل‌ها شامل LED نمایش وضعیت عملکرد هستند که روشن بودن یا قطع بودن رله را به صورت بصری نشان می‌دهد و فرآیند عیب‌یابی را ساده‌تر می‌کند. دکمه تست دستی (Test Button) به کاربران اجازه می‌دهد عملکرد رله را بدون نیاز به برق ورودی بررسی کنند.

همچنین پایه یا سوکت نصب بخشی است که رله روی آن قرار می‌گیرد و اتصال به مدار فرمان و مدار قدرت از طریق آن انجام می‌شود. فنرها و مکانیزم‌های داخلی باعث بازگشت کنتاکت‌ها به حالت اولیه پس از قطع جریان می‌شوند. برخی مدل‌ها دارای کنتاکت کمکی یا اضافی برای کنترل هم‌زمان چند مدار هستند. تمام این اجزا با هم کار می‌کنند تا رله وایدمولر بتواند ایزوله‌سازی مدار فرمان از مدار قدرت، سوئیچینگ دقیق جریان‌ها و حفاظت تجهیزات حساس مانند PLC و تایمرها را با امنیت بالا و طول عمر طولانی انجام دهد.
