چراغهای سیگنال یکی از تجهیزات هشدار بصری در تابلوهای برق هستند که برای نمایش وضعیتها یا خطاهای مختلف، بسته به نیاز و طراحی مدار، مورد استفاده قرار میگیرند. بهطور کلی، این چراغها بهعنوان آلارم نوری برای نمایش وجود یا عدم وجود سیگنالها و خطاها کاربرد دارند.
چراغهای سیگنال در مدار به بخشهای مختلفی متصل میشوند، از جمله تجهیزات حفاظتی مانند رلههای کنترلی، بیمتالها، انواع کلیدها و کنتاکتورها. این اتصالها امکان کنترل روشن و خاموش بودن موتورهایی که در خارج از تابلو یا در فاصله دورتر قرار دارند، بررسی قطع یا وصل بودن کلیدها و نمایش خطاهایی که توسط وسایل حفاظتی ارسال میشوند را فراهم میکند. محل نصب معمول این چراغها روی در تابلوها است و اغلب برای نمایش وصل بودن فازهای ورودی مدار نیز استفاده میشوند.

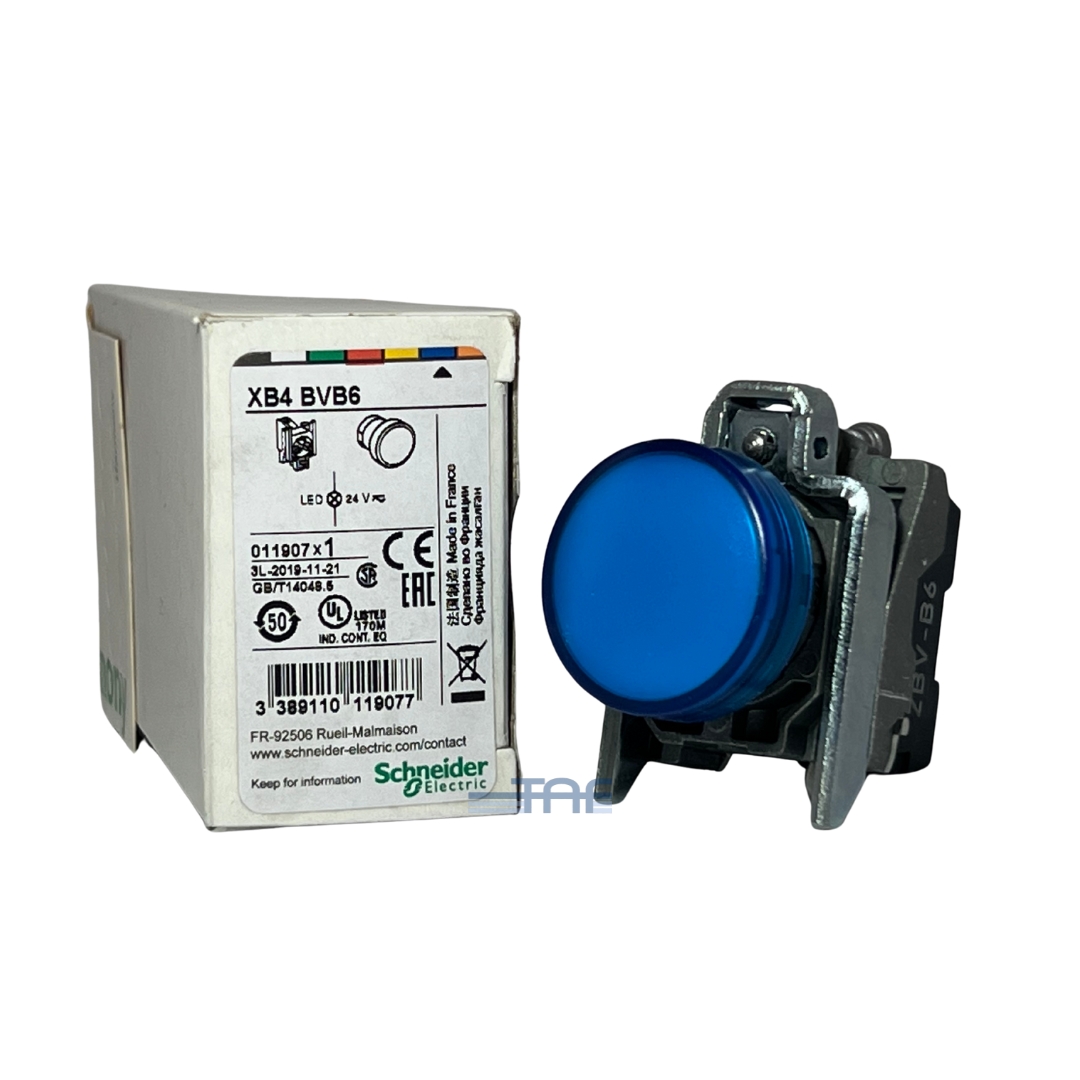

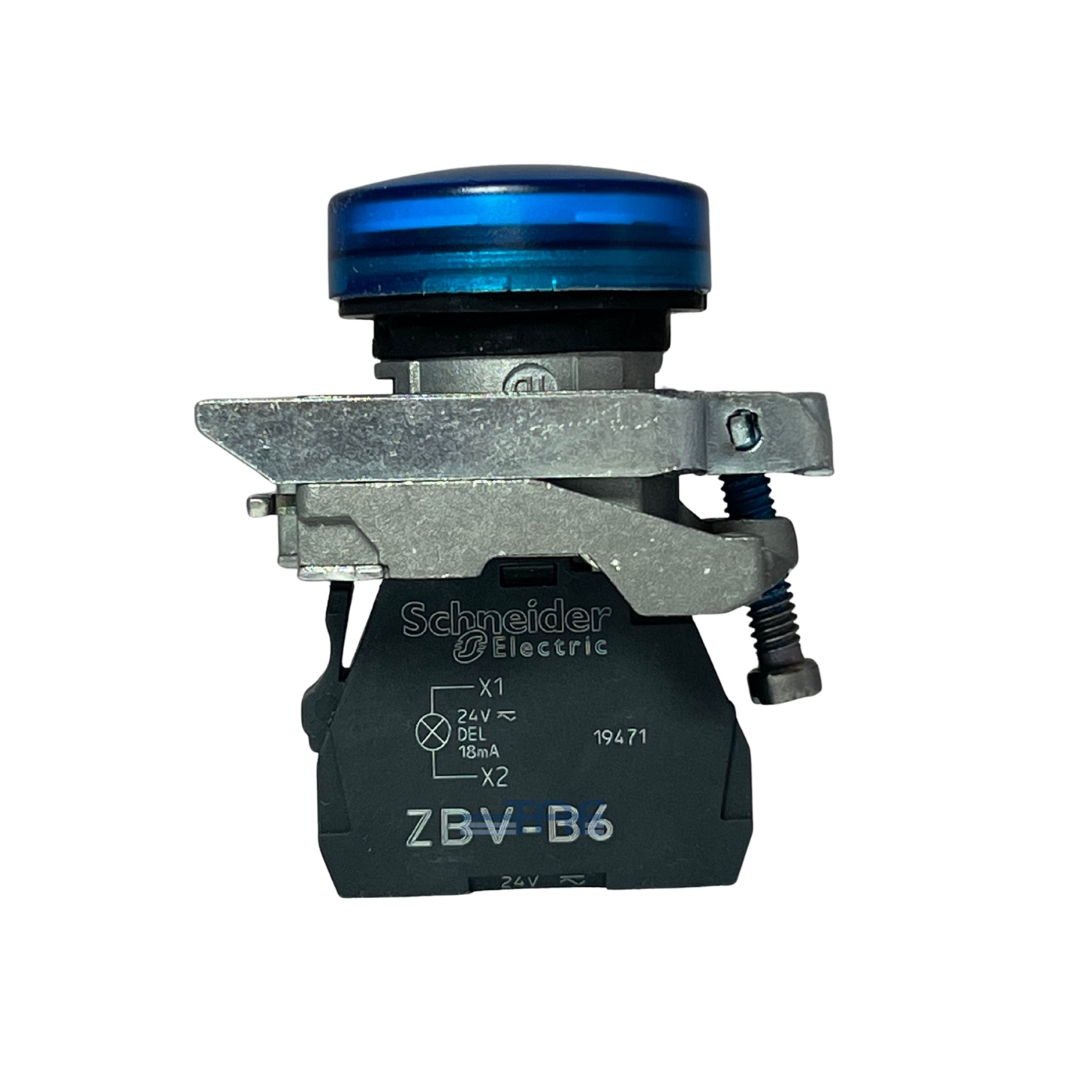

چراغ سیگنال آبی کد XB4BVB6 که در صنعت با نام مخفف XB4 شناخته میشود، دارای درپوش شیشهای آبی و یک LED داخلی با روشنایی بالا است که از فاصله دور به راحتی قابل تشخیص میباشد.
هدف از پیشبینی رنگ آبی برای این چراغ، استفاده در شرایط عادی و غیر اضطراری است، تا بتوان وضعیتهای مختلف سیستم را بهصورت بصری نمایش داد. رنگ آبی معمولاً برای نشان دادن وضعیت ورودی فازها و در درجه دوم برای نمایش روشن بودن ماشینآلات و خروجیها بهکار میرود.
بدنه چراغ از جنس فلز با روکش کروم ساخته شده است. استحکام بالای این قاب، مقاومت در برابر ضربه، ارتعاشات و شرایط محیطی را تضمین میکند. قطر نصب چراغ 22 میلیمتر است و امکان جاسازی آسان آن در محل مورد نظر فراهم شده است.
در تابلو برقها از شاسی استپ و استارت برای روشن و خاموش کردن کنتاکتور و انواع بار مانند موتورهای سهفاز استفاده میشود. این شاسیها از نظر رنگ، نوع سیگنال و فرم ظاهری (عملگر) در مدلهای متنوعی تولید میشوند.
به نوعی از لامپهای LED یا رشتهای که در یک بدنهی مقاوم با پیچ و مهره قرار گرفته و کاربرد هشداردهنده دارند، چراغ سیگنال گفته میشود. این چراغها در اعلام وجود یا عدم وجود برق در سیستم و همچنین هشدار خطاها نقش حیاتی دارند تا متخصصان بتوانند در سریعترین زمان از وضعیت سیستم آگاه شوند. چراغ سیگنال با نمایش وضعیت کلی سیستم برقکشی در یک نگاه، کاربرد گستردهای در تابلوهای برق و تجهیزات صنعتی دارد.
در مدارهایی که دارای کنتاکتور هستند، برای دادن فرمان لحظهای شروع یا قطع عملکرد مدار از شستی یا پوشباتن (Push Button) استفاده میشود. با فشردن شستی، تمامی کنتاکتها تغییر وضعیت داده و با رها کردن آن، دوباره به حالت اولیه بازمیگردند. معمولاً شستیهای قرمز رنگ بهعنوان قطعکننده و شستیهای سبز یا مشکی رنگ بهعنوان وصلکنندهی مدار بهکار میروند.
پوشباتنهای اشنایدر الکتریک در سه نوع فلزی، پلاستیکی و باکالیت تولید میشوند:
سری XB4 از جنس فلز،
سری XB5 از جنس پلاستیک،
و سری XB7 از جنس باکالیت ساخته شدهاند.
لامپهای علامتدهنده یا چراغهای سیگنال در تمامی دستگاههای صنعتی، تابلوهای توزیع و تابلوهای فرمان مورد استفاده قرار میگیرند. این لامپها بهعنوان لامپ خبر برای نمایش وضعیتهایی مانند روشن بودن، خاموش بودن یا بروز عیب در دستگاه بهکار میروند.
چراغ سیگنال اشنایدر ابزاری برای نمایش وجود ولتاژ در مدار است. چراغهای مورد استفاده در مدار فرمان معمولاً چراغهای کممصرف (۰.۲ تا ۵ وات) هستند که با ولتاژهای مختلف از ۲۴ تا ۲۳۰ ولت تغذیه میشوند و در جریانهای AC و DC قابل استفادهاند. این چراغها معمولاً در رنگهای استاندارد قرمز، سبز، زرد، آبی، سفید و بیرنگ ساخته میشوند. لامپهای مورد استفاده میتوانند رشتهای (خاری) یا LED باشند تا نور لازم برای تشخیص وضعیت را فراهم کنند.
| کد فنی | XB4BVB6 |
| سری ساخت | XB4 |
| درجه حفاظت | IP67 |
| قطر | 22 میلی متر |
| جنس بدنه | فلزی |
| رنگ | آبی |
| نوع | بدون LED |
چراغهای سیگنال فلزی اشنایدر با ولتاژ نامی 24 تا 230 ولت قابل تغذیه هستند و میتوان از آنها در جریانهای AC و DC استفاده کرد.
ولتاژی که در کاتالوگ چراغ سیگنال ذکر میشود، ولتاژ تغذیه چراغ است. بهعنوان مثال، اگر ولتاژ تغذیه چراغ 220 ولت باشد، چراغ در این ولتاژ روشن خواهد شد.
چراغهای سیگنال صرفاً برای نمایش وضعیت و شرایط مدار طراحی شدهاند و استفاده از آنها در سایر کاربردها مناسب نیست.
برای جایگزینی LED داخلی چراغهای سیگنال اشنایدر، میتوان از لامپهای LED سفید رنگ با ولتاژ 24 ولت AC/DC استفاده کرد که مطابق استاندارد BA9s تولید میشوند.
با قرار دادن این لامپ سفید در چراغ سیگنال، نور خروجی با رنگ شیشه چراغ مطابقت پیدا میکند. به این معنا که اگر شیشه چراغ قرمز، سبز، آبی یا زرد باشد، نور خروجی نیز به همان رنگ دیده خواهد شد.
بنابراین، خرید لامپ سفید رنگ کاملاً مناسب و اقتصادی است و نیازی به تهیه لامپهای رنگی جداگانه وجود ندارد، زیرا تولید لامپهای LED رنگی مخصوص هر چراغ مقرونبهصرفه نیست.
لامپ سیگنال بدون چراغ:
در این نوع لامپ میتوان لامپ جداگانه تهیه کرد و بسته به نیاز، از لامپهای LED با مدل BA9S و ولتاژهای 48، 110 یا 220 ولت استفاده نمود. این لامپها به راحتی قابل تعویض هستند و میتوان آنها را متناسب با کاربرد در لامپ سیگنال قرار داد.
لامپ سیگنال چراغدار:
این نوع لامپ قابلیت تعویض ندارد و لامپ LED داخلی آن ثابت است. در گذشته این لامپها از نوع گازی بودند، اما در حال حاضر از LED استفاده میشود و معمولاً با ولتاژهای 110 و 220 ولت مورد بهرهبرداری قرار میگیرند.
پوش باتن یک سوئیچ کنترلی کوچک است که پوش باتن یک دکمه کنترل است که با فشار دادن آن، مدار روشن یا خاموش میشود. رنگهای مختلف پوش باتن (مثل قرمز و سبز) نشاندهنده کاربرد آنها هستند؛ قرمز برای توقف و سبز برای شروع.
