کلید محافظ جان 2 پل 40 آمپر اشنایدر

کلید محافظ جان یکی از مهم‌ترین تجهیزات ایمنی در سیستم‌های برق‌کشی ساختمان به شمار می‌رود که وظیفه اصلی آن حفاظت از جان افراد و تجهیزات در برابر جریان‌های نشتی برق است. این دستگاه با قطع خودکار مدار در زمان تشخیص نشتی، از بروز حوادث خطرناکی مانند برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کند.

محافظ جان یا RCCB (Residual Current Circuit Breaker) وسیله‌ای است که برای شناسایی و قطع جریان‌های نشتی در مدارهای الکتریکی طراحی شده است. این نشتی‌ها معمولاً در اثر خرابی عایق سیم‌ها، نقص در تجهیزات یا تماس غیرمستقیم افراد با بخش‌های برق‌دار ایجاد می‌شوند. به محض آنکه میزان نشتی از حد مجاز فراتر رود، دستگاه به سرعت مدار را قطع کرده و از خسارات جانی و مالی جلوگیری می‌کند.

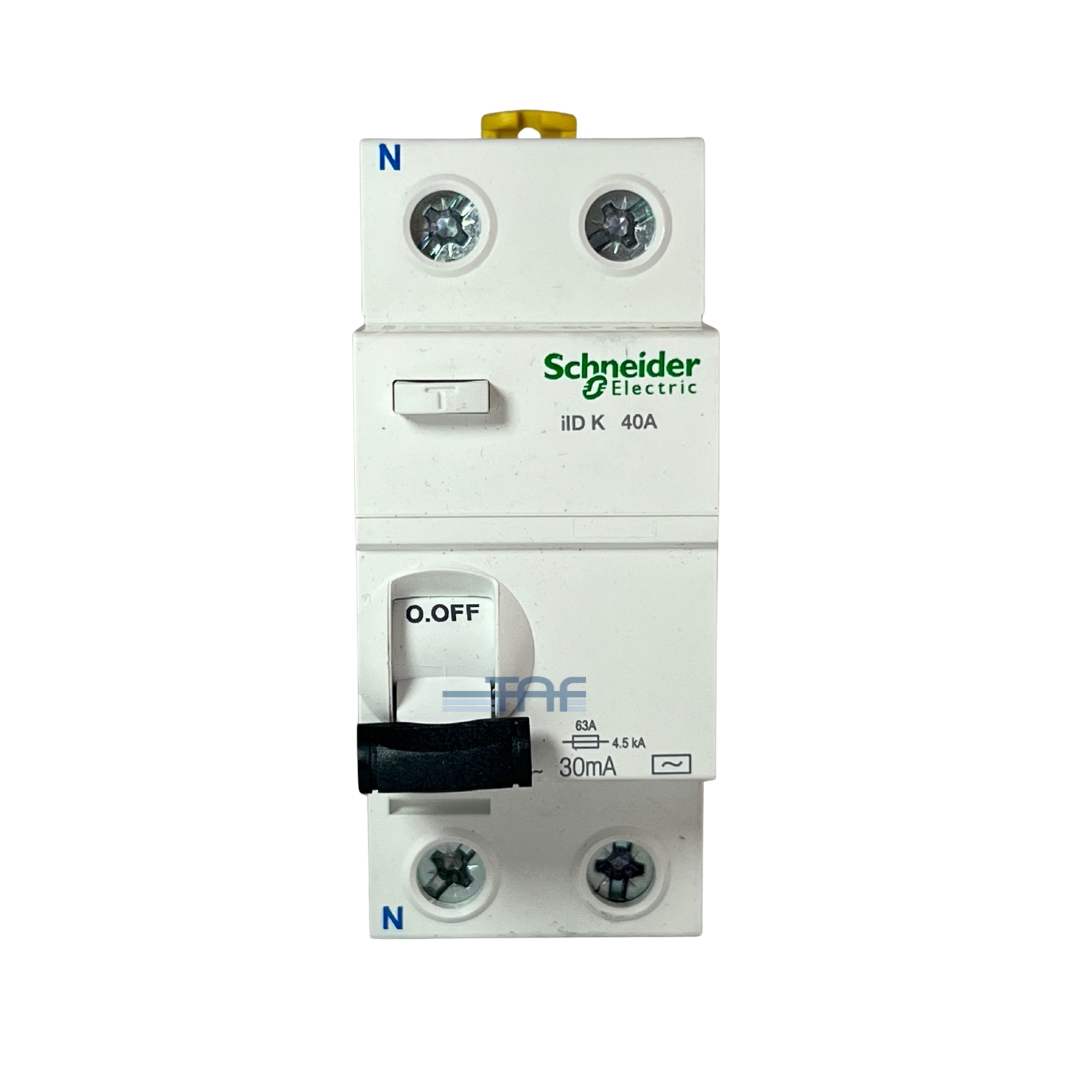

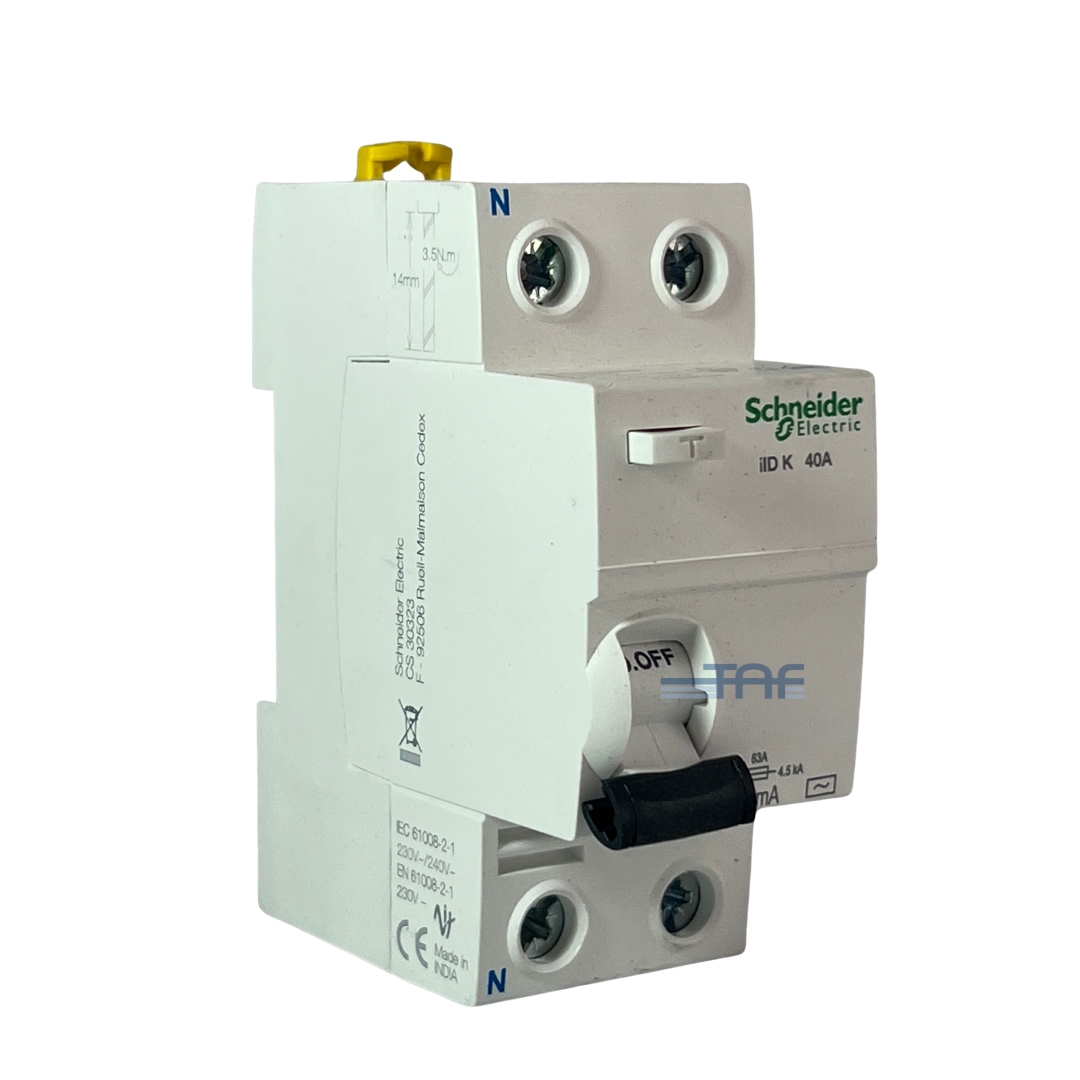

کلید محافظ جان اشنایدر مدل A9R50240 از نوع دو پل (2P) بوده و برای سیستم‌های تک‌فاز طراحی شده است. این دستگاه دارای ویژگی‌های زیر می‌باشد:

جریان نامی: 40 آمپر

حساسیت نشتی جریان: 30 میلی‌آمپر

قدرت قطع: 6 کیلوآمپر (6000 آمپر)

نوع عملکرد: قطع خودکار در زمان بروز جریان نشتی

کاربری: مناسب برای مصارف مسکونی، اداری و صنعتی

در کلید محافظ جان دو پل، سیم‌های فاز و نول از داخل دستگاه عبور می‌کنند. این کلید به‌طور مداوم تعادل جریان بین این دو سیم را بررسی می‌کند. هرگونه اختلاف غیرعادی در این جریان‌ها به‌عنوان نشتی شناسایی شده و دستگاه در کوتاه‌ترین زمان ممکن مدار را قطع می‌نماید. این نشتی ممکن است ناشی از خرابی عایق، اتصالات داخلی معیوب یا تماس غیرایمن افراد با سیستم برق باشد.

کلیدهای محافظ جان با بهره‌گیری از هسته مغناطیسی و رله‌های حساس، قادر به تشخیص جریان‌های نشتی بسیار ضعیف هستند و همین دقت بالا نقش مهمی در افزایش ایمنی محیط ایفا می‌کند.

کلید محافظ جان اشنایدر

با تشخیص نشت جریان، مدار را در کسری از ثانیه قطع کرده و از بروز صدمات جانی جلوگیری می‌کند. اساس عملکرد آن بر مقایسه جریان فاز و نول است؛ در صورت مشاهده اختلاف جریان (ناشی از نشت به زمین)، مدار فوراً قطع می‌شود. در مدارهای تک‌فاز، جریان رفت و برگشت باید برابر باشد و هرگونه اختلاف نشانه نشت جریان است که از طریق زمین به منبع بازمی‌گردد.
محافظ جان اشنایدر دستگاهی حفاظتی است که با تشخیص جریان‌های نامطلوب و افزایش ناگهانی جریان، به‌صورت خودکار مدار را قطع کرده و از شوک الکتریکی، آتش‌سوزی و آسیب به تجهیزات جلوگیری می‌کند.
ویژگی‌های مهم آن شامل موارد زیر است:
قابلیت تنظیم جریان حداقل و حداکثر
تشخیص جریان‌های ناخواسته و افزایش ناگهانی جریان
تنظیم زمان عملکرد
قابلیت اتصال به شبکه‌های ارتباطی RS485 و Modbus برای کنترل و مدیریت از راه دور
این دستگاه در سیستم‌های قدرت، صنعتی و خانگی کاربرد گسترده‌ای دارد. کلید محافظ جان با مقایسه جریان رفت و برگشت در فاز و نول، در صورت وجود اختلاف، مدار را قطع می‌کند؛ این اختلاف معمولاً ناشی از اتصال فاز به بدنه دستگاه است.
