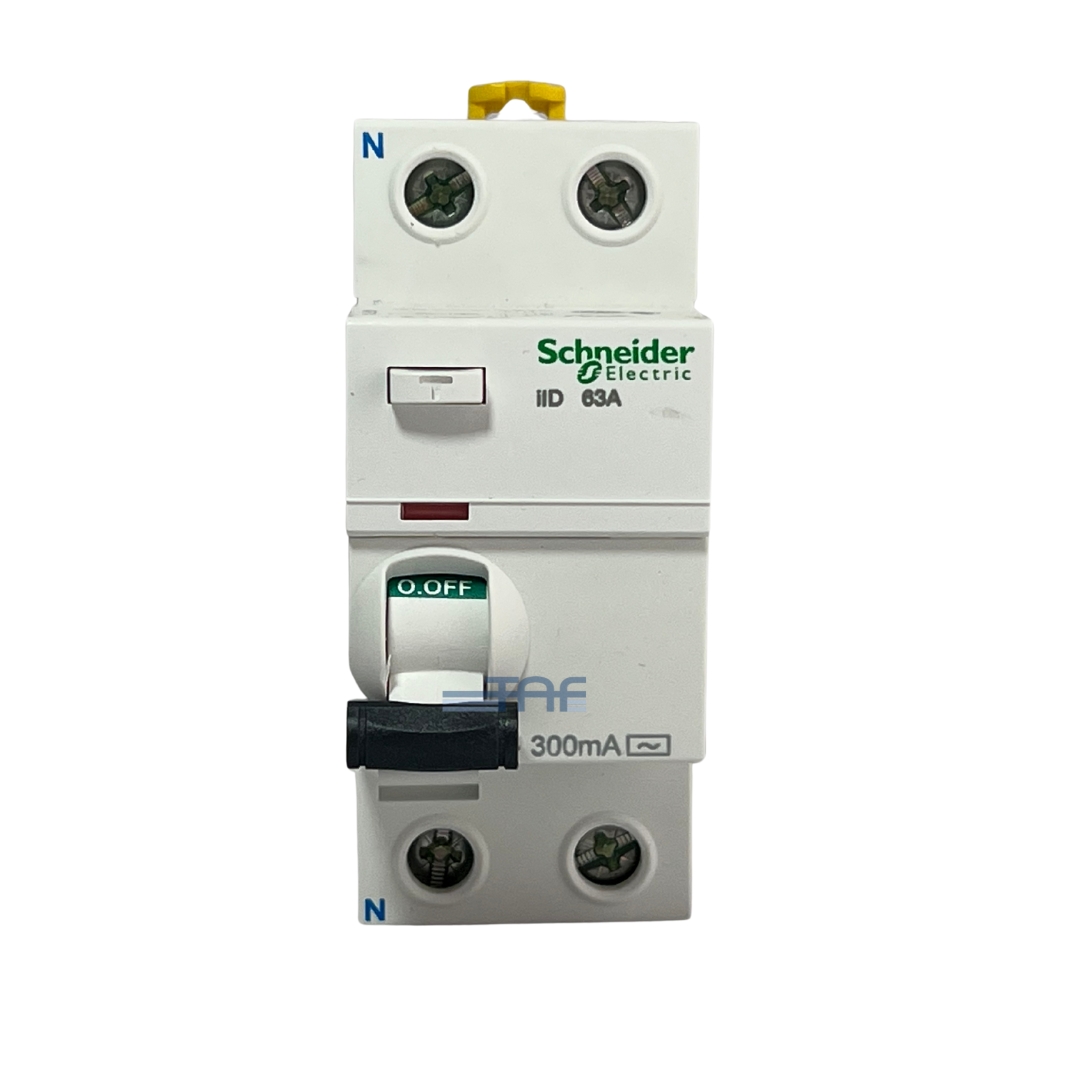

محافظ جان اشنایدر مدل A9R74263 یکی از تجهیزات ایمنی پیشرفته در سیستمهای الکتریکی است که نقش بسیار مهمی در حفاظت از جان افراد و کاهش خطرات ناشی از نشتی جریان ایفا میکند. این کلید از سری محصولات باکیفیت برند معتبر Schneider Electric بوده و به دلیل عملکرد دقیق، سرعت بالا و طول عمر مناسب، در پروژههای ساختمانی و صنعتی کاربرد گستردهای دارد.
این محصول در دسته کلیدهای RCCB (Residual Current Circuit Breaker) قرار میگیرد و وظیفه اصلی آن قطع فوری مدار در صورت تشخیص اختلاف جریان بین ورودی و خروجی است؛ به عبارتی زمانی که بخشی از جریان از مسیر اصلی خارج شده و به زمین یا بدنه تجهیزات نشت پیدا کند، دستگاه در کسری از ثانیه مدار را قطع میکند.
محافظ جان A9R74263 با مقایسه جریان عبوری از فاز و نول، هرگونه عدم تعادل را بهعنوان نشتی جریان شناسایی میکند. اگر میزان این نشتی از مقدار تنظیمشده عبور کند، مدار بهطور خودکار قطع میشود. در این مدل، میزان حساسیت برابر با 300 میلیآمپر است که بیشتر برای حفاظت تجهیزات و پیشگیری از آتشسوزی در مدارهای صنعتی و نیمهصنعتی طراحی شده است
این میزان حساسیت، محافظ جان را به گزینهای مناسب برای جلوگیری از:
افزایش دما در سیمها
آتشسوزی ناشی از نشتی
آسیب به تجهیزات گرانقیمت
تخریب عایق کابلها تبدیل کرده است.
برخی از ویژگیهای فنی اصلی این مدل عبارتاند از:
نوع کلید: محافظ جان دو پل (2P)
نوع عملکرد: RCCB
جریان نامی: 63 آمپر
حساسیت نشتی: 300 میلیآمپر
ولتاژ کاری: 230 ولت AC
فرکانس عملکرد: 50/60 هرتز
نوع جریان نشتی: Type AC
ظرفیت قطع: 6 کیلو آمپر
زمان عملکرد: کمتر از 0.1 ثانیه
استاندارد ساخت: IEC 61008
نحوه نصب: ریلی (DIN Rail)
درجه حفاظت: IP20
با تشخیص نشت جریان، مدار را در کسری از ثانیه قطع کرده و از بروز صدمات جانی جلوگیری میکند. اساس عملکرد آن بر مقایسه جریان فاز و نول است؛ در صورت مشاهده اختلاف جریان (ناشی از نشت به زمین)، مدار فوراً قطع میشود. در مدارهای تکفاز، جریان رفت و برگشت باید برابر باشد و هرگونه اختلاف نشانه نشت جریان است که از طریق زمین به منبع بازمیگردد.
محافظ جان اشنایدر دستگاهی حفاظتی است که با تشخیص جریانهای نامطلوب و افزایش ناگهانی جریان، بهصورت خودکار مدار را قطع کرده و از شوک الکتریکی، آتشسوزی و آسیب به تجهیزات جلوگیری میکند.
ویژگیهای مهم آن شامل موارد زیر است:
قابلیت تنظیم جریان حداقل و حداکثر
تشخیص جریانهای ناخواسته و افزایش ناگهانی جریان
تنظیم زمان عملکرد
قابلیت اتصال به شبکههای ارتباطی RS485 و Modbus برای کنترل و مدیریت از راه دور
این دستگاه در سیستمهای قدرت، صنعتی و خانگی کاربرد گستردهای دارد. کلید محافظ جان با مقایسه جریان رفت و برگشت در فاز و نول، در صورت وجود اختلاف، مدار را قطع میکند؛ این اختلاف معمولاً ناشی از اتصال فاز به بدنه دستگاه است.

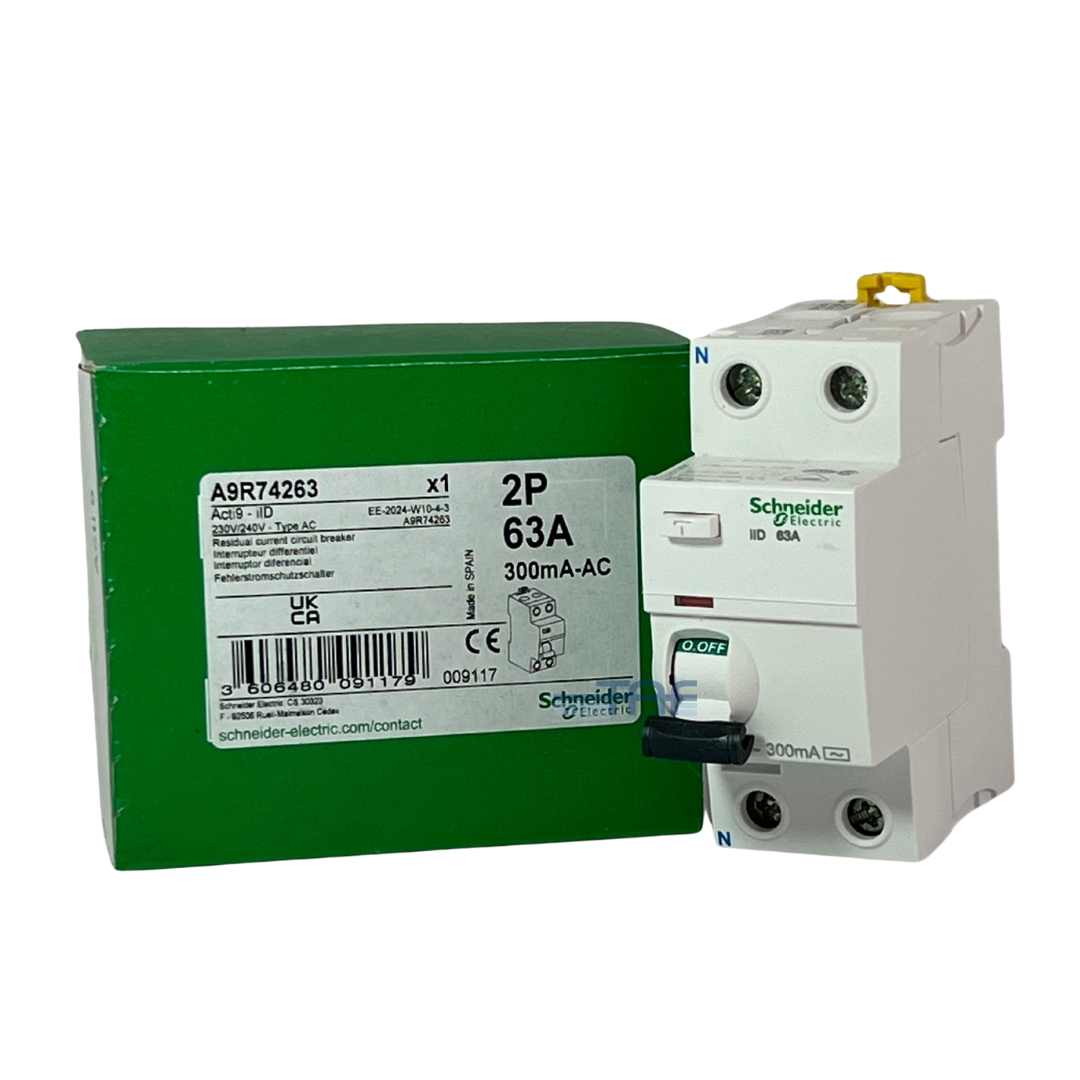

| کد فنی | A9R74263 |
| سری ساخت | Acti9 |
| نوع تغذیه | AC |
| رنج جریانی | 63 آمپر |
| تعداد پل | 2 پل |
| قدرت قطع | 10 کیلو آمپر |
| حساسیت | 300 میلی آمپر |
| ارتفاع | 91 میلی متر |
| عرض | 36 میلی متر |
| وزن | 0.21 کیلو گرم |
برای اطمینان از عملکرد کلید محافظ جان، چند روش ساده وجود دارد:
روش اول: دکمه تست داخلی
کلید دارای دکمه T است. با فشار دادن این دکمه، کلید باید مدار را قطع کند. اگر قطع نشد، کلید مشکل دارد.
روش دوم: استفاده از لامپ
یک لامپ 100 وات بین فاز خروجی و نول ورودی کلید وصل کنید. کلید باید جریان را قطع کند و لامپ خاموش شود.
روش سوم: دستگاه تستر RCD
ولوم جریان نشتی تستر را روی 30 میلیآمپر قرار دهید.
دو شاخه را به پریز وصل کنید و مطمئن شوید سیم زمین متصل است.
سه چراغ تستر روشن میشوند. با فشردن دکمه تست کلید، مدار باید قطع شود.
این روش دقیقترین تست است و برای استفاده حرفهای مناسب است.
محافظ جان معمولاً پس از کلید اصلی در تابلو کنتور نصب میشود. در ساختمانهای چند واحدی، این کلید در جعبه فیوز هر طبقه قرار میگیرد تا حفاظت کامل هر واحد فراهم شود.
نکات مهم نصب:
فاز و نول از یک طرف وارد و خروجی آنها به تابلو تقسیم متصل میشود.
در نصب چند کلید کنار هم، شینه نول هر مدار باید جدا باشد تا از عملکرد اشتباه جلوگیری شود.
کلیدهای اشنایدر با تکنولوژی ولتاژ مستقل حتی در صورت افت ولتاژ یا قطع نول، قادر به تشخیص جریان نشتی و قطع مدار هستند.
این روش نصب، حفاظت مطمئن سیمها و تجهیزات تا آخرین انشعاب را تضمین میکند
کلید محافظ جان اشنایدر شامل:
هسته مغناطیسی برای تشخیص جریان نشتی
رله حساس برای قطع مدار
رابط الکترونیکی برای تحلیل سیگنالها
توروئید برای اندازهگیری جریان نشتی و تأمین انرژی تریپ
این اجزا با هم امکان تشخیص سریع جریان نشتی و قطع مدار را فراهم میکنند.
• محافظ جان کلاس AC: جریان نشتی با شکل موج متناوب AC را تشخیص می دهد و به صورت دو پل و چهار پل قابل استفاده است.
• محافظ جان کلاس A: جریان نشتی با شکل موج متناوب AC و مستقیم DC پالسی را تشخیص می دهد و در انواع دو پل و چهار پل ارائه می شود.
• محافظ جان کلاس B: جریان نشتی با شکل موج متناوب AC تا فرکانس یک مگاهرتز و مستقیم DC را دارد. این گروه کلید نیز در انواع دو پل و چهار پل ارائه می شود.
کلید محافظ جان دارای سه سیمپیچ روی یک هسته آهنی است. جریان ورودی و خروجی در سیمپیچهای اولیه و ثانویه مقایسه میشود. در صورت نشتی جریان، تعادل به هم میخورد و سیمپیچ سوم ولتاژی القا میکند که رله مدار را قطع میکند.
اصل کار: مقایسه جریان ورودی و خروجی و قطع مدار در صورت اختلاف بیش از حساسیت کلید.
