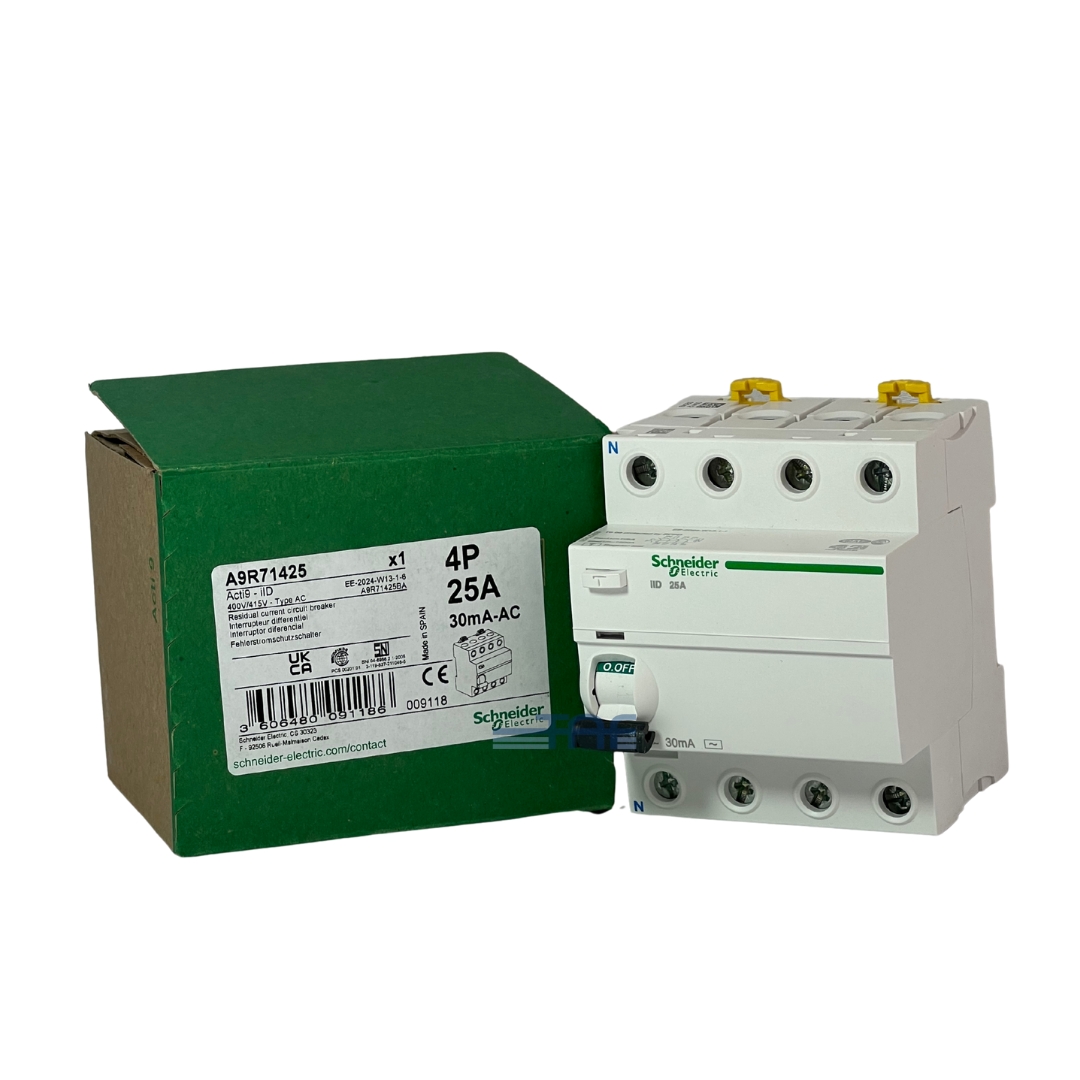

کلید محافظ جان 4 پل 25 آمپر اشنایدر

کلید محافظ جان سه فاز اشنایدر با کد فنی A9R71425 یکی از تجهیزات ایمنی اصلی در سیستم‌های برق صنعتی و ساختمانی است که با هدف حفاظت از جان افراد در برابر خطر برق‌گرفتگی و جلوگیری از آسیب‌های ناشی از جریان نشتی مورد استفاده قرار می‌گیرد. این نوع کلید در برخی کشورها با نام‌های دیگری همچون GFCI (Ground Fault Circuit Interrupter) یا ALCI (Appliance Leakage Current Interrupter) نیز شناخته می‌شود.

محافظ جان‌ها بر اساس میزان حساسیت به جریان نشتی در کاربردهای مختلف مورد استفاده قرار می‌گیرند؛ به‌طوری‌که مدل‌های با حساسیت 30 میلی‌آمپر برای حفاظت جانی در محیط‌های ساختمانی و عمومی به کار می‌روند، در حالی‌که مدل‌های با حساسیت 300 میلی‌آمپر بیشتر جهت حفاظت تجهیزات و ماشین‌آلات صنعتی و جلوگیری از آتش‌سوزی کاربرد دارند. کلیدهای نشتی جریان اشنایدر الکتریک به دلیل کیفیت ساخت بالا، عملکرد دقیق و طول عمر مناسب، از معتبرترین و مطمئن‌ترین محصولات موجود در بازار محسوب می‌شوند.

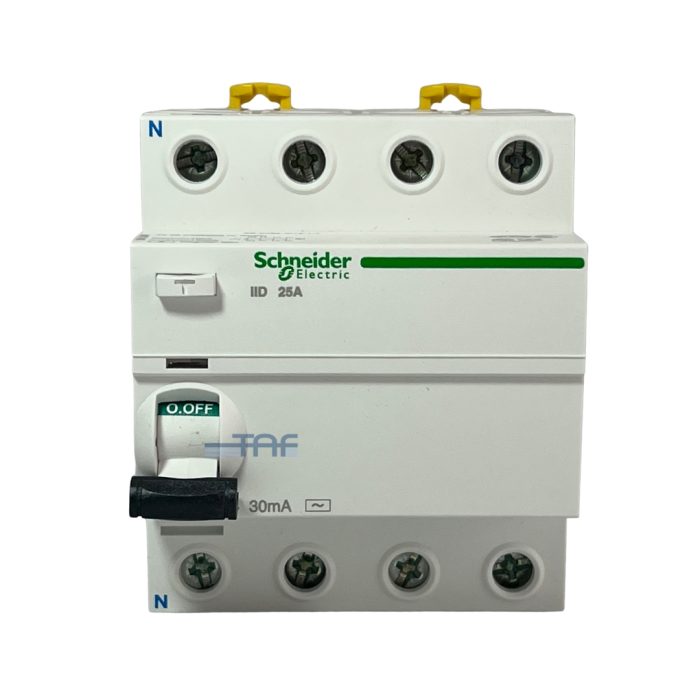

محافظ جان A9R71425 یک کلید چهار پل (4P) بوده و برای سیستم‌های سه فاز به همراه نول طراحی شده است. این کلید با ولتاژ نامی 380 تا 415 ولت AC تغذیه می‌شود و جریان نامی آن 25 آمپر است. حساسیت نشتی جریان در این مدل 30 میلی‌آمپر بوده که برای حفاظت مستقیم از افراد بسیار مناسب است.

قدرت قطع این دستگاه برابر با 10 کیلوآمپر می‌باشد که توانایی مقابله با شرایط خطا در سطح توزیع را فراهم می‌سازد. فرکانس کاری استاندارد آن 50/60 هرتز است و استفاده از آن در فرکانس‌های خارج از این محدوده توصیه نمی‌شود، زیرا ممکن است عملکرد حفاظتی دستگاه دچار اختلال شده و زمان قطع تغییر کند

کلید محافظ جان اشنایدر

با تشخیص نشت جریان، مدار را در کسری از ثانیه قطع کرده و از بروز صدمات جانی جلوگیری می‌کند. اساس عملکرد آن بر مقایسه جریان فاز و نول است؛ در صورت مشاهده اختلاف جریان (ناشی از نشت به زمین)، مدار فوراً قطع می‌شود. در مدارهای تک‌فاز، جریان رفت و برگشت باید برابر باشد و هرگونه اختلاف نشانه نشت جریان است که از طریق زمین به منبع بازمی‌گردد.
محافظ جان اشنایدر دستگاهی حفاظتی است که با تشخیص جریان‌های نامطلوب و افزایش ناگهانی جریان، به‌صورت خودکار مدار را قطع کرده و از شوک الکتریکی، آتش‌سوزی و آسیب به تجهیزات جلوگیری می‌کند.
ویژگی‌های مهم آن شامل موارد زیر است:
قابلیت تنظیم جریان حداقل و حداکثر
تشخیص جریان‌های ناخواسته و افزایش ناگهانی جریان
تنظیم زمان عملکرد
قابلیت اتصال به شبکه‌های ارتباطی RS485 و Modbus برای کنترل و مدیریت از راه دور
این دستگاه در سیستم‌های قدرت، صنعتی و خانگی کاربرد گسترده‌ای دارد. کلید محافظ جان با مقایسه جریان رفت و برگشت در فاز و نول، در صورت وجود اختلاف، مدار را قطع می‌کند؛ این اختلاف معمولاً ناشی از اتصال فاز به بدنه دستگاه است.
