کلید مینیاتوری 1 پل 16 آمپر اشنایدر

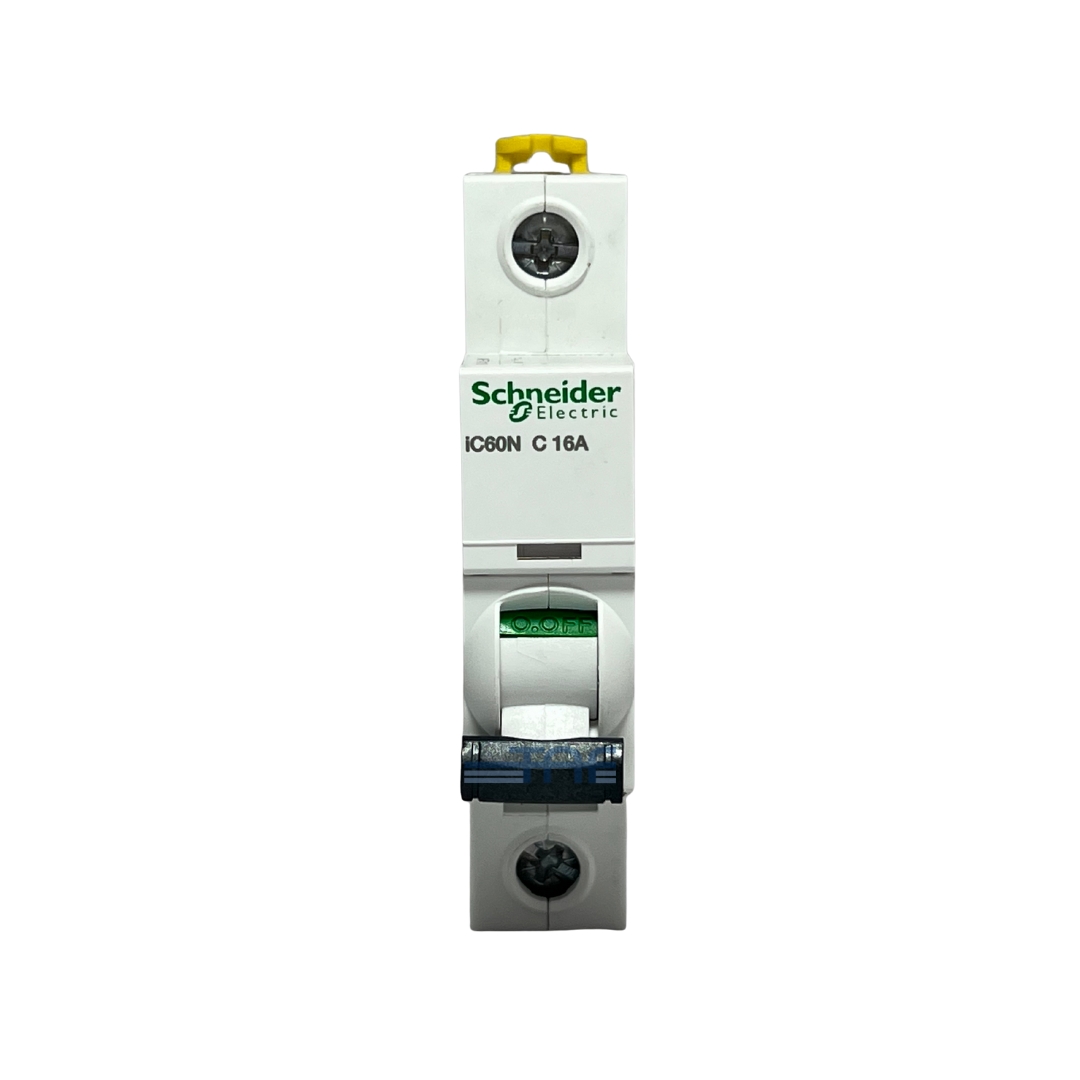

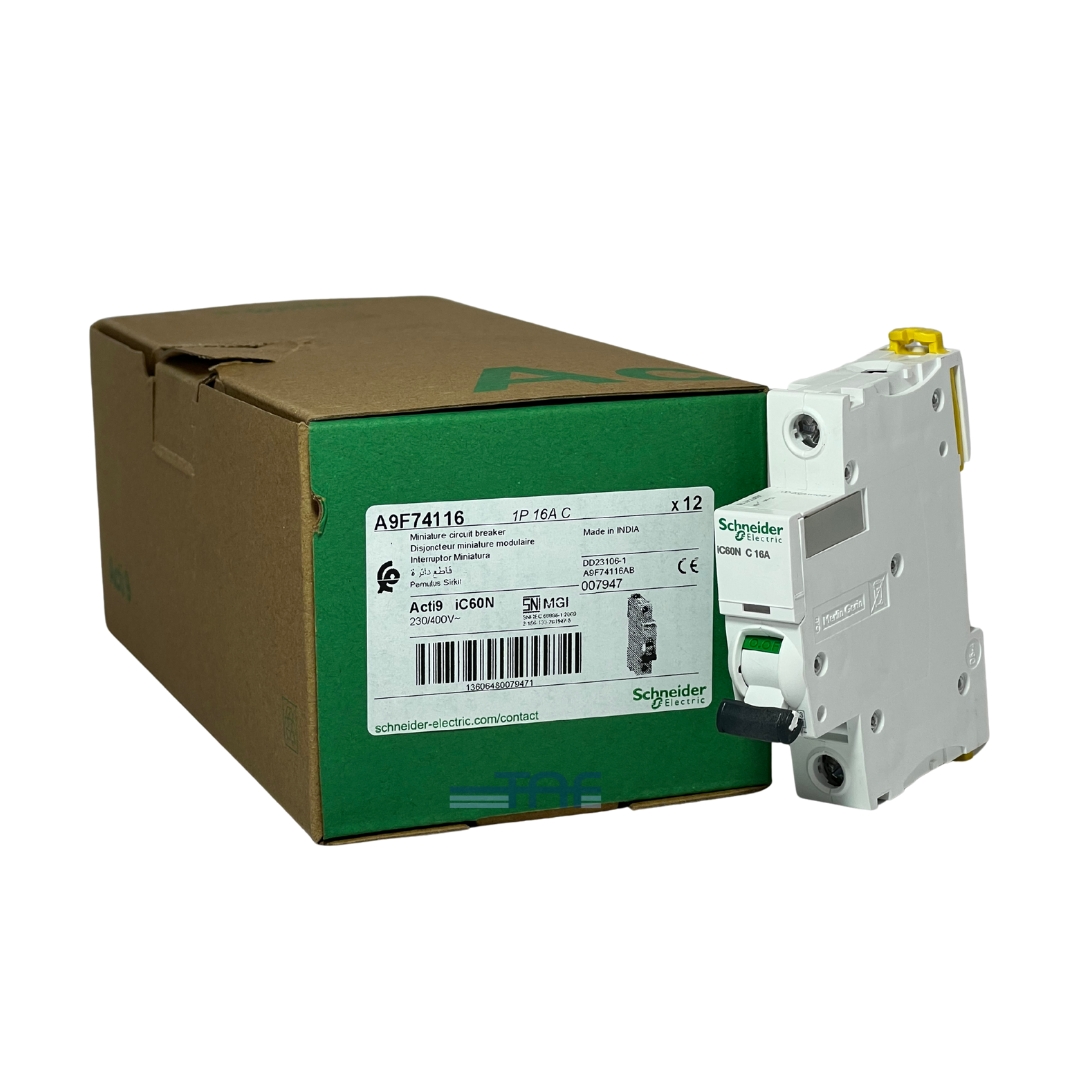

کلید مینیاتوری اشنایدر مدل A9F74116 یک قطع‌کننده مینیاتوری تک‌پل است که برای حفاظت مدارهای تک‌فاز طراحی شده و در صنعت با نام کوتاه IC60N شناخته می‌شود. این کلید در رده حفاظتی Acti9 قرار دارد و یکی از تجهیزات حفاظتی کارآمد شرکت اشنایدر است.

کلید A9F74116 برای حفاظت در برابر اتصال کوتاه و اضافه‌بار در شبکه‌های AC و DC کاربرد دارد و می‌تواند در شبکه‌های الکتریکی مختلف به‌طور گسترده مورد استفاده قرار گیرد. این کلید از نوع بریکر حرارتی-مغناطیسی است؛ بدین معنا که حفاظت در برابر اضافه‌بار با مکانیزم حرارتی و حفاظت در برابر اتصال کوتاه با مکانیزم مغناطیسی انجام می‌شود. خاصیت مغناطیسی، قطع سریع مدار در جریان‌های اتصال کوتاه شدید را امکان‌پذیر می‌سازد.

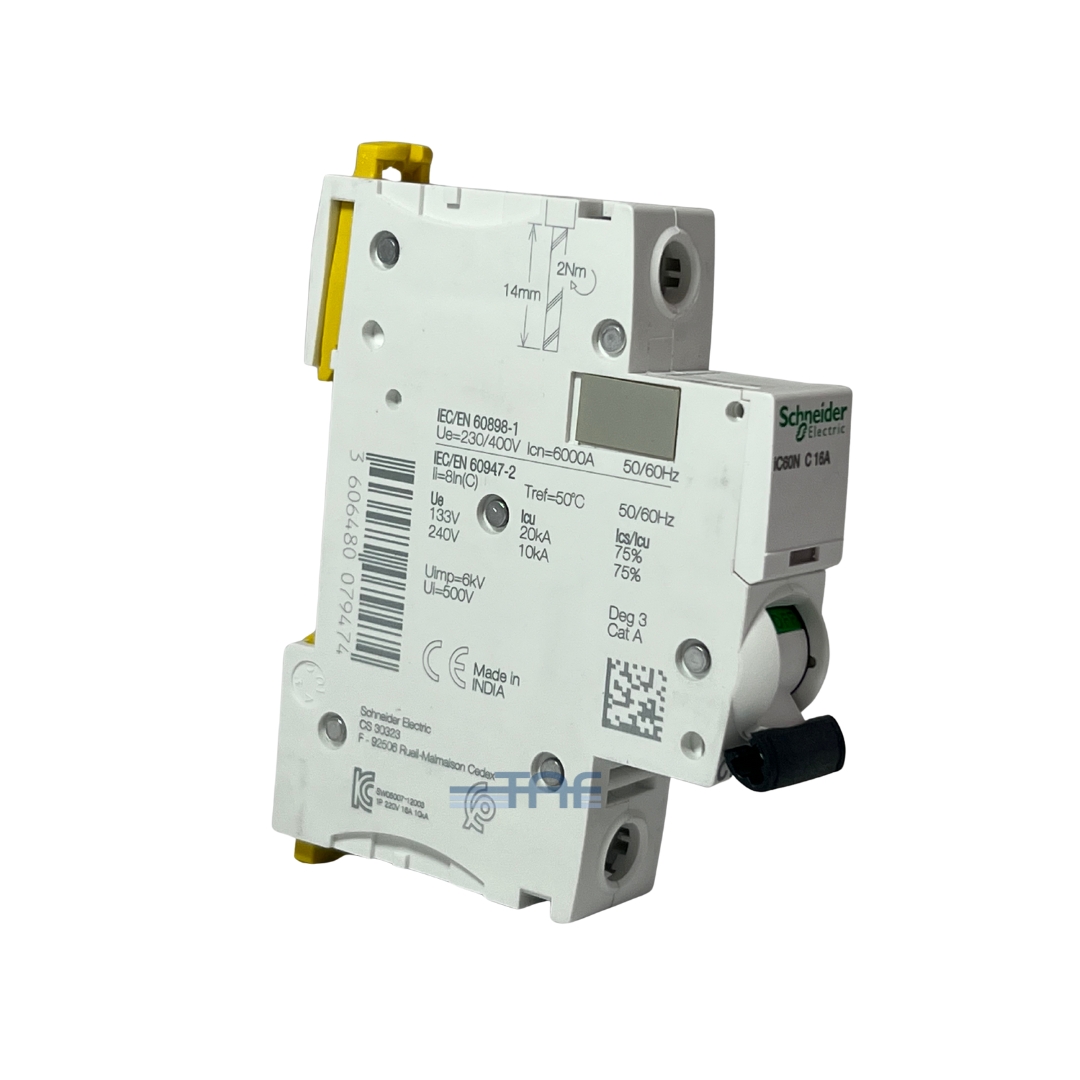

کلید مینیاتوری A9F74116 در محدوده ولتاژ 220 تا 240 ولت AC و فرکانس 50/60 هرتز قابل استفاده است و قابلیت به‌کارگیری در ولتاژهای پایین‌تر در شبکه‌های AC و DC را نیز دارد. ولتاژ عایق نامی این کلید 500 ولت است، به این معنی که تا این مقدار ولتاژ، شکست عایقی رخ نمی‌دهد، و قابلیت تحمل ولتاژ ضربه نامی آن تا 6 کیلوولت است. جریان نامی این کلید 16 آمپر می‌باشد.

قدرت قطع کلید مینیاتوری با دو پارامتر مشخص می‌شود:

Ics (قدرت قطع عملیاتی): جریان اتصال کوتاهی که کلید می‌تواند بارها بدون آسیب در ولتاژ مشخص قطع کند.

Icu (قدرت قطع نهایی): جریان اتصال کوتاهی که کلید تنها یک بار قادر به قطع آن است و پس از آن دیگر قابل استفاده نخواهد بود.

برای کلید A9F74116، قدرت قطع عملیاتی در ولتاژ AC از 12 تا 240 ولت بین 27 تا 7.5 کیلوآمپر متغیر است، و در ولتاژ نامی 220 تا 240 ولت برابر 10 کیلوآمپر می‌باشد. در ولتاژ DC، Ics در محدوده 12 تا 72 ولت بین 15 تا 10 کیلوآمپر است.

قدرت قطع نهایی (Icu) نیز در ولتاژ AC بین 12 تا 230 ولت از 36 تا 10 کیلوآمپر و در ولتاژ DC بین 12 تا 72 ولت از 15 تا 10 کیلوآمپر متغیر است.

از نظر حفاظت فیزیکی، کلید A9F74116 دارای درجه حفاظتی IP20 بوده و در برابر نفوذ گرد و غبار و رطوبت مقاوم است. محدوده دمای عملیاتی آن بین -35 تا +70 درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری بین -40 تا +85 درجه سانتی‌گراد تعیین شده است.

این کلید از نظر دوام الکتریکی تا 10 هزار سیکل و از نظر مکانیکی تا 20 هزار سیکل قطع و وصل قابل استفاده است، بدین معنا که در این تعداد دفعات عملکرد کلید بدون آسیب ادامه خواهد داشت.

کلید مینیاتوری اشنایدر

کلیدهای مینیاتوری اشنایدر الکتریک (Schneider Electric) از محصولات برتر در زمینه تجهیزات حفاظتی الکتریکی به شمار می‌روند. این کلیدها دارای ویژگی‌هایی مانند قابلیت تنظیم جریان و خاموش شدن خودکار در شرایط غیرعادی هستند.

کلید مینیاتوری (Miniature Circuit Breaker) یا به اختصار MCB، یک دستگاه حفاظتی الکتریکی است که در مدارهای برق نصب می‌شود تا در صورت بروز شرایط خطرناک مانند افزایش جریان یا اتصال کوتاه، از تجهیزات الکتریکی و ایمنی کاربران محافظت کند.
این کلیدها از اجزای الکترومکانیکی ساخته شده‌اند و وظیفه دارند مدارهای برقی را در برابر خطرات ناشی از بالا رفتن جریان محافظت کنند. به همین دلیل، در مدارهای خانگی، تجاری و صنعتی کاربرد گسترده‌ای دارند.
از دیگر ویژگی‌های کلیدهای مینیاتوری اشنایدر می‌توان به سازگاری بالا با انواع مدارهای الکتریکی، نصب و راه‌اندازی آسان، و قابلیت تعویض سریع در صورت نیاز اشاره کرد. به طور کلی، کلیدهای مینیاتوری اشنایدر به دلیل کیفیت بالا، عملکرد قابل اطمینان و ویژگی‌های فنی متنوع، از محبوب‌ترین گزینه‌ها در حوزه حفاظت مدارهای برقی هستند.
