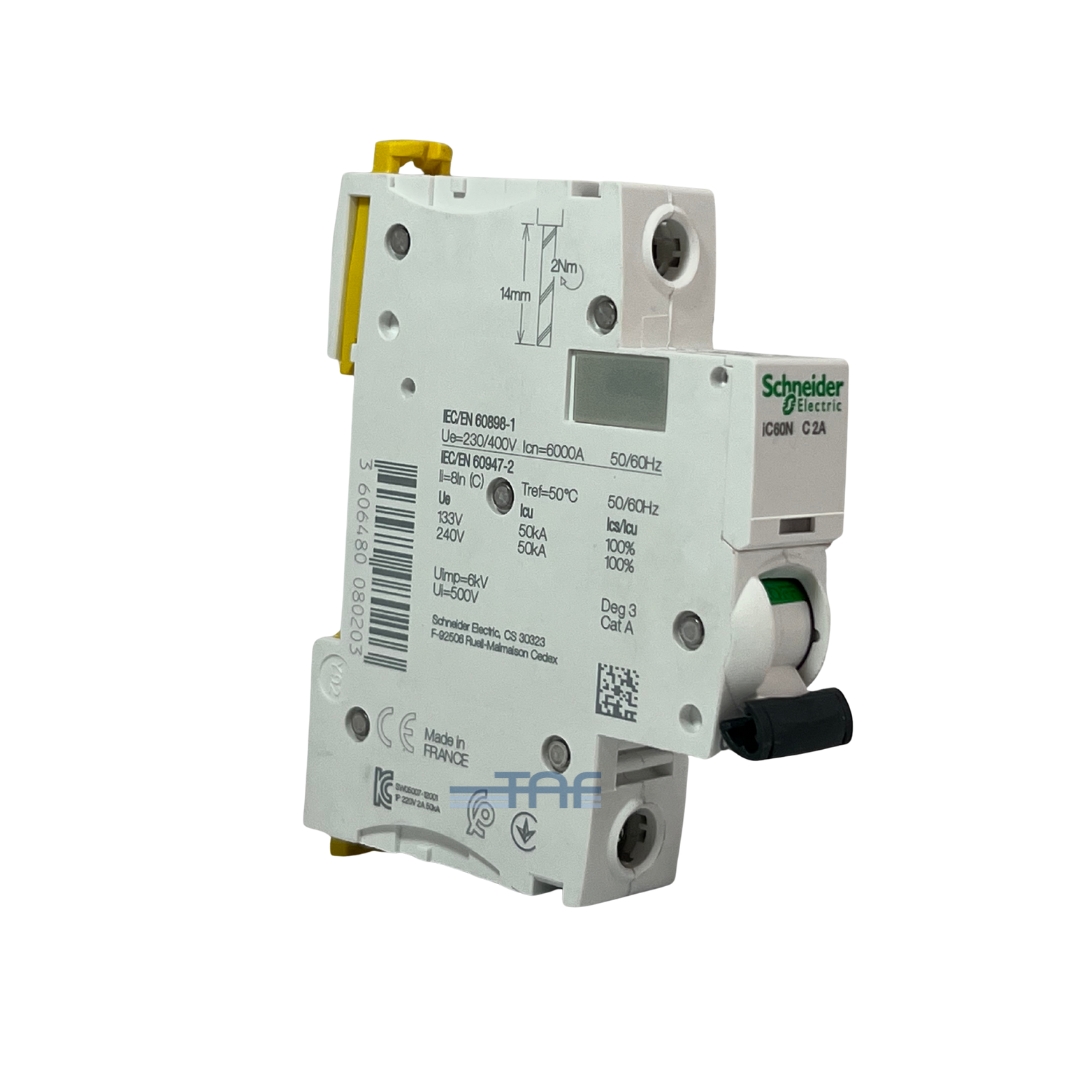

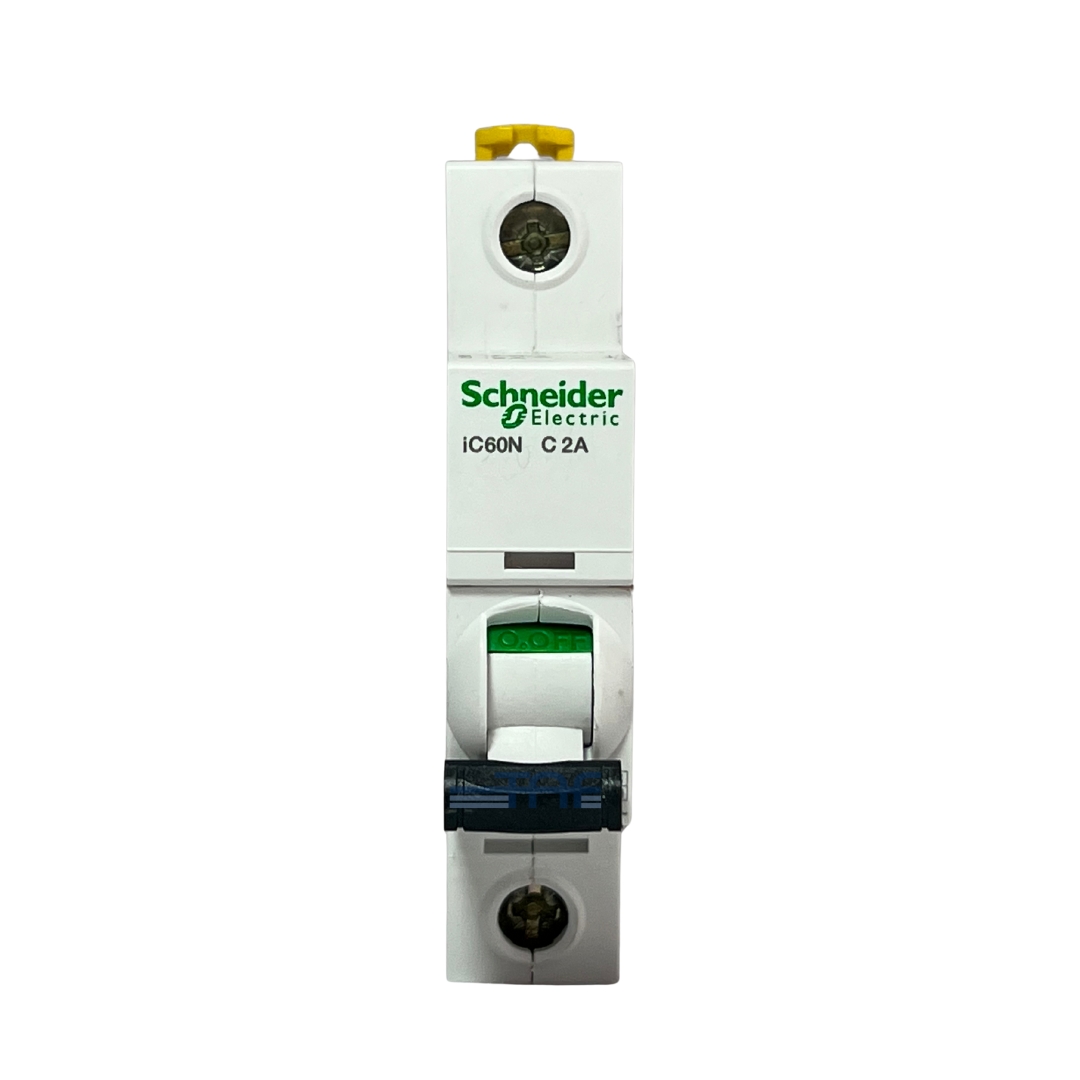

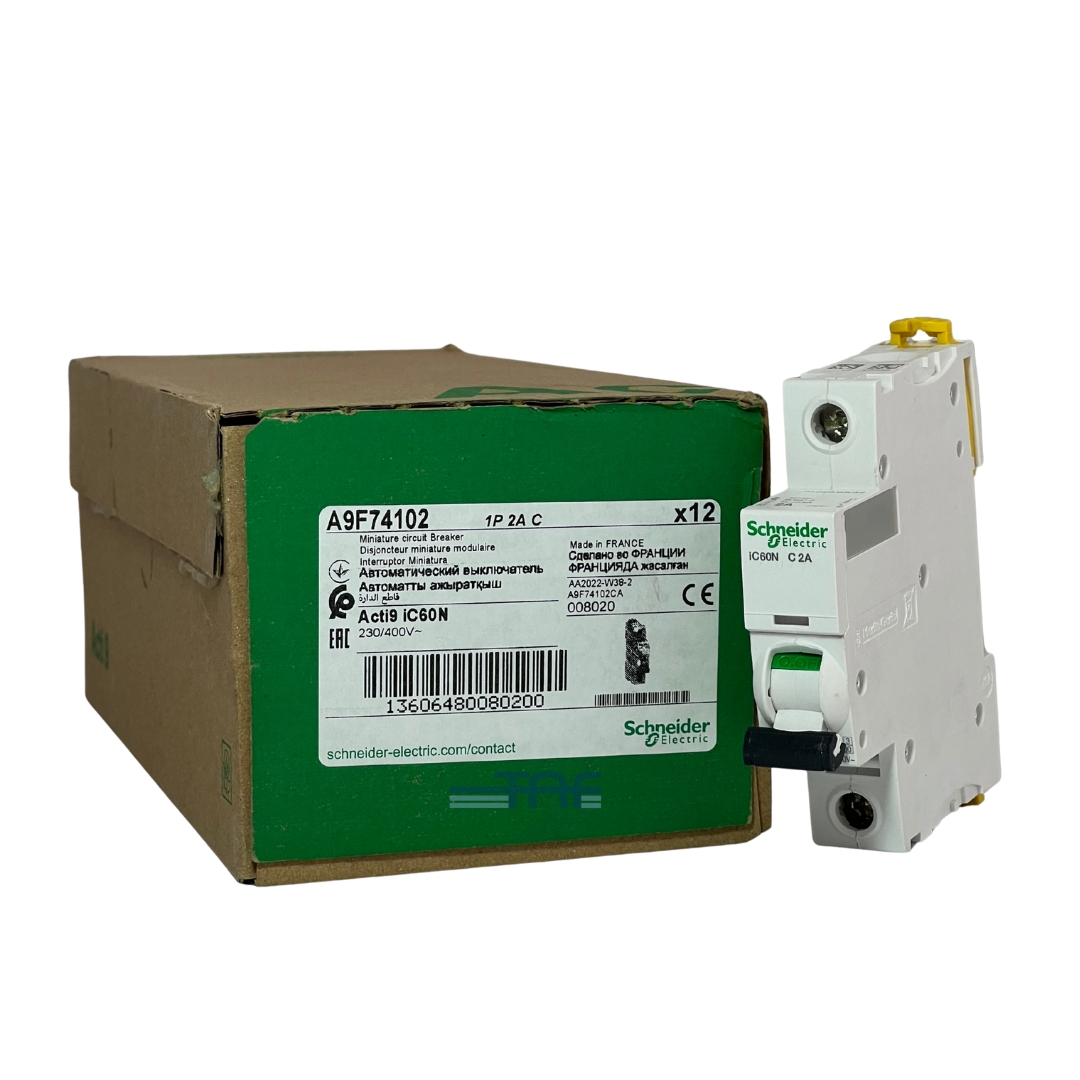

کلید مینیاتوری اشنایدر مدل A9F74102 یک تجهیز الکترومغناطیسی است که در محفظهای عایق قرار دارد تا عایقبندی و حفاظت مکانیکی لازم را فراهم کند.
این کلید از سری C60N اشنایدر و از نوع سهپل با کلاس تریپ C است.
جریان نامی: 6 آمپر
قدرت قطع: 40 آمپر
ولتاژ کاری: 230 ولت AC
قدرت قطع اتصال کوتاه: 6000 آمپر طبق استاندارد EN/IEC 60898-1
در زمان ایجاد اتصال کوتاه، شاخص OFF وضعیت قطع بودن کلید را نمایش میدهد.
دوام این کلید نیز قابل توجه است:
دوام الکتریکی: تا 10,000 سیکل
دوام مکانیکی: تا 20,000 سیکل
ولتاژ عایق نامی (Ui): 500 ولت AC
نصب این محصول بهصورت گیرهای روی ریل DIN انجام میشود. همچنین دارای دو حفره 9 میلیمتری برای اتصال سیم است.
رنگ بدنه: سفید
ابعاد: 18 × 85 × 78.5 میلیمتر
وزن: 215 گرم
از نظر دمای کاری، این محصول در شرایط زیر قابل استفاده است:
دمای نگهداری: از 40- تا 85+ درجه سانتیگراد
دمای عملکرد: از 35- تا 70+ درجه سانتیگراد
کلیدهای مینیاتوری اشنایدر الکتریک (Schneider Electric) از محصولات برتر در زمینه تجهیزات حفاظتی الکتریکی به شمار میروند. این کلیدها دارای ویژگیهایی مانند قابلیت تنظیم جریان و خاموش شدن خودکار در شرایط غیرعادی هستند.
کلید مینیاتوری (Miniature Circuit Breaker) یا به اختصار MCB، یک دستگاه حفاظتی الکتریکی است که در مدارهای برق نصب میشود تا در صورت بروز شرایط خطرناک مانند افزایش جریان یا اتصال کوتاه، از تجهیزات الکتریکی و ایمنی کاربران محافظت کند.
این کلیدها از اجزای الکترومکانیکی ساخته شدهاند و وظیفه دارند مدارهای برقی را در برابر خطرات ناشی از بالا رفتن جریان محافظت کنند. به همین دلیل، در مدارهای خانگی، تجاری و صنعتی کاربرد گستردهای دارند.
از دیگر ویژگیهای کلیدهای مینیاتوری اشنایدر میتوان به سازگاری بالا با انواع مدارهای الکتریکی، نصب و راهاندازی آسان، و قابلیت تعویض سریع در صورت نیاز اشاره کرد. به طور کلی، کلیدهای مینیاتوری اشنایدر به دلیل کیفیت بالا، عملکرد قابل اطمینان و ویژگیهای فنی متنوع، از محبوبترین گزینهها در حوزه حفاظت مدارهای برقی هستند.
| کد فنی | A9F74102 |
| سری ساخت | Acti9 |
| نام اختصاری | IC60N |
| نوع حفاظت | حرارتی - مغناطیسی |
| نوع تغذیه | AC/DC |
| قدرت قطع | 6 کیلوآمپر در 230 ولت 10ACکیلوآمپر در ولتاژ های زیر 72 ولت DC |
| ارتفاع | 85 میلی متر |
| عرض | 18 میلی متر |
| وزن | 0.125 کیلو گرم |
آن عدد، بیشترین جریان کوتاهمدتی است که کلید میتواند با ایمنی قطع کند — یعنی اگر برای مدت خیلی کوتاهی (کمتر از یک ثانیه) جریان به آن مقدار برسد، کلید قادر است مدار را قطع کند. این عدد را «قدرت قطع نهایی» یا Icn میگویند. مثلاً سری C60N اشنایدر قدرت قطع ۶۰۰۰ آمپر (۶ کیلوآمپر) دارد. بعد از قطع جریانهای اینچنینی معمولاً باید کلید را بررسی یا تعویض کرد.
فیوز مینیاتوری اشنایدر وسیلهای کوچک اما بسیار کاربردی است که برای محافظت از مدارهای برق در برابر خطراتی مثل اضافهجریان و اتصال کوتاه استفاده میشود.
این فیوزها توسط شرکت معتبر Schneider Electric تولید شدهاند و بهراحتی در تابلوهای برق و سیستمهای صنعتی یا ساختمانی نصب میشوند.
مزیت اصلی آنها، عملکرد سریع و مطمئن در زمان بروز خطا است؛ یعنی اگر جریان بیش از حد عبور کند، فیوز بهصورت خودکار مدار را قطع میکند تا از تجهیزات محافظت شود.
بهطور خلاصه، فیوزهای مینیاتوری اشنایدر گزینهای ایمن، اقتصادی و قابلاعتماد برای حفظ سلامت سیستمهای الکتریکی هستند.
درون کلید مینیاتوری دو بخش اصلی وجود دارد: رله حرارتی و رله مغناطیسی.
رله حرارتی وقتی جریان بیش از حد (اضافهبار) برای مدت طولانی در مدار وجود داشته باشد، مدار را قطع میکند.
رله مغناطیسی هم در زمان اتصال کوتاه بهصورت آنی واکنش نشان داده و جریان را قطع میکند.
برای ایمنی بیشتر، داخل کلید بخشی به نام جرقهگیر وجود دارد که جرقه ناشی از قطع جریان را از بین میبرد.
کلید مینیاتوری معمولاً میتواند تا ۶۰۰۰ آمپر جریان را قطع کند؛ اما اگر جریان از این مقدار بیشتر باشد، باید از کلید اتوماتیک استفاده کرد.
قاب یا تابلو مینیاتوری یکی از اجزای ضروری در نصب کلیدهای مینیاتوری است که تمام خطوط خروجی مصرفکنندهها در آن متمرکز میشوند. این تابلوها در انواع توکار و روکار، برای مصارف تکفاز و سهفاز تولید میشوند و در واحدهای مسکونی، تجاری و صنعتی کاربرد دارند.
تابلوهای مینیاتوری بسته به تعداد کلید موردنیاز، در مدلهای تکردیفه، دوردیفه و سهردیفه عرضه میشوند. هنگام انتخاب تابلو مناسب باید به موارد زیر توجه شود:
تناسب اندازه تابلو با تعداد فیوز یا کلید مینیاتوری
سهولت نصب و سیمکشی
مقاومت در برابر شرایط محیطی مانند نور خورشید یا رطوبت
درجه حفاظت (IP) مناسب برای جلوگیری از نفوذ گردوغبار و آب (مثلاً IP54 یا IP65)
طراحی ایمن برای جلوگیری از تماس مستقیم با بخشهای برقدار
استحکام و کیفیت پوشش تابلو در برابر ضربه و عوامل فیزیکی
در نتیجه، انتخاب درست تابلو مینیاتوری علاوه بر نظم در سیمکشی، ایمنی و دوام بیشتر سیستم برق را تضمین میکند.
در کاتالوگ کلیدهای مینیاتوری اشنایدر، درجه حفاظت ترمینالها و پیچها IP20 ذکر شده است. این یعنی کلید در برابر نفوذ اجسام جامد بزرگتر از ۱۲ میلیمتر و تماس تصادفی اشیای بلندتر از ۸۰ میلیمتر محافظت دارد، اما مقاومتی در برابر رطوبت یا نفوذ آب ندارد.
همچنین، برای بدنهی کلید درجه حفاظت IP40 در نظر گرفته شده است. این سطح حفاظت، مانع ورود اجسام خارجی سخت با قطر بیش از ۱.۵ میلیمتر میشود و ایمنی نسبی در برابر تماس مستقیم با قطعات داخلی را فراهم میکند.
نکته مهم آن است که درجه حفاظت کلید مینیاتوری باید با درجه حفاظت تابلو برق مطابقت داشته باشد تا ایمنی و کارایی کل سیستم حفظ شود.
