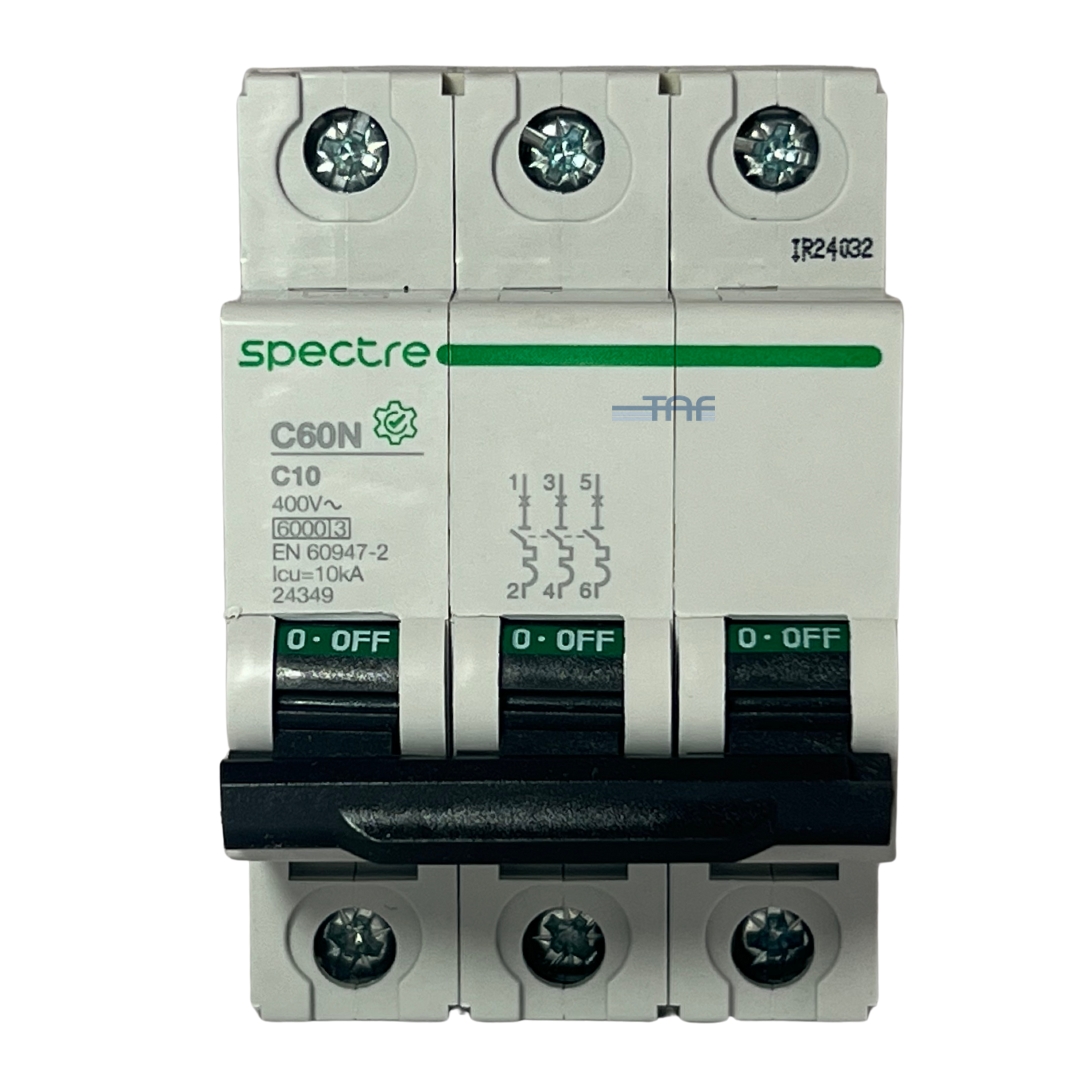

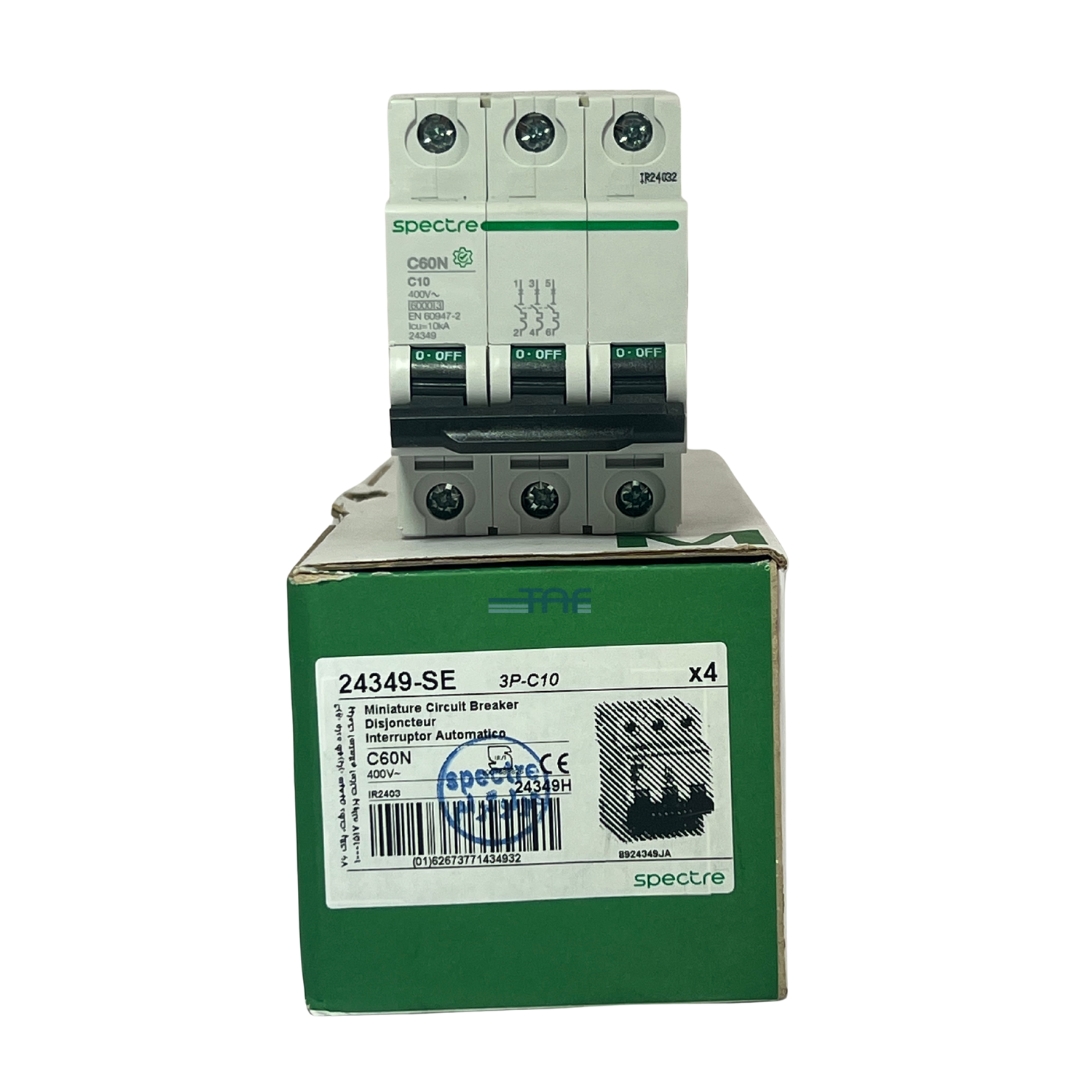

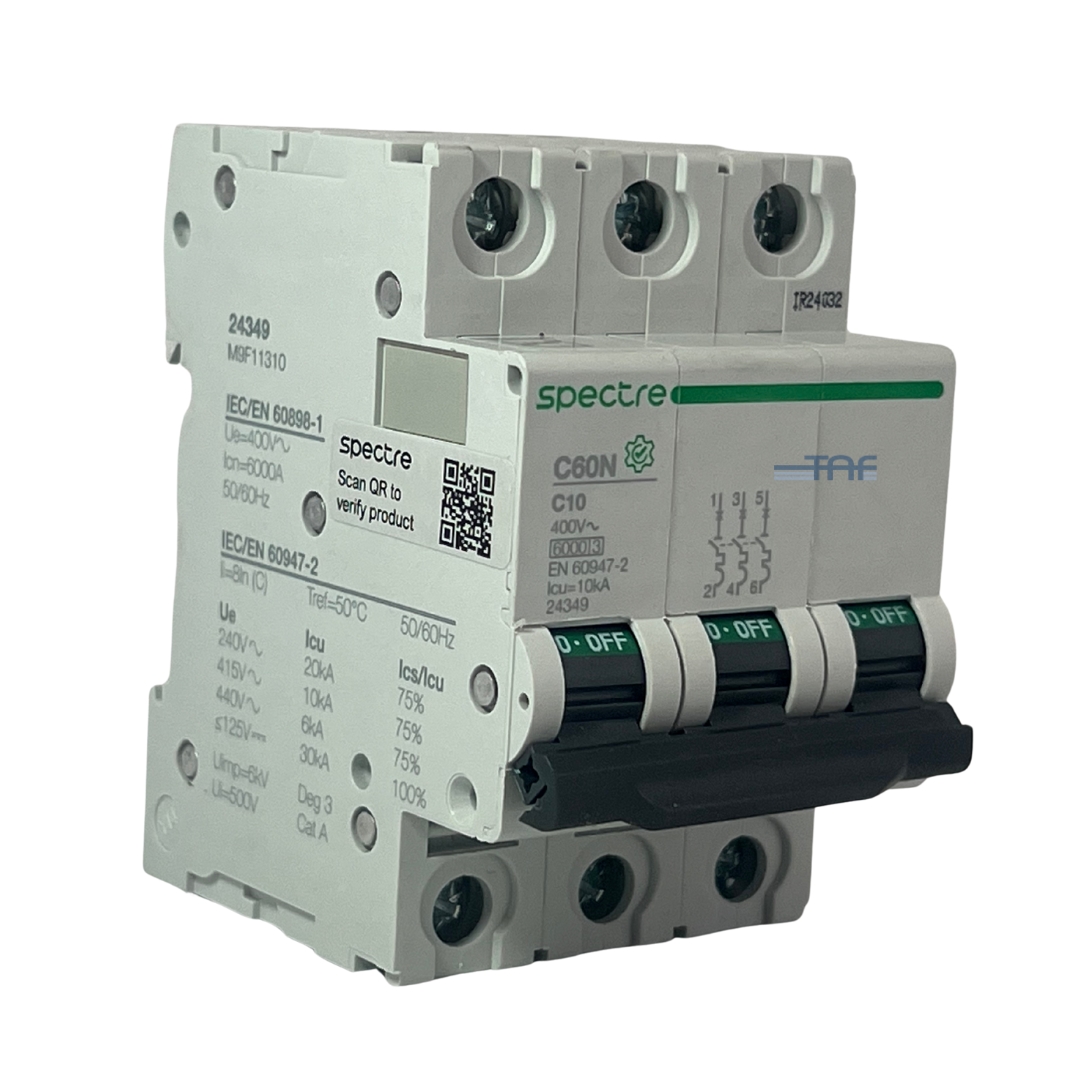

کلید مینیاتوری 3 پل 10 آمپر اسپکتر

کلید مینیاتوری سه‌پل اسپکتر سری M9 با کد فنی SE-24349 در مدارهای AC استفاده می‌شود و با منحنی تریپ C برای جریان نامی 10 آمپر طراحی شده است.

طبق استاندارد EN/IEC 60898، این کلید در ولتاژ 440 ولت AC دارای قدرت قطع 6 کیلوآمپر است و مدار را در برابر جریان‌های اتصال کوتاه و اضافه‌بار محافظت می‌کند. در هنگام بروز اتصال کوتاه، شاخص OFF وضعیت قطع مدار را نمایش می‌دهد.

این کلید مینیاتوری دارای دوام الکتریکی تا 10,000 سیکل و دوام مکانیکی تا 20,000 سیکل بوده و ولتاژ عایق نامی آن Ui = 500V AC است.

بر اساس استاندارد IEC 60529، درجه حفاظت این کلید IP20 بوده و پس از نصب داخل تابلو به IP40 می‌رسد. محدوده دمای نگهداری 40- تا 70 درجه سانتی‌گراد و محدوده دمای کارکرد 25- تا 60 درجه سانتی‌گراد است.

ویژگی‌ها و کاربردهای کلید مینیاتوری سه‌پل 10 آمپر SE-24349

• حفاظت مدار: محافظت کامل مدار در برابر اضافه‌بار و اتصال کوتاه
• تشخیص سریع خطا: واکنش سریع در برابر جریان‌های ناگهانی برای جلوگیری از آسیب به تجهیزات
• کاربردهای ساختمانی و صنعتی سبک: مناسب تابلوهای برق سه‌فاز، سیستم‌های روشنایی و بارهای متوسط
• سه‌پل، جریان نامی 10 آمپر: مناسب برای محافظت مدارهای روشنایی، تجهیزات کم‌مصرف و سیستم‌های کنترل
• قدرت قطع 6kA: توانایی قطع جریان‌های اتصال کوتاه با ایمنی بالا

کلید مینیاتوری اسپکتر

فیوزهای مینیاتوری اسپکتر به منظور حفاظت از مدارهای الکتریکی داخل یک ساختمان تولید می گردند. نحوه عملکرد آنها به گونه ای است که در صورت عبور جریان بیش از حد و غیر مجاز و با اتصال کوتاه، مدار را قطع می کند و از وارد شد خطر جدی به مدار و آتش سوزی داخل ساختمان جلوگیری می نماید.

بهتر است بدانید فیوزهای مینیاتوری که با نام کلید مینیاتوری نیز شناخته می شوند، در صورت عبور جریان اضافی، فلزشان گرم می گردد و بنابراین سیم متصل به فیوز خم می شود و در انتها مدار قطع می گردد. کلیدهای مینیاتوری در تعداد فازهای مختلف و رنج جریانی گسترده می گردد. در ادامه به معرفی دقیق تر فیوز مینیاتوری اسپکتر می پردازیم.

کلید مینیاتوری که با حروف اختصاری MCB شناخته می شود از نظر نوع کارکرد در دسته بندی های مختلفی شامل تیپ های D ,A, B, C,K و Z قرار می گیرند که معروف ترین و پرکاربردترین آنها دسته های B و C می باشد. کلیدهای تیپ B از نوع تندکار می باشند و به طور معمول برای انواع روشنایی ها و مصارف خانگی استفاده می گردند.
