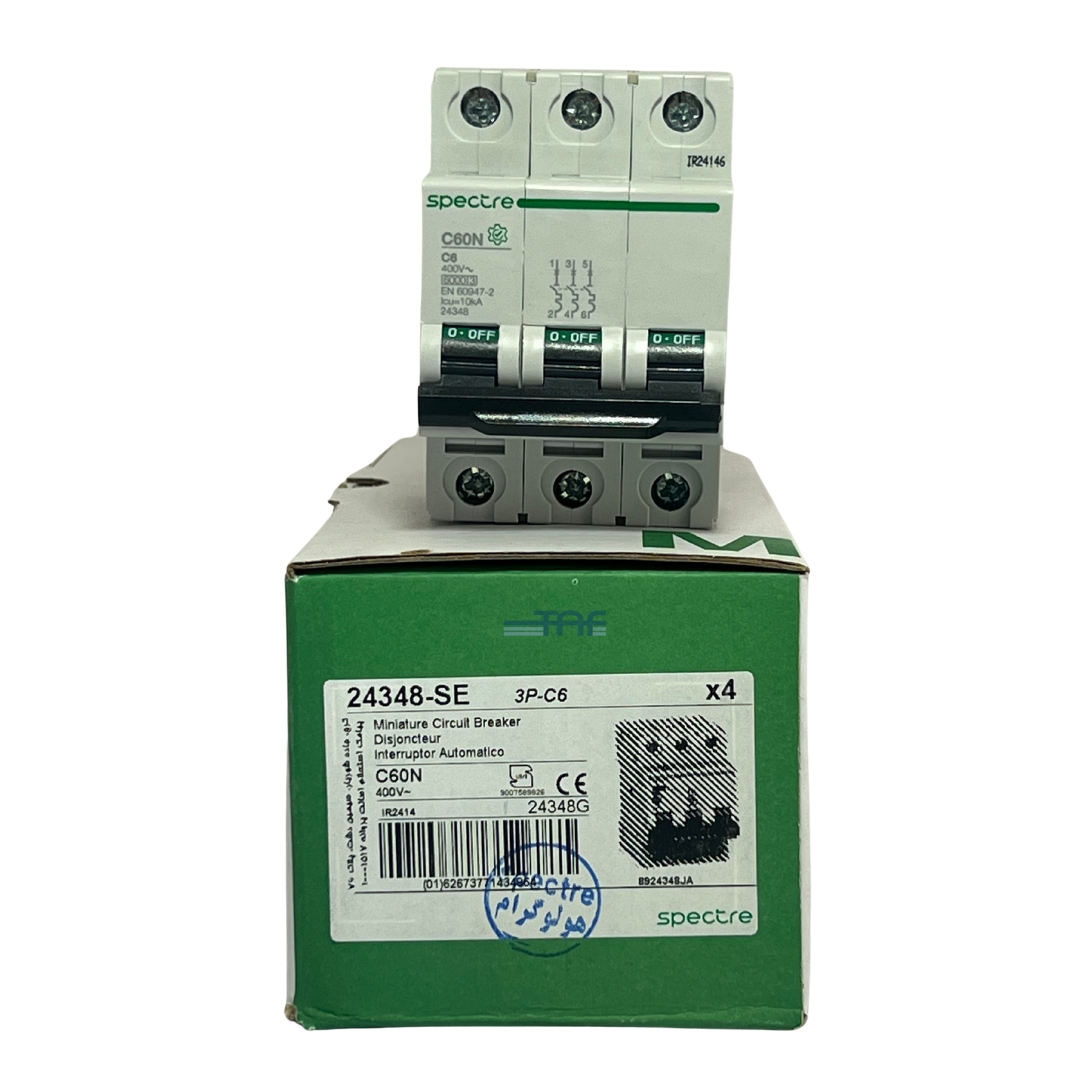

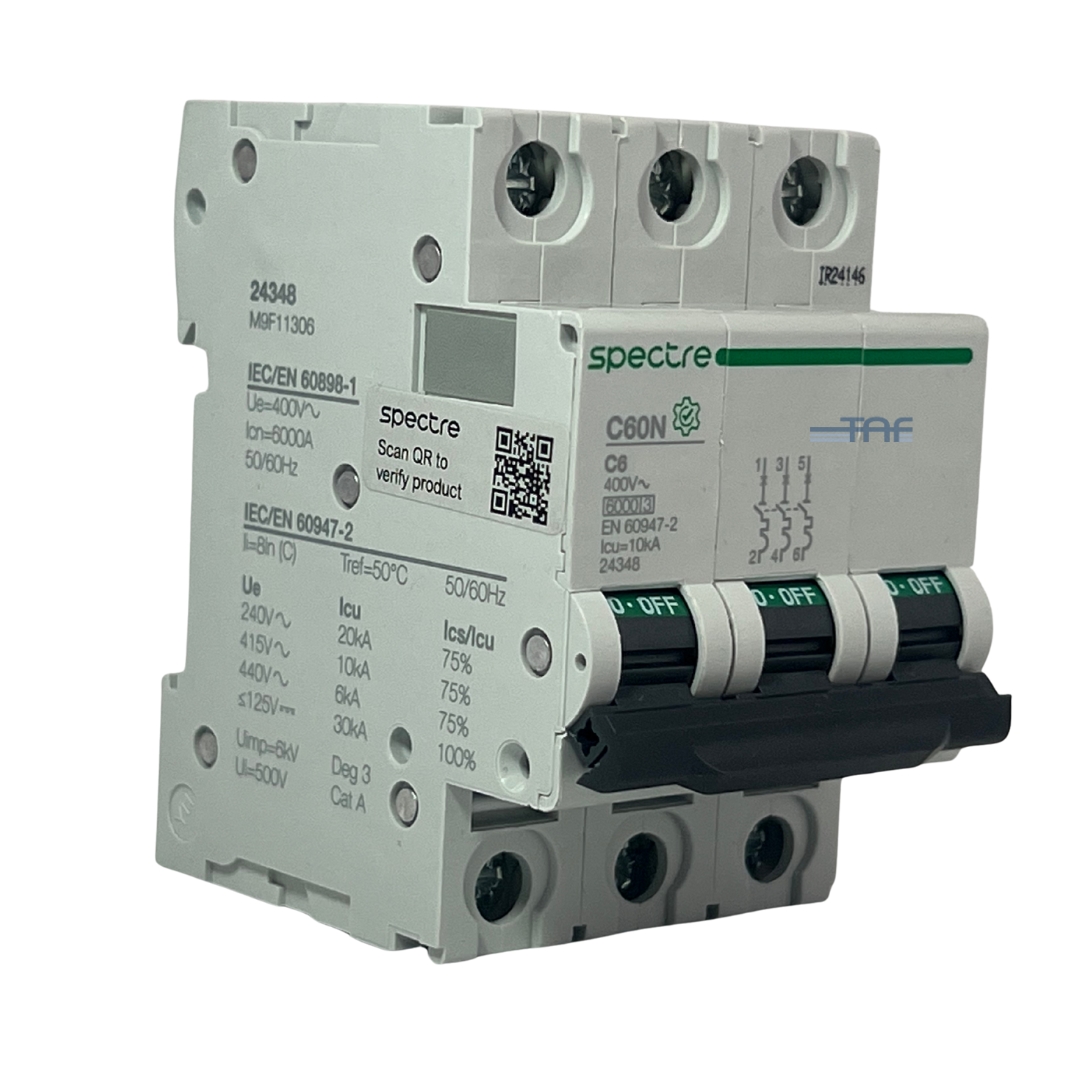

کلید مینیاتوری 3 پل 6 آمپر اسپکتر

کلید مینیاتوری سه‌پل اسپکتر سری M9 با کد فنی SE-24348 در مدارهای AC استفاده می‌شود و با منحنی تریپ C برای جریان نامی 6 آمپر طراحی شده است.

طبق استاندارد EN/IEC 60898، این کلید در ولتاژ 440 ولت AC دارای قدرت قطع 6 کیلوآمپر است و مدار را در برابر جریان‌های ناگهانی و اضافه‌بار محافظت می‌کند. در هنگام بروز اتصال کوتاه، شاخص OFF وضعیت قطع مدار را نمایش می‌دهد.

این کلید مینیاتوری دارای دوام الکتریکی تا 10,000 سیکل و دوام مکانیکی تا 20,000 سیکل است و ولتاژ عایق نامی آن Ui = 500V AC می‌باشد.

نصب محصول به‌صورت گیره‌ای روی ریل DIN انجام شده و برای اتصال سیم‌ها دارای شش حفره 9 میلی‌متری است. بدنه با رنگ خاکستری و ابعاد 73×54×81 میلی‌متر و وزن 360 گرم تولید می‌شود.

بر اساس استاندارد IEC 60529، درجه حفاظت این کلید IP20 بوده و پس از نصب در تابلو به IP40 می‌رسد. محدوده دمای نگهداری 40- تا 70 درجه سانتی‌گراد و محدوده دمای کارکرد 25- تا 60 درجه سانتی‌گراد است.

• حفاظت مدار: محافظت کامل مدار در برابر اضافه‌بار و اتصال کوتاه
• تشخیص سریع خطا: واکنش سریع در برابر جریان‌های ناگهانی برای جلوگیری از آسیب به تجهیزات
• کاربردهای ساختمانی و صنعتی سبک: مناسب برای تابلوهای برق تک‌فاز و سه‌فاز با بارهای کم تا متوسط
• سه‌پل، جریان نامی 6 آمپر: ایده‌آل برای مدارهای روشنایی، تجهیزات کم‌مصرف و سیستم‌های کنترل ساختمان
• قدرت قطع 6kA: امکان قطع جریان‌های اتصال کوتاه با ایمنی بالا
• نصب آسان: نصب سریع و ایمن روی ریل DIN

کلید مینیاتوری اسپکتر

فیوزهای مینیاتوری اسپکتر به منظور حفاظت از مدارهای الکتریکی داخل یک ساختمان تولید می گردند. نحوه عملکرد آنها به گونه ای است که در صورت عبور جریان بیش از حد و غیر مجاز و با اتصال کوتاه، مدار را قطع می کند و از وارد شد خطر جدی به مدار و آتش سوزی داخل ساختمان جلوگیری می نماید.

بهتر است بدانید فیوزهای مینیاتوری که با نام کلید مینیاتوری نیز شناخته می شوند، در صورت عبور جریان اضافی، فلزشان گرم می گردد و بنابراین سیم متصل به فیوز خم می شود و در انتها مدار قطع می گردد. کلیدهای مینیاتوری در تعداد فازهای مختلف و رنج جریانی گسترده می گردد. در ادامه به معرفی دقیق تر فیوز مینیاتوری اسپکتر می پردازیم.

کلید مینیاتوری که با حروف اختصاری MCB شناخته می شود از نظر نوع کارکرد در دسته بندی های مختلفی شامل تیپ های D ,A, B, C,K و Z قرار می گیرند که معروف ترین و پرکاربردترین آنها دسته های B و C می باشد. کلیدهای تیپ B از نوع تندکار می باشند و به طور معمول برای انواع روشنایی ها و مصارف خانگی استفاده می گردند.
