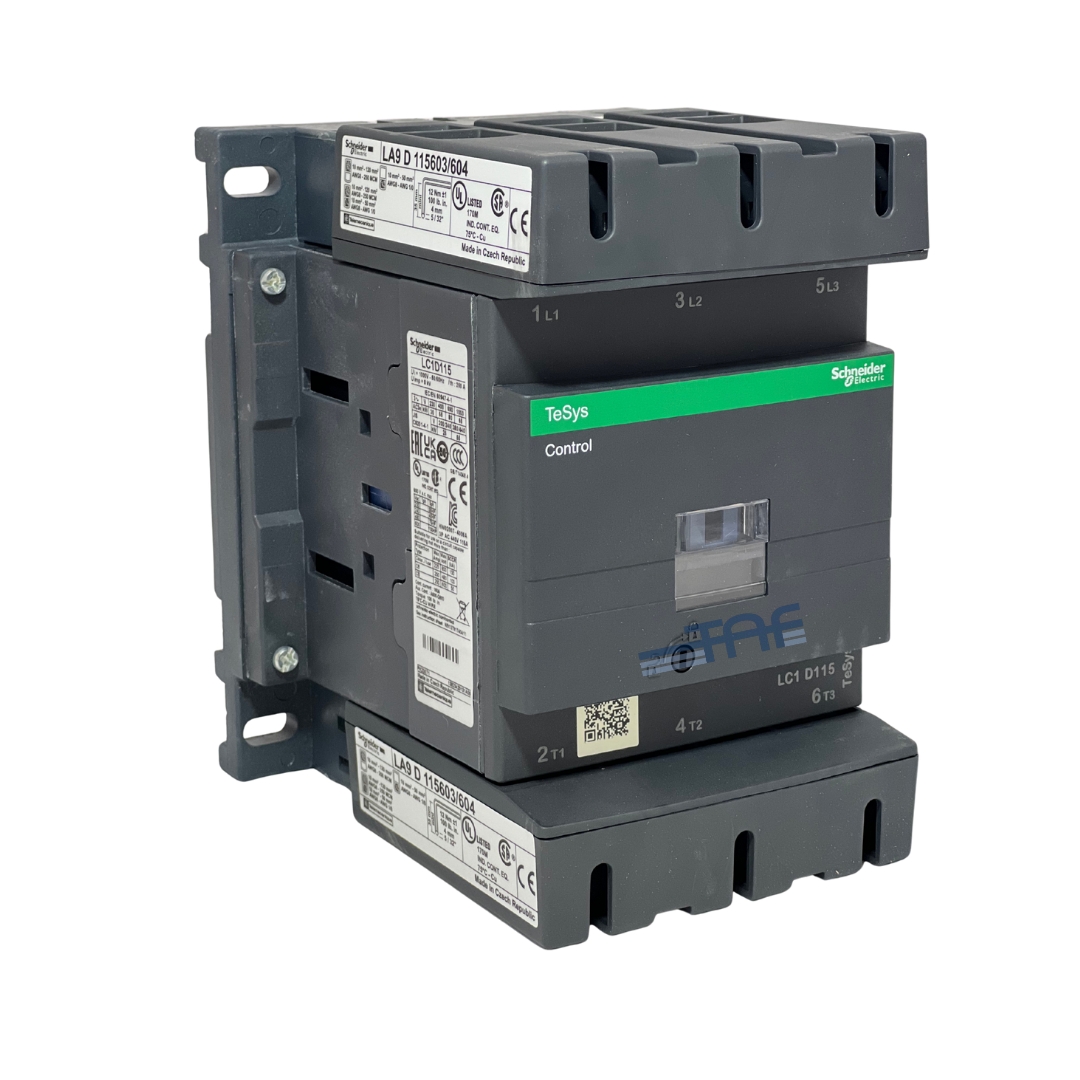

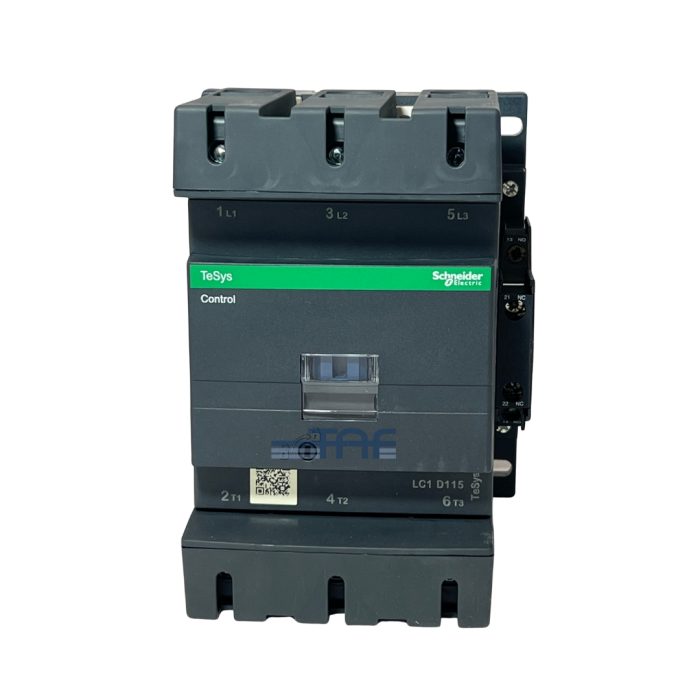

کنتاکتور LC1D115B7 از سری TeSys D شرکت اشنایدر، یک تجهیز الکترومغناطیسی است که برای کنترل و قطع و وصل مدارهای موتوری طراحی شده است. این کنتاکتور دارای ۳ پل قدرت و دو کنتاکت کمکی داخلی (۱NO + ۱NC) است و میتواند در کاربردهای موتوری تا 690 ولت، 115 آمپر و 80 کیلووات مورد استفاده قرار گیرد. در ایران معمولاً با ولتاژ 400 ولت، جریان 115 آمپر و توان 55 کیلووات در تابلوها به کار گرفته میشود.
مشخصات فنی
ولتاژ بوبین: 24 ولت AC، فرکانس 50/60 هرتز
اتصالات برق و کنترل: گیرههای پیچی (Screw clamp)
سرعت عملکرد: تا 3600 سیکل در ساعت
دمای کاری: -40 تا +60 درجه سانتیگرا
نصب: روی ریل DIN، بدون افت عملکرد تا ارتفاع 3000 متر
عرض: 45 میلیمتر
استانداردها و گواهینامهها: UL، CSA، IEC، CCC، EAC، Marine
ویژگیها
کنتاکتور LC1D115B7 یک رله الکترومغناطیسی است که شامل سه کنتاکت قدرت برای اتصال مدار و تعدادی کنتاکت کمکی برای دریافت فرمان میباشد.
بوبین کنتاکتور:
قابل تحریک با ولتاژهای DC یا AC: 24، 48، 110، 220، 230، 330 ولت
مدل بوبین LX1D8B7 مناسب برای کنتاکتورهای ۳ و ۴ پل LC1 D115 و D150
محدوده عملکرد: 0.8–1.15 برابر ولتاژ نامی (Uc)
توانایی سرعتدهی به عملکرد کنتاکتور تا 1200 سیکل در ساعت
عملکرد در دمای محیط تا 60 درجه سانتیگراد
تولید شده مطابق با استانداردهای زیستمحیطی RoHS/REACh
کنتاکتور LC1D115B7 با طراحی استاندارد، دوام بالا و تطابق با استانداردهای بینالمللی، یک گزینه مناسب برای کاربردهای صنعتی، تابلوهای برق و کنترل موتورهای الکتریکی است.
روشن و خاموش کردن مصرفکنندهها یا به عبارت دیگر، کنترل جریان الکتریکی، به وسیله تجهیزات کلیدزنی یا سوئیچینگ انجام میشود.
کنتاکتورها از جمله تجهیزات پرکاربرد کلیدزنی، بهویژه در صنایع و در مدارهایی با جریانهای بالا هستند. این تجهیزات قابلیت کنترل از راه دور دارند و امکان مدیریت عملکرد از طریق مدار فرمان را فراهم میسازند.
کنتاکتورهای اشنایدر از محبوبترین برندهای موجود در بازار ایران بهشمار میروند. عملکرد مطمئن و پایدار، در کنار رنج گسترده توان و تجهیزات جانبی متنوع، سبب گسترش استفاده از این کنتاکتورها در صنایع مختلف شده است.
کنتاکتور، یک کلید الکترومغناطیسی با قابلیت کنترل از راه دور است. ساختار داخلی آن از دو بخش اصلی تشکیل شده است:
1. بخش قدرت – شامل تیغههای اصلی که خود به دو قسمت ثابت و متحرک تقسیم میشوند. بخش ثابت به بدنه کنتاکتور و بخش متحرک به هستهی سیمپیچ متصل است.
2. بخش فرمان – که همان سیمپیچ یا بوبین کنتاکتور است.
با اعمال ولتاژ فرمان (برقدار شدن بوبین)، یک میدان مغناطیسی در سیمپیچ ایجاد میشود که باعث جذب هسته و در نتیجه حرکت تیغه متحرک میگردد. این حرکت موجب اتصال تیغههای ثابت و متحرک و در نتیجه وصل مدار جریان میشود.
کنتاکتورهای اشنایدر، از خانواده تجهیزات فشار ضعیف این شرکت بوده و با عنوان TeSys عرضه میشوند. بسته به نوع بار قابل کنترل، این کنتاکتورها در سه گروه اصلی دستهبندی میشوند:
کنتاکتور قدرت
کنتاکتور فرمان
کنتاکتور خازنی
در میان این گروهها، کنتاکتورهای قدرت بیشترین کاربرد و بهتبع آن بیشترین تنوع را دارند.
کنتاکتورهای اشنایدر در مدلهای سه پل و چهار پل برای سیستمهای تکفاز و سهفاز ارائه میشوند. بوبین این کنتاکتورها نیز محدوده وسیعی از ولتاژهای AC، DC و AC/DC را پوشش میدهد.
| کد فنی | LC1D115B7 |
| سری ساخت | TeSys Deca |
| رنج جریانی | 115 آمپر |
| تعداد پل | 3 پل |
| ولتاژ بوبین | 24 ولت AC |
| توان نامی | 59 کیلو وات |
| ارتفاع | 158 میلی متر |
| عرض | 120 میلی متر |
| وزن | 2.5 کیلو گرم |
بیمتال قطعهای است که حفاظت مدار را بهصورت مکانیکی انجام میدهد. در مدارهایی که موتور نیاز به حفاظت حرارتی کامل دارد، از بیمتال با اتصال مستقیم به موتور استفاده میشود.
رابط بیمتال اشنایدر بالای رله بیمتال و بهصورت ریلی نصب میگردد. محل قرارگیری این رابط بین کنتاکتور و بیمتال است. شاخکهای بیمتال درون رابط قرار گرفته و توسط پیچهای جلویی آن محکم میشوند.
کاربرد اصلی رابط زمانی است که بیمتال مستقیماً به موتور وصل شده و قبل از موتور، در انتهای سیمبندی مدار قرار دارد. در این حالت، رابط به بیمتال متصل شده و ترمینالهای خروجی بیمتال را میتوان مستقیماً به موتور سیمبندی کرد.
در سیمبندی بیمتال اشنایدر باید توجه داشت که:
ترمینالهای 95 و 96 مربوط به کنتاکت نرمال بسته (NC) هستند.
ترمینالهای 97 و 98 مربوط به کنتاکت نرمال باز (NO) میباشند.
هنگامی که خطایی در مدار رخ دهد، کنتاکت NC باز و کنتاکت NO بسته میشود. کنتاکت NC معمولاً بهصورت سری با مدار کنترل قرار میگیرد؛ یعنی پایههای 95 و 96 بیمتال باید به بوبین کنتاکتور متصل شوند.
همچنین، پایههای 97 و 98 میتوانند به چراغ سیگنال یا سایر تجهیزات هشداردهنده متصل شوند.
سیمبندی ترمینالهای T1، T2 و T3 بیمتال نیز به سمت بار انجام میشود.
کنتاکتورها عمدتاً برای کنترل مرکزی تأسیسات بزرگ روشنایی مانند ساختمانهای اداری یا تجاری به کار میروند. برای کاهش مصرف برق در سیمپیچهای کنتاکتور، از کنتاکتورهای قفلدار استفاده میشود که دارای دو سیمپیچ هستند:
سیمپیچ اول: بهصورت لحظهای تحریک شده و کنتاکتهای مدار قدرت را میبندد و سپس بهصورت مکانیکی قفل میشود.
سیمپیچ دوم: کنتاکتها را باز میکند.
کنتاکتورها همچنین میتوانند بهعنوان استارت مغناطیسی مورد استفاده قرار گیرند. استارت مغناطیسی وسیلهای است که برای تأمین انرژی موتورهای الکتریکی طراحی شده و شامل کنتاکتور بهعنوان جزئی حیاتی است.
کاربردهای موتور:
کنتاکتورها عمدتاً در موتورهای تکفاز و سهفاز با توان بین 2.2 تا 450 کیلووات به کار میروند و برای کنترل اتوماتیک موتور بسیار مناسب هستند. سادهترین روش قطع و وصل اتوماتیک موتور، استفاده از کنتاکتور است
کنتاکتور بهطور کلی عبارت است از سکسیونر قطع زیر بار که تیغه متحرک آن تحت نیروی دائمی الکترومغناطیسی با کنتاکت ثابت در تماس است.
کلید ستاره-مثلث و نقش کنتاکتور:
بیشتر کلیدهای ستاره-مثلث دارای سه کنتاکتور هستند.
با استفاده از اینترلاکهای داخلی، کنتاکتهای کمکی (NO و NC) و تایمرهای کمکی، تغذیه موتور در حالت گذرا به آرایش ستاره و در حالت دائم به آرایش مثلث تغییر مییابد.
استفاده از این کلیدها باعث کاهش جریان راهاندازی موتور میشود، زیرا جریان بالای راهاندازی میتواند باعث افت ولتاژ، تولید گرما و آسیب به موتور و سیمبندی آن گردد.
با آرایش ستاره، جریان راهاندازی موتور به حدود یکسوم جریان در آرایش مثلث کاهش مییابد. هنگامی که دور موتور به مقدار نامی رسید، کلید ستاره-مثلث تغذیه موتور را از حالت ستاره به مثلث تغییر میدهد تا موتور در شرایط دائم با ولتاژ کامل کار کند.
سری D (مانند LC1D12M7 یا LC1D95M7) برای جریانهای 9 تا 150 آمپر و کاربردهای عمومی مناسب است.
سری G (مانند LC1G115KUEN) برای جریانهای بالاتر تا 185 آمپر و موتورهای سهفاز با توان بالا (تا 55 کیلووات) طراحی شده و معمولاً در کاربردهای سنگینتر استفاده میشود.
برای انتخاب و خرید کنتاکتور اشنایدر باید به نکات زیر توجه کنید:
1. جریان نامی: بهتر است جریان نامی کنتاکتور ۱۰ تا ۱۵٪ بیشتر از جریان بار انتخاب شود.
2. ولتاژ بوبین: معمولاً ۲۲۰ ولت AC رایج است، اما باید با ولتاژ کنترل مدار مطابقت داشته باشد.
3. کلاس کاری:
AC-3 برای موتورهای القایی
AC-1 برای بارهای مقاومتی
4. شرایط محیطی: عواملی مانند رطوبت، دما و شرایط نصب باید در نظر گرفته شوند.
