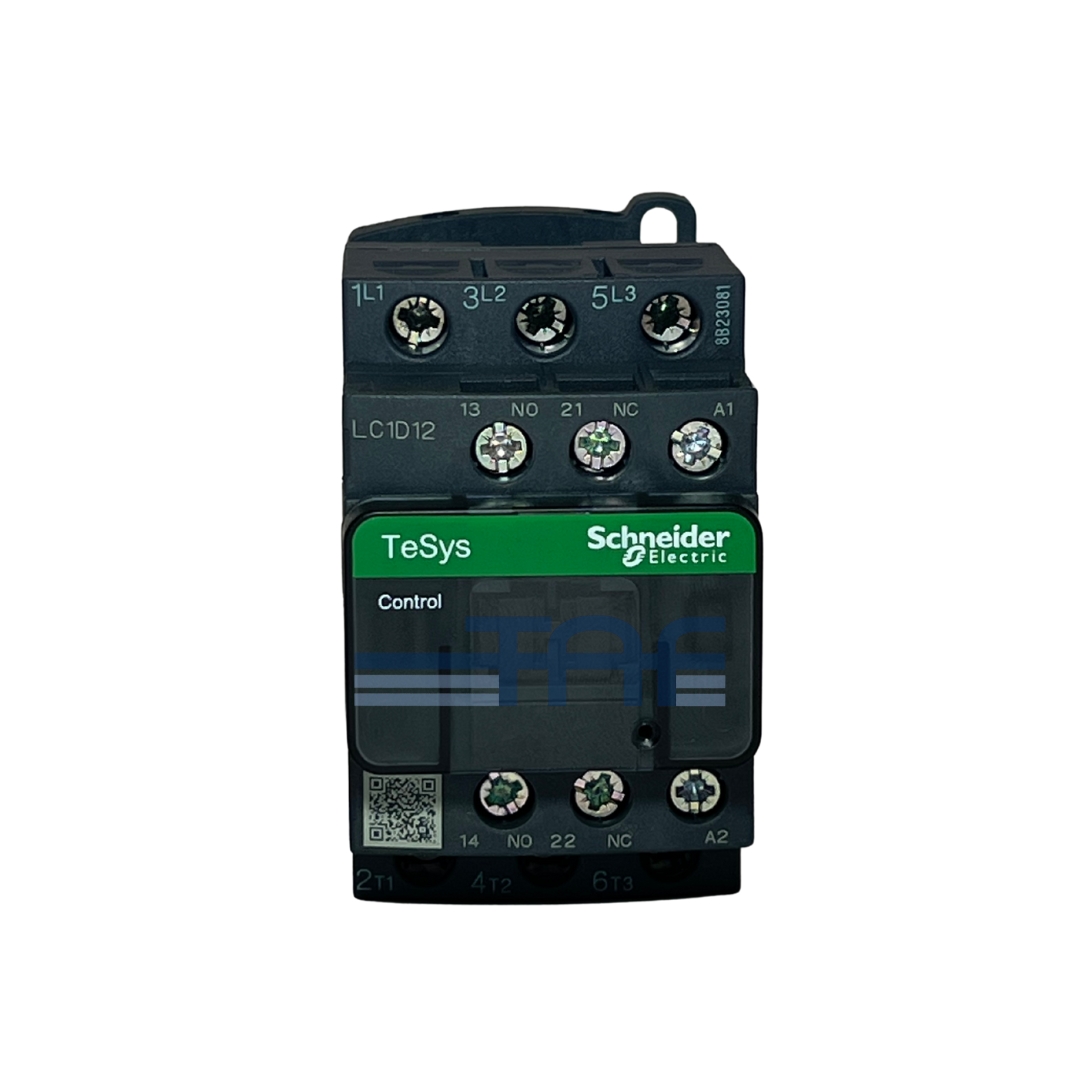

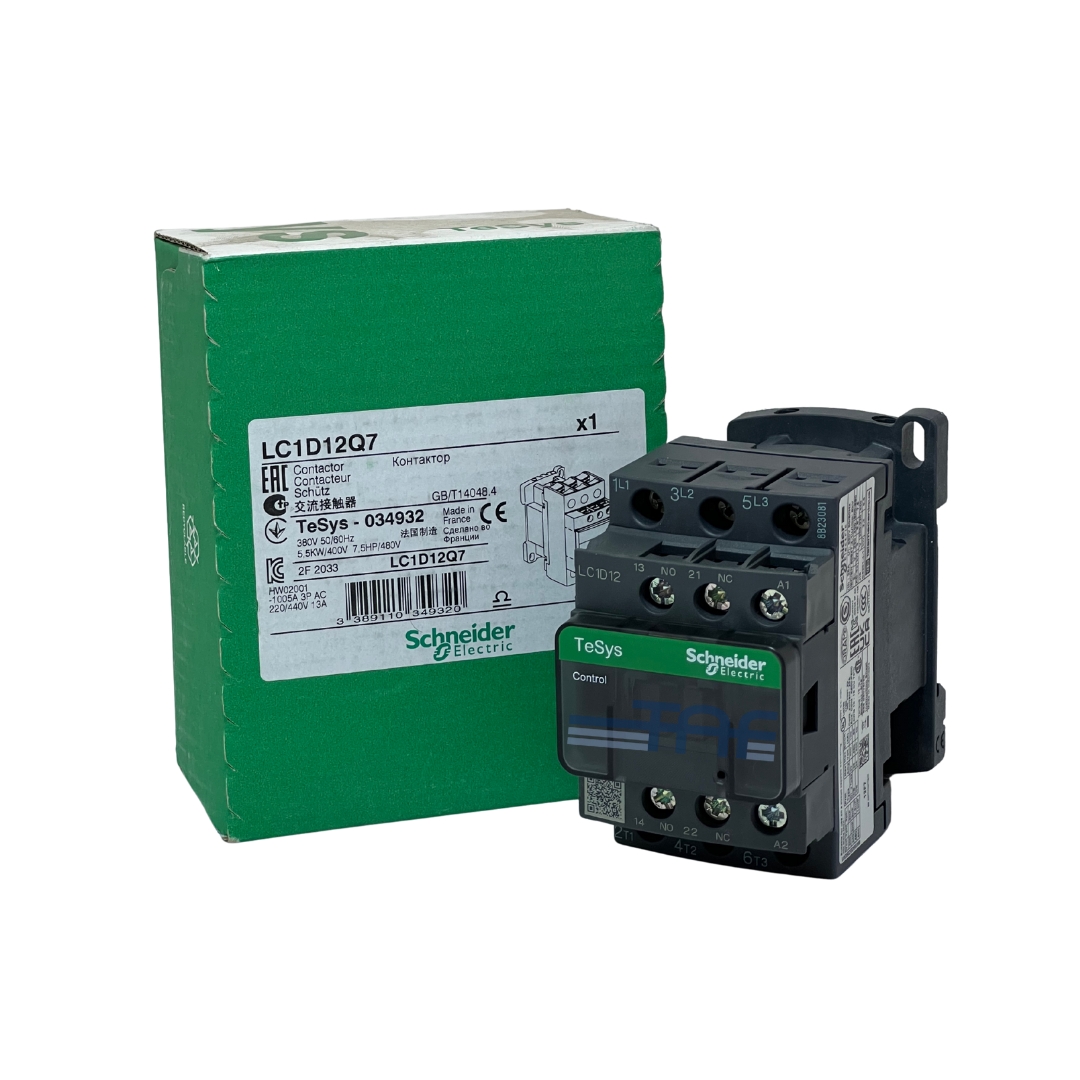

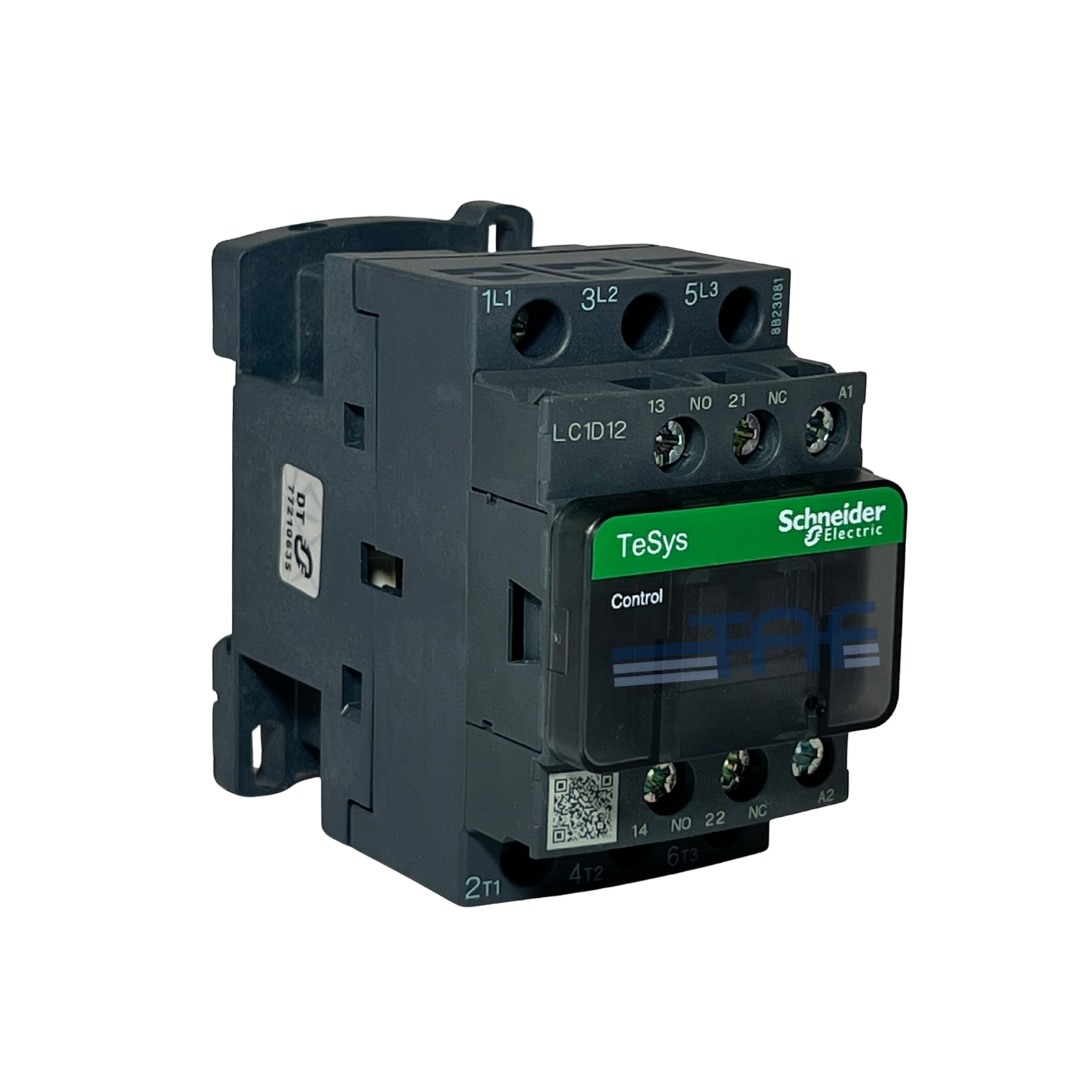

کنتاکتور اشنایدر با کد LC1D12Q7 و نام اختصاری LC1D از تجهیزات پرکاربرد در مدارهای قدرت است که برای قطع، وصل و کنترل بارهای موتوری و مقاومتی مورد استفاده قرار میگیرد. این کنتاکتور در سیستمهای سهفاز بهکار میرود و در ردههای کاری AC-1، AC-3، AC-3e و AC-4 عملکرد مطلوبی داشته و برای انواع موتورها و بارهای مقاومتی با سیمپیچیهای مختلف مناسب است.
کنتاکتور LC1D12Q7 با ولتاژ کنترل 380 ولت AC قابل بهرهبرداری است. ولتاژ کاری نامی آن در مدار متناوب تا 690 ولت با فرکانس 25 تا 400 هرتز بوده و حداکثر ولتاژ نامی در مدار مستقیم (DC) برابر با 300 ولت میباشد
ولتاژ عایقی نامی این کنتاکتور بر اساس استانداردهای مختلف به شرح زیر است:
طبق استاندارد IEC 60947-4-1: ولتاژ عایقی مدار قدرت و فرمان 690 ولت
بر اساس گواهینامههای CSA و UL: ولتاژ عایقی برای هر دو مدار برابر با 600 ولت
حداکثر ولتاژ ضربهای قابل تحمل کنتاکتور مطابق استاندارد IEC 60947 برابر با 6 کیلوولت میباشد.
جریان بهرهبرداری نامی این کنتاکتور بسته به نوع بار مصرفی متفاوت است و باید متناسب با شرایط کاری انتخاب شود.
برای مدار قدرت با ولتاژ حداکثر 440 ولت:
در رده AC-3 و AC-3e: جریان عملکرد نامی 12 آمپر
در رده AC-1: جریان عملکرد نامی 25 آمپر
این مقادیر در دمای محیط تا 60 درجه سانتیگراد معتبر بوده و عملکرد جریان به شرایط دمایی محیط وابسته است.
جریان حرارتی مجاز نیز عبارت است از:
مدار قدرت: حداکثر 25 آمپر
مدار فرمان: حداکثر 10 آمپر
حداقل جریان سوئیچینگ برابر با 5 میلیآمپر و حداقل ولتاژ سوئیچینگ 17 ولت میباشد.
مدت زمان عملکرد کنتاکتور برای قطع و وصل کنتاکتها به شرح زیر است:
زمان قطع: 4 تا 19 میلیثانیه
زمان وصل: 12 تا 22 میلیثانیه
حداکثر نرخ بهرهبرداری این کنتاکتور برابر با 3600 سیکل در ساعت است.
دوام مکانیکی: 15 میلیون سیکل
دوام الکتریکی:
در رده AC-1: 800,000 سیکل
در رده AC-3 و AC-3e: 2,000,000 سیکل
این مقادیر در شرایط جریان و ولتاژ نامی معتبر هستند.
بازه دمای مجاز محیط کاری این کنتاکتور بین 40- تا 70+ درجه سانتیگراد میباشد.
کنتاکتور LC1D12Q7 به کاور محافظ مجهز است که در برابر تنشهای مکانیکی، مواد شیمیایی و نفوذ ذرات خارجی مقاومت مناسبی دارد. همچنین عایقبندی استاندارد آن ایمنی لازم در برابر تماس غیرمستقیم و خطر برقگرفتگی را فراهم میکند.
درجه حفاظت این کنتاکتور در بخش جلو برابر با IP20 است که ایمنی مطلوبی در برابر تماس با اجسام جامد فراهم میکند.
روشن و خاموش کردن مصرفکنندهها یا به عبارت دیگر، کنترل جریان الکتریکی، به وسیله تجهیزات کلیدزنی یا سوئیچینگ انجام میشود.
کنتاکتورها از جمله تجهیزات پرکاربرد کلیدزنی، بهویژه در صنایع و در مدارهایی با جریانهای بالا هستند. این تجهیزات قابلیت کنترل از راه دور دارند و امکان مدیریت عملکرد از طریق مدار فرمان را فراهم میسازند.
کنتاکتورهای اشنایدر از محبوبترین برندهای موجود در بازار ایران بهشمار میروند. عملکرد مطمئن و پایدار، در کنار رنج گسترده توان و تجهیزات جانبی متنوع، سبب گسترش استفاده از این کنتاکتورها در صنایع مختلف شده است.
کنتاکتور، یک کلید الکترومغناطیسی با قابلیت کنترل از راه دور است. ساختار داخلی آن از دو بخش اصلی تشکیل شده است:
1. بخش قدرت – شامل تیغههای اصلی که خود به دو قسمت ثابت و متحرک تقسیم میشوند. بخش ثابت به بدنه کنتاکتور و بخش متحرک به هستهی سیمپیچ متصل است.
2. بخش فرمان – که همان سیمپیچ یا بوبین کنتاکتور است.
با اعمال ولتاژ فرمان (برقدار شدن بوبین)، یک میدان مغناطیسی در سیمپیچ ایجاد میشود که باعث جذب هسته و در نتیجه حرکت تیغه متحرک میگردد. این حرکت موجب اتصال تیغههای ثابت و متحرک و در نتیجه وصل مدار جریان میشود.
کنتاکتورهای اشنایدر، از خانواده تجهیزات فشار ضعیف این شرکت بوده و با عنوان TeSys عرضه میشوند. بسته به نوع بار قابل کنترل، این کنتاکتورها در سه گروه اصلی دستهبندی میشوند:
کنتاکتور قدرت
کنتاکتور فرمان
کنتاکتور خازنی
در میان این گروهها، کنتاکتورهای قدرت بیشترین کاربرد و بهتبع آن بیشترین تنوع را دارند.
کنتاکتورهای اشنایدر در مدلهای سه پل و چهار پل برای سیستمهای تکفاز و سهفاز ارائه میشوند. بوبین این کنتاکتورها نیز محدوده وسیعی از ولتاژهای AC، DC و AC/DC را پوشش میدهد.
| کد فنی | LC1D12Q7 |
| سری ساخت | TeSys Deca |
| تعداد پل | 3 پل |
| رنج جریانی | 12 آمپر |
| ولتاژ بوبین | 380 ولت AC |
| توان نامی | 5.5 کیلو وات |
| ارتفاع | 77 میلی متر |
| عرض | 45 میلی متر |
| وزن | 0.485 کیلو گرم |
بیمتال قطعهای است که حفاظت مدار را بهصورت مکانیکی انجام میدهد. در مدارهایی که موتور نیاز به حفاظت حرارتی کامل دارد، از بیمتال با اتصال مستقیم به موتور استفاده میشود.
رابط بیمتال اشنایدر بالای رله بیمتال و بهصورت ریلی نصب میگردد. محل قرارگیری این رابط بین کنتاکتور و بیمتال است. شاخکهای بیمتال درون رابط قرار گرفته و توسط پیچهای جلویی آن محکم میشوند.
کاربرد اصلی رابط زمانی است که بیمتال مستقیماً به موتور وصل شده و قبل از موتور، در انتهای سیمبندی مدار قرار دارد. در این حالت، رابط به بیمتال متصل شده و ترمینالهای خروجی بیمتال را میتوان مستقیماً به موتور سیمبندی کرد.
در سیمبندی بیمتال اشنایدر باید توجه داشت که:
ترمینالهای 95 و 96 مربوط به کنتاکت نرمال بسته (NC) هستند.
ترمینالهای 97 و 98 مربوط به کنتاکت نرمال باز (NO) میباشند.
هنگامی که خطایی در مدار رخ دهد، کنتاکت NC باز و کنتاکت NO بسته میشود. کنتاکت NC معمولاً بهصورت سری با مدار کنترل قرار میگیرد؛ یعنی پایههای 95 و 96 بیمتال باید به بوبین کنتاکتور متصل شوند.
همچنین، پایههای 97 و 98 میتوانند به چراغ سیگنال یا سایر تجهیزات هشداردهنده متصل شوند.
سیمبندی ترمینالهای T1، T2 و T3 بیمتال نیز به سمت بار انجام میشود.
کنتاکتورها عمدتاً برای کنترل مرکزی تأسیسات بزرگ روشنایی مانند ساختمانهای اداری یا تجاری به کار میروند. برای کاهش مصرف برق در سیمپیچهای کنتاکتور، از کنتاکتورهای قفلدار استفاده میشود که دارای دو سیمپیچ هستند:
سیمپیچ اول: بهصورت لحظهای تحریک شده و کنتاکتهای مدار قدرت را میبندد و سپس بهصورت مکانیکی قفل میشود.
سیمپیچ دوم: کنتاکتها را باز میکند.
کنتاکتورها همچنین میتوانند بهعنوان استارت مغناطیسی مورد استفاده قرار گیرند. استارت مغناطیسی وسیلهای است که برای تأمین انرژی موتورهای الکتریکی طراحی شده و شامل کنتاکتور بهعنوان جزئی حیاتی است.
کاربردهای موتور:
کنتاکتورها عمدتاً در موتورهای تکفاز و سهفاز با توان بین 2.2 تا 450 کیلووات به کار میروند و برای کنترل اتوماتیک موتور بسیار مناسب هستند. سادهترین روش قطع و وصل اتوماتیک موتور، استفاده از کنتاکتور است
کنتاکتور بهطور کلی عبارت است از سکسیونر قطع زیر بار که تیغه متحرک آن تحت نیروی دائمی الکترومغناطیسی با کنتاکت ثابت در تماس است.
کلید ستاره-مثلث و نقش کنتاکتور:
بیشتر کلیدهای ستاره-مثلث دارای سه کنتاکتور هستند.
با استفاده از اینترلاکهای داخلی، کنتاکتهای کمکی (NO و NC) و تایمرهای کمکی، تغذیه موتور در حالت گذرا به آرایش ستاره و در حالت دائم به آرایش مثلث تغییر مییابد.
استفاده از این کلیدها باعث کاهش جریان راهاندازی موتور میشود، زیرا جریان بالای راهاندازی میتواند باعث افت ولتاژ، تولید گرما و آسیب به موتور و سیمبندی آن گردد.
با آرایش ستاره، جریان راهاندازی موتور به حدود یکسوم جریان در آرایش مثلث کاهش مییابد. هنگامی که دور موتور به مقدار نامی رسید، کلید ستاره-مثلث تغذیه موتور را از حالت ستاره به مثلث تغییر میدهد تا موتور در شرایط دائم با ولتاژ کامل کار کند.
سری D (مانند LC1D12M7 یا LC1D95M7) برای جریانهای 9 تا 150 آمپر و کاربردهای عمومی مناسب است.
سری G (مانند LC1G115KUEN) برای جریانهای بالاتر تا 185 آمپر و موتورهای سهفاز با توان بالا (تا 55 کیلووات) طراحی شده و معمولاً در کاربردهای سنگینتر استفاده میشود.
برای انتخاب و خرید کنتاکتور اشنایدر باید به نکات زیر توجه کنید:
1. جریان نامی: بهتر است جریان نامی کنتاکتور ۱۰ تا ۱۵٪ بیشتر از جریان بار انتخاب شود.
2. ولتاژ بوبین: معمولاً ۲۲۰ ولت AC رایج است، اما باید با ولتاژ کنترل مدار مطابقت داشته باشد.
3. کلاس کاری:
AC-3 برای موتورهای القایی
AC-1 برای بارهای مقاومتی
4. شرایط محیطی: عواملی مانند رطوبت، دما و شرایط نصب باید در نظر گرفته شوند.
